Прямой переходник JIC (штуцер) — метрический штуцер с OR

Защита поверхности: Гальваническое покрытие Конструкция: Прямые Материал: Сталь Модель: Ввертный штуцер Норма: ISO 8434-2 Норма соединения 1: ISO 6149-3 Соединение 1: Метрическая наружная резьба, цилиндрическая Соединение 2: Наружная резьба UN/UNF Форма уплотнения 1: Кольцо круглого сечения Форма уплотнения 2: Наружный конус 74°

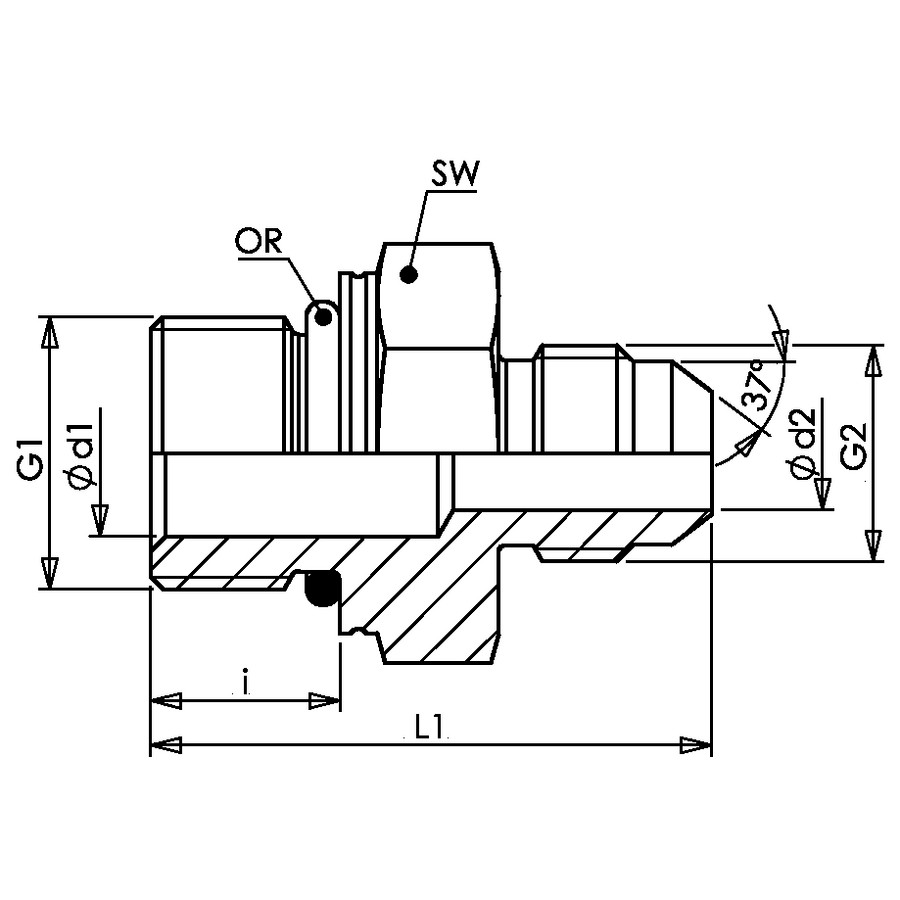

Code	OR	G1	G2	i	L1	SW	Ø d1	Ø d2
AD.JIC(M)7/16.MET(M)10x1.OR	8.1 x 1.6	M 10 x 1	7/16" -20 UNF	8.5	30	14	4.5	4.5
AD.JIC(M)1/2.MET(M)10x1.OR	8.1 x 1.6	M 10 x 1	1/2" -20 UNF	8.5	30	14	4.5	4.5
AD.JIC(M)7/16.MET(M)12x1,5.OR	9.3 x 2.2	M 12 x 1.5	7/16" -20 UNF	11	33	17	4.5	4.5
AD.JIC(M)1/2.MET(M)12x1,5.OR	9.3 x 2.2	M 12 x 1.5	1/2" -20 UNF	11	30	17	6	6
AD.JIC(M)1/2.MET(M)14x1,5.OR	11.3 x 2.2	M 14 x 1.5	1/2" -20 UNF	11	34	19	6	6
AD.JIC(M)9/16.MET(M)14x1,5.OR	11.3 x 2.2	M 14 x 1.5	9/16" -18 UNF	11	34.1	19	7.5	7.5
AD.JIC(M)3/4.MET(M)14x1,5.OR	11.3 x 2.2	M 14 x 1.5	3/4" -16 UNF	11	36.7	19	7.5	7.5
AD.JIC(M)9/16.MET(M)16x1,5.OR	13.3 x 2.2	M 16 x 1.5	9/16" -18 UNF	11.5	35.6	22	7.5	7.5
AD.JIC(M)3/4.MET(M)16x1,5.OR	13.3 x 2.2	M 16 x 1.5	3/4" -16 UNF	11.5	38.2	22	9	9
AD.JIC(M)9/16.MET(M)18x1,5.OR	15.3 x 2.2	M 18 x 1.5	9/16" -18 UNF	12.5	37.1	24	11	7.5
AD.JIC(M)3/4.MET(M)18x1,5.OR	15.3 x 2.2	M 18 x 1.5	3/4" -16 UNF	12.5	39.7	24	9	9
AD.JIC(M)7/8.MET(M)18x1,5.OR	15.3 x 2.2	M 18 x 1.5	7/8" -14 UNF	12.5	42.3	24	11	11
AD.JIC(M)7/8.MET(M)22x1,5.OR	19.3 x 2.2	M 22 x 1.5	7/8" -14 UNF	13	44.8	27	11	11
AD.JIC(M)1-1/16.MET(M)22x1,5.OR	19.3 x 2.2	M 22 x 1.5	1.1/16" -12 UN	13	47.4	27	14	14
AD.JIC(M)1-1/16.MET(M)27x2.OR	23.6 x 2.9	M 27 x 2	1.1/16" -12 UN	16	51.4	32	15.5	15.5
AD.JIC(M)1-5/16.MET(M)27x2.OR	23.6 x 2.9	M 27 x 2	1.5/16" -12 UN	16	52.6	36	18	21.5
AD.JIC(M)1-5/16.MET(M)33x2.OR	29.6 x 2.9	M 33 x 2	1.5/16" -12 UN	16	53.6	41	21.5	21.5
AD.JIC(M)1-5/8.MET(M)42x2.OR	38.6 x 2.9	M 42 x 2	1.5/8" -12 UN	16	57.8	50	27.5	27.5
AD.JIC(M)1-7/8.MET(M)48x2.OR	44.6 x 2.9	M 48 x 2	1.7/8" -12 UN	17.5	65.5	55	33	33
