Прямой переходник JIC (штуцер) — NPT (внутренняя резьба)

Защита поверхности: Гальваническое покрытие Конструкция: Прямые Материал: Сталь Модель: Соединительный штуцер Норма: ISO 8434-2 Норма соединения 2: SAE J 514 Соединение 1: Внутренняя резьба NPT Соединение 2: Наружная резьба UN/UNF Форма уплотнения 1: Резьбовое уплотнение Форма уплотнения 2: Наружный конус 74°

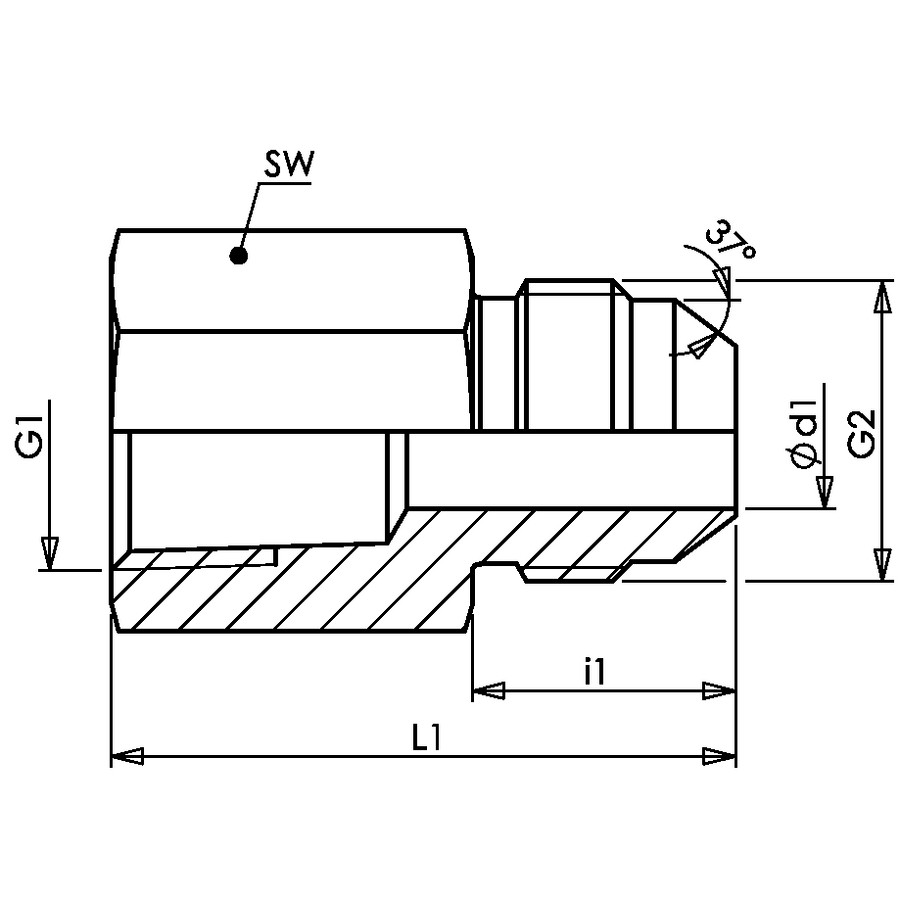

Code	Ø d1	G1	G2	i1	L1	SW
AD.JIC(M)7/16.NPT(IN)1/8	4.4	1/8" -27 NPT	7/16" -20 UNF	14	30.2	14
AD.JIC(M)1/2.NPT(IN)1/8	6	1/8" -27 NPT	1/2" -20 UNF	14	29.7	14
AD.JIC(M)7/16.NPT(IN)1/4	4.4	1/4" -18 NPT	7/16" -20 UNF	14	35.3	17
AD.JIC(M)1/2.NPT(IN)1/4	6	1/4" -18 NPT	1/2" -20 UNF	14	35.3	17
AD.JIC(M)9/16.NPT(IN)1/4	7.5	1/4" -18 NPT	9/16" -18 UNF	14.1	35.6	17
AD.JIC(M)3/4.NPT(IN)1/4	9.9	1/4" -18 NPT	3/4" -16 UNF	16.7	39.3	19
AD.JIC(M)9/16.NPT(IN)3/8	7.5	3/8" -18 NPT	9/16" -18 UNF	14.1	37.1	22
AD.JIC(M)3/4.NPT(IN)3/8	9.9	3/8" -18 NPT	3/4" -16 UNF	16.7	39.6	22
AD.JIC(M)7/8.NPT(IN)3/8	12.3	3/8" -18 NPT	7/8" -14 UNF	19	42.4	24
AD.JIC(M)3/4.NPT(IN)1/2	9.9	1/2" -14 NPT	3/4" -16 UNF	16.7	45.5	27
AD.JIC(M)7/8.NPT(IN)1/2	12.3	1/2" -14 NPT	7/8" -14 UNF	19.3	48	27
AD.JIC(M)1-1/16.NPT(IN)1/2	15.5	1/2" -14 NPT	1.1/16" -12 UN	21.9	49	27
AD.JIC(M)1-1/16.NPT(IN)3/4	15.5	3/4" -14 NPT	1.1/16" -12 UN	21.9	52.3	32
AD.JIC(M)1-3/16.NPT(IN)3/4	18	3/4" -14 NPT	1.3/16" -12 UN	22.7	52	32
AD.JIC(M)1-5/16.NPT(IN)1	21.5	1" -11.5 NPT	1.5/16" -12 UN	23.1	59.7	41
AD.JIC(M)1-5/8.NPT(IN)1-1/4	27.5	1.1/4" -11.5 NPT	1.5/8" -12 UN	24.3	63.2	50
AD.JIC(M)1-7/8.NPT(IN)1-1/2	33.5	1.1/2" -11.5 NPT	1.7/8" -12 UN	27.5	66.5	55
AD.JIC(M)2-1/2.NPT(IN)2	45	2" -11.5 NPT	2.1/2" -12 UN	33.9	75.4	70
