Прямой переходник JIC (штуцер с контргайкой) — NPT (внутренняя резьба)

Защита поверхности: Гальваническое покрытие Конструкция: Прямые Материал: Сталь Модель: Штуцер переборочного резьбового соединения Норма: ISO 8434-2 Норма соединения 2: SAE J 514 Соединение 1: Наружная резьба UN/UNF Соединение 2: Внутренняя резьба NPT Форма уплотнения 1: Наружный конус 74° Форма уплотнения 2: Резьбовое уплотнение

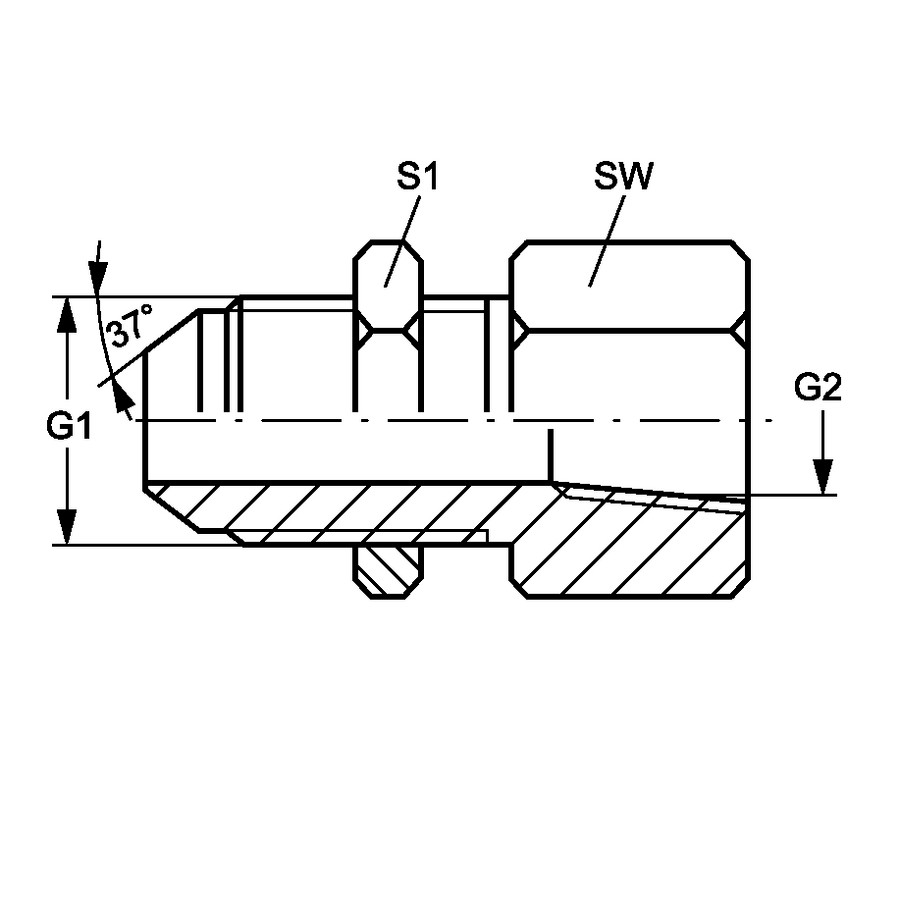

Code	G1	G2	SW (mm)	S1
AD.JIC(MLN)7/16.NPT(IN)1/8	UNF 7/16" -20	NPT 1/8" -27	17	17
AD.JIC(MLN)7/16.NPT(IN)1/4	UNF 7/16" -20	NPT 1/4" -18	19	19
AD.JIC(MLN)1/2.NPT(IN)1/8	UNF 1/2" -20	NPT 1/8" -27	21	17
AD.JIC(MLN)1/2.NPT(IN)1/4	UNF 1/2" -20	NPT 1/4" -18	19	17
AD.JIC(MLN)9/16.NPT(IN)1/8	UNF 9/16" -18	NPT 1/8" -27	17	21
AD.JIC(MLN)9/16.NPT(IN)1/4	UNF 9/16" -18	NPT 1/4" -18	21	21
AD.JIC(MLN)9/16.NPT(IN)3/8	UNF 9/16" -18	NPT 3/8" -18	25	21
AD.JIC(MLN)3/4.NPT(IN)1/4	UNF 3/4" -16	NPT 1/4" -18	21	25
AD.JIC(MLN)3/4.NPT(IN)3/8	UNF 3/4" -16	NPT 3/8" -18	25	25
AD.JIC(MLN)3/4.NPT(IN)1/2	UNF 3/4" -16	NPT 1/2" -14	29	25
AD.JIC(MLN)7/8.NPT(IN)1/2	UNF 7/8" -14	NPT 1/2" -14	29	29
AD.JIC(MLN)1-1/16.NPT(IN)1/2	UN 1.1/16" -12	NPT 1/2" -14	29	35
AD.JIC(MLN)1-1/16.NPT(IN)3/4	UN 1.1/16" -12	NPT 3/4" -14	35	35
AD.JIC(MLN)1-3/16.NPT(IN)3/4	UN 1.3/16" -12	NPT 3/4" -14	35	41
AD.JIC(MLN)1-5/16.NPT(IN)1	UN 1.5/16" -12	NPT 1" -11.5	41	41
AD.JIC(MLN)1-5/8.NPT(IN)1-1/4	UN 1.5/8" -12	NPT 1.1/4" -11.5	46	46
AD.JIC(MLN)1-7/8.NPT(IN)1-1/2	UN 1.7/8" -12	NPT 1.1/2" -11.5	50	50
