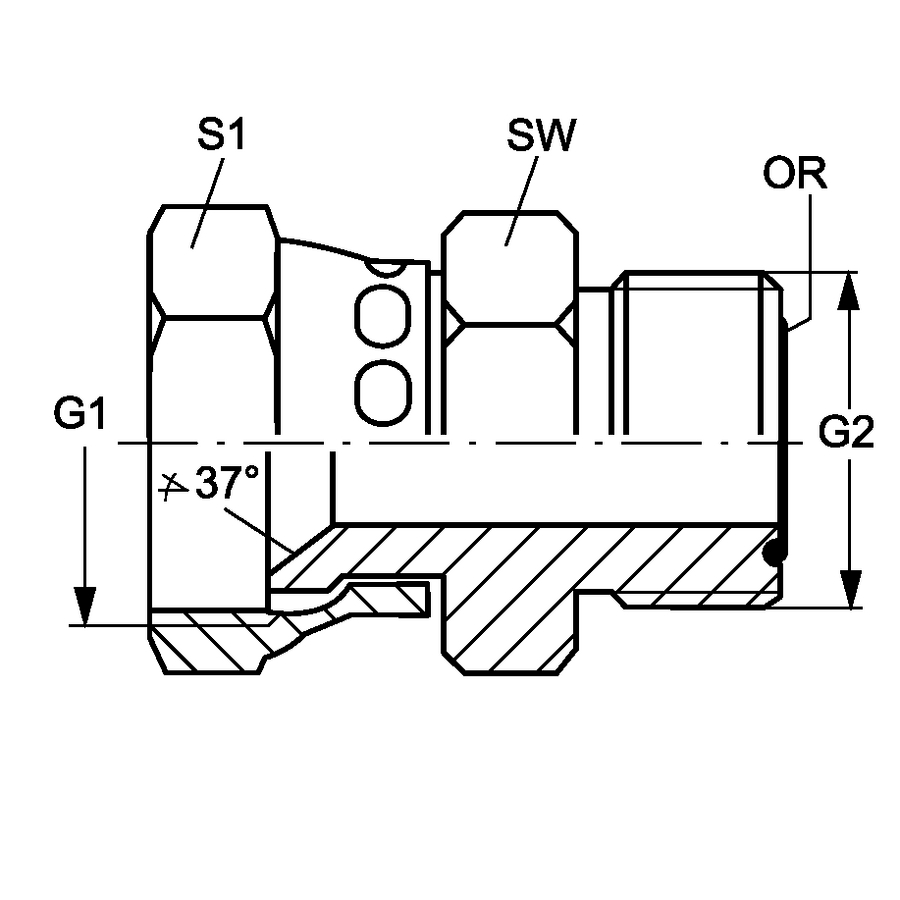

Прямой переходник JIC (гайка) — ORFS (штуцер)

Защита поверхности: Гальваническое покрытие Конструкция: Прямые Материал: Сталь Модель: Соединители Норма: ISO 8434-2; ISO 8434-3 Норма соединения 2: ISO 8434-3 Соединение 1: Гаечная резьба UN/UNF Соединение 2: Наружная резьба ORFS Форма уплотнения 1: Внутренний конус 74° Форма уплотнения 2: Плоское уплотнение с кольцом круглого сечения
Code OR G1 G2 SW (mm) S1
AD.JIC(F)7/16.ORFS(M)9/16 7.65 x 1.78 UNF 7/16" -20 UNF 9/16" -18 16 14
AD.JIC(F)9/16.ORFS(M)11/16 9.25 x 1.78 UNF 9/16" -18 UN 11/16" -16 19 18
AD.JIC(F)3/4.ORFS(M)13/16 12.42 x 1.78 UNF 3/4" -16 UN 13/16" -16 22 22
AD.JIC(F)7/8.ORFS(M)1 15.60 x 1.78 UNF 7/8" -14 UNS 1" -14 27 25
AD.JIC(F)1-1/16.ORFS(M)1-3/16 18.77 x 1.78 UN 1.1/16" -12 UN 1.3/16" -12 32 32
AD.JIC(F)1-5/16.ORFS(M)1-7/16 23.53 x 1.78 UN 1.5/16" -12 UN 1.7/16" -12 38 38
