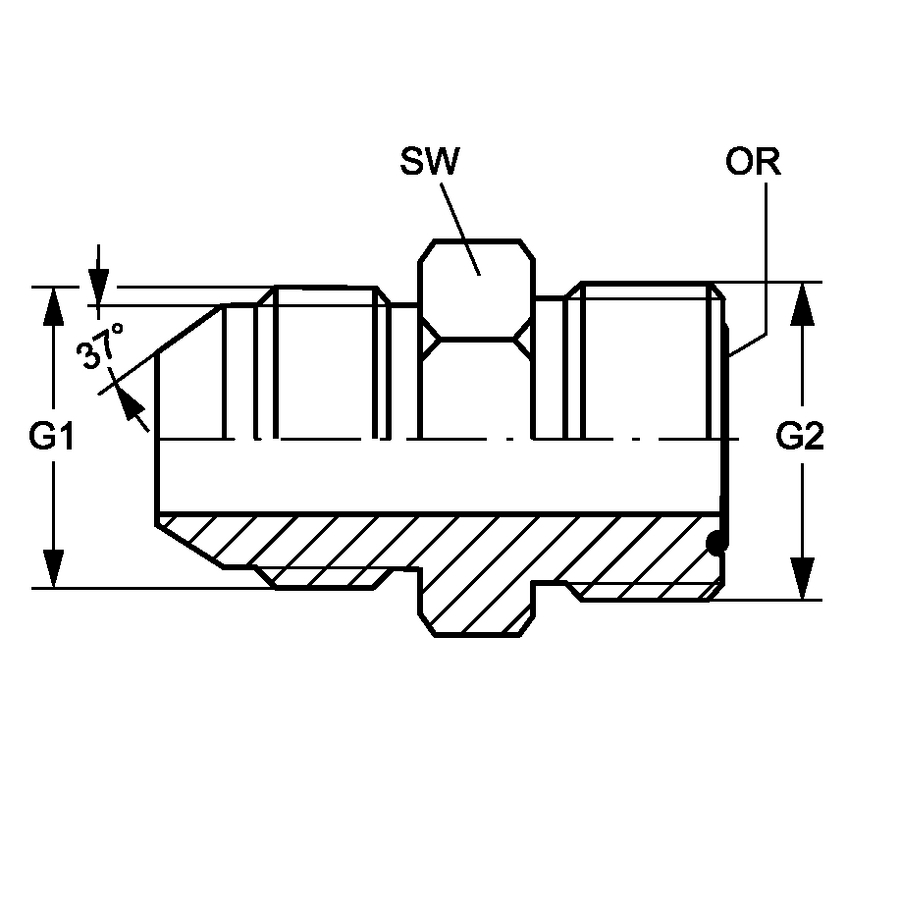

sh-158

*Внешний вид изделия может отличаться от изображения

Открыть PDF

Прямой переходник JIC (штуцер) — ORFS (штуцер)

Защита поверхности: Гальваническое покрытие Конструкция: Прямые Материал: Сталь Модель: Соединительный штуцер Норма: ISO 8434-2; ISO 8434-3 Норма соединения 2: ISO 8434-3 Соединение 1: Наружная резьба UN/UNF Соединение 2: Наружная резьба ORFS Форма уплотнения 1: Наружный конус 74° Форма уплотнения 2: Плоское уплотнение с кольцом круглого сечения
Code OR G1 G2 SW (mm)
AD.JIC(M)7/16.ORFS(M)9/16 7.65 x 1.78 UNF 7/16" -20 UNF 9/16" -18 16
AD.JIC(M)1/2.ORFS(M)11/16 9.25 x 1.78 UNF 1/2" -20 UN 11/16" -16 19
AD.JIC(M)9/16.ORFS(M)11/16 9.25 x 1.78 UNF 9/16" -18 UN 11/16" -16 19
AD.JIC(M)3/4.ORFS(M)13/16 12.42 x 1.78 UNF 3/4" -16 UN 13/16" -16 22
AD.JIC(M)7/8.ORFS(M)1 15.60 x 1.78 UNF 7/8" -14 UNS 1" -14 27
AD.JIC(M)1-1/16.ORFS(M)1-3/16 18.77 x 1.78 UN 1.1/16" -12 UN 1.3/16" -12 32
AD.JIC(M)1-5/16.ORFS(M)1-7/16 23.53 x 1.78 UN 1.5/16" -12 UN 1.7/16" -12 38
AD.JIC(M)1-5/8.ORFS(M)1-11/16 29.87 x 1.78 1.5/8" -12 UN UN 1.11/16" -12 45
AD.JIC(M)1-7/8.ORFS(M)2 37.82 x 1.78 UN 1.7/8" -12 UN 2" -12 54
