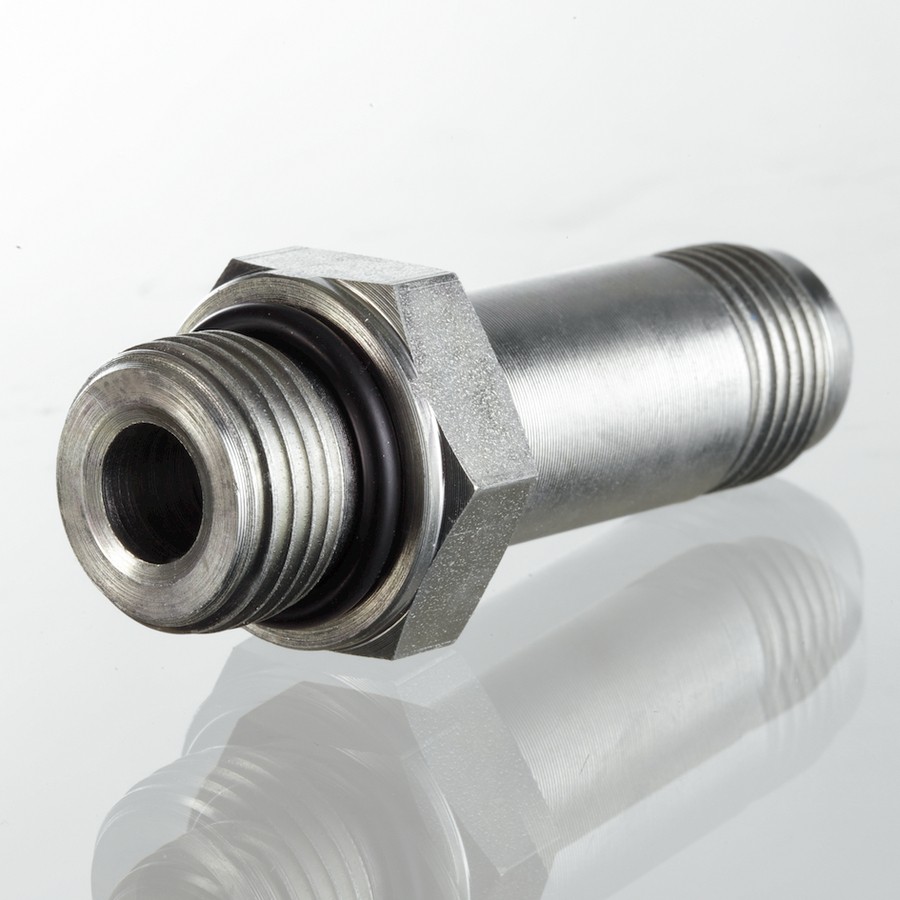

Прямой переходник JIC (штуцер длинный) — UNF (штуцер с OR)

Защита поверхности: Гальваническое покрытие Конструкция: Прямые Материал: Сталь Модель: Ввертный штуцер длинный Норма: ISO 8434-2 Норма соединения 2: ISO 11926-3 Соединение 1: Наружная резьба UN/UNF Соединение 2: Наружная резьба UN/UNF Форма уплотнения 1: Уплотнение ввертного штуцера кольцом круглого сечения Форма уплотнения 2: Наружный конус 74°

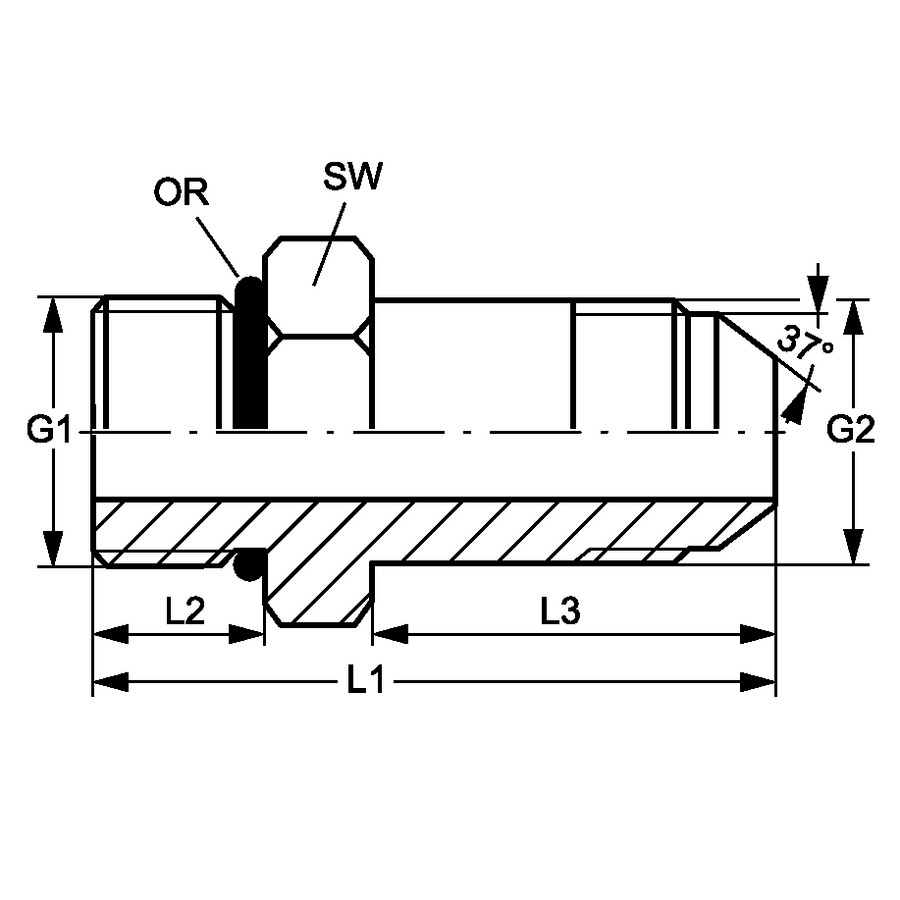

Code OR G1 G2 L1 (mm) L2 (mm) L3 (mm) SW (mm)
AD.JIC(ML)7/16.UNF(M)7/16.OR 8.92 x 1.83 UNF 7/16" -20 UNF 7/16" -20 52,8 9,5 35 17
AD.JIC(ML)7/16.UNF(M)1/2.OR 10.52 x 1.83 UNF 1/2" -20 UNF 7/16" -20 52,5 9,5 35 19
AD.JIC(ML)1/2.UNF(M)1/2.OR 10.52 x 1.83 UNF 1/2" -20 UNF 1/2" -20 54,5 9,5 37 19
AD.JIC(ML)7/16.UNF(M)9/16.OR 11.90 x 1.98 UNF 9/16" -18 UNF 7/16" -20 54,5 10 35 21
AD.JIC(ML)9/16.UNF(M)9/16.OR 11.90 x 1.98 UNF 9/16" -18 UNF 9/16" -18 58,5 10 39 18
AD.JIC(ML)9/16.UNF(M)3/4.OR 16.36 x 2.20 UNF 3/4" -16 UNF 9/16" -18 60 9,5 39 26
AD.JIC(ML)3/4.UNF(M)3/4.OR 16.36 x 2.20 UNF 3/4" -16 UNF 3/4" -16 68,5 10 48 26
AD.JIC(ML)7/8.UNF(M)3/4.OR 16.36 x 2.20 UNF 3/4" -16 UNF 7/8" -14 74,5 13 53 36
AD.JIC(ML)1-1/16.UNF(M)3/4.OR 16.36 x 2.20 UNF 3/4" -16 UN 1.1/16" -12 86,5 13 63 36
AD.JIC(ML)3/4.UNF(M)7/8.OR 19.18 x 2.46 UNF 7/8" -14 UNF 3/4" -16 71,5 11,5 48 30
AD.JIC(ML)7/8.UNF(M)7/8.OR 19.18 x 2.46 UNF 7/8" -14 UNF 7/8" -14 77 15,5 53 30
AD.JIC(ML)1-1/16.UNF(M)7/8.OR 19.18 x 2.46 UNF 7/8" -14 UN 1.1/16" -12 88 15,5 63 36
AD.JIC(ML)3/4.UNF(M)1-1/16.OR 23.47 x 2.95 UN 1.1/16" -12 UNF 3/4" -16 76 11,5 48 36
AD.JIC(ML)7/8.UNF(M)1-1/16.OR 23.47 x 2.95 UN 1.1/16" -12 UNF 7/8" -14 81,5 11,5 53 36
AD.JIC(ML)1-1/16.UNF(M)1-1/16.OR 23.47 x 2.95 UN 1.1/16" -12 UN 1.1/16" -12 91,5 11,5 63 36
AD.JIC(ML)1-5/16.UNF(M)1-1/16.OR 23.47 x 2.95 UN 1.1/16" -12 UN 1.5/16" -12 100 15,5 72 45
AD.JIC(ML)1-3/16.UNF(M)1-3/16.OR 26.59 x 2.95 UN 1.3/16" -12 UN 1.3/16" -12 96,5 15,5 68 40
AD.JIC(ML)1-1/16.UNF(M)1-5/16.OR 29.74 x 2.95 UN 1.5/16" -12 UN 1.1/16" -12 92,5 13 63 45
AD.JIC(ML)1-5/16.UNF(M)1-5/16.OR 29.74 x 2.95 UN 1.5/16" -12 UN 1.5/16" -12 101 15,5 72 45
AD.JIC(ML)1-5/16.UNF(M)1-5/8.OR 37.47 x 3.00 UN 1.5/8" -12 UN 1.5/16" -12 102 15,5 72 55
AD.JIC(ML)1-5/8.UNF(M)1-5/8.OR 37.47 x 3.00 UN 1.5/8" -12 UN 1.5/8" -12 119 15,5 88 55
AD.JIC(ML)1-7/8.UNF(M)1-7/8.OR 43.69 x 3.00 UN 1.7/8" -12 UN 1.7/8" -12 131 15,5 98 62
