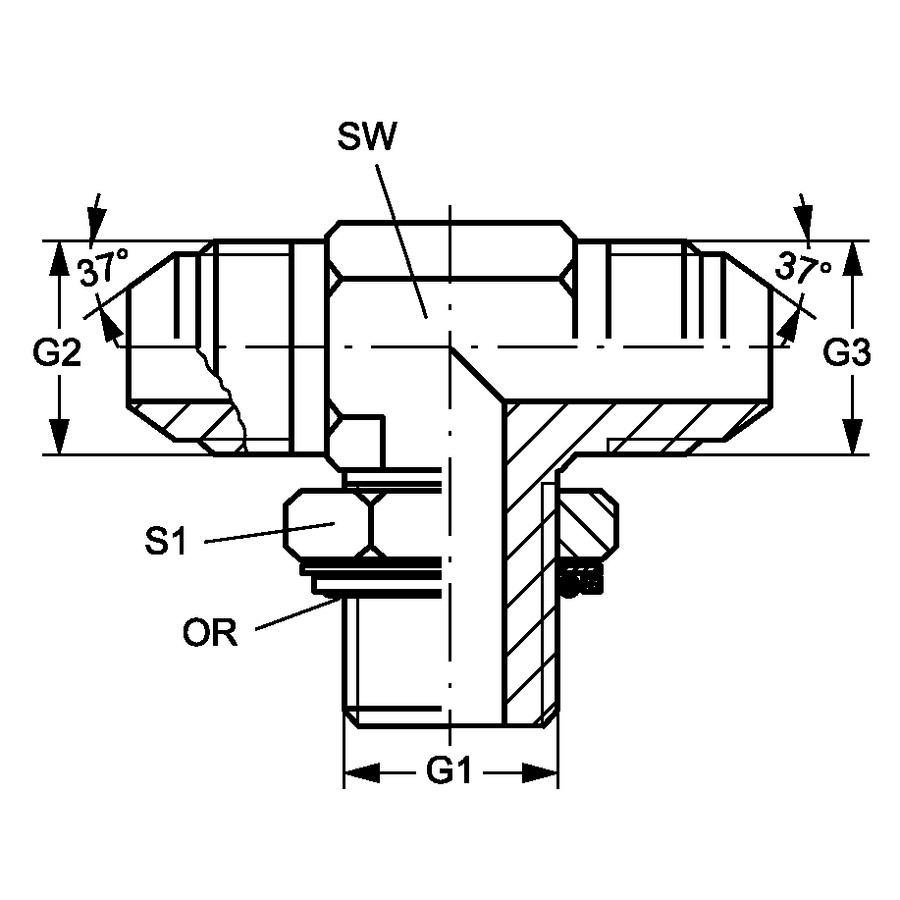

Тройник JIC Т-форма, два штуцера JIC — штуцер BSP с OK

Защита поверхности: Гальваническое покрытие Конструкция: T-образная форма Материал: Сталь Модель: Ввертный штуцер с регулировкой положения Норма: ISO 8434-2 Норма соединения 2: ISO 1179-3 Соединение 1: Наружная резьба BSP, цилиндрическая Соединение 2 + 3: Наружная резьба UN/UNF Форма уплотнения 1: Кольцо круглого сечения и камерное кольцо Форма уплотнения 2 + 3: Наружный конус 74°
Code OR G1 G2 + G3 SW (mm) S1
AD.TF.JIC(M)7/16.BSP(M)1/8.OK 8,00 x 2,00 G 1/8" -28 UNF 7/16" -20 11 14
AD.TF.JIC(M)1/2.BSP(M)1/8.OK 8,00 x 2,00 G 1/8" -28 UNF 1/2" -20 14 14
AD.TF.JIC(M)7/16.BSP(M)1/4.OK 10,77 x 2,62 G 1/4" -19 UNF 7/16" -20 14 19
AD.TF.JIC(M)1/2.BSP(M)1/4.OK 10,77 x 2,62 G 1/4" -19 UNF 1/2" -20 14 14
AD.TF.JIC(M)9/16.BSP(M)1/4.OK 10,77 x 2,62 G 1/4" -19 UNF 9/16" -18 14 19
AD.TF.JIC(M)3/4.BSP(M)1/4.OK 10,77 x 2,62 G 1/4" -19 UNF 3/4" -16 19 19
AD.TF.JIC(M)7/16.BSP(M)3/8.OK 13,94 x 2,62 G 3/8" -19 UNF 7/16" -20 19 22
AD.TF.JIC(M)1/2.BSP(M)3/8.OK 13,94 x 2,62 G 3/8" -19 UNF 1/2" -20 19 22
AD.TF.JIC(M)9/16.BSP(M)3/8.OK 13,94 x 2,62 G 3/8" -19 UNF 9/16" -18 19 22
AD.TF.JIC(M)3/4.BSP(M)3/8.OK 13,94 x 2,62 G 3/8" -19 UNF 3/4" -16 22 22
AD.TF.JIC(M)7/8.BSP(M)3/8.OK 13,94 x 2,62 G 3/8" -19 UNF 7/8" -14 22 22
AD.TF.JIC(M)7/16.BSP(M)1/2.OK 17,86 x 2,62 G 1/2" -14 UNF 7/16" -20 22 27
AD.TF.JIC(M)9/16.BSP(M)1/2.OK 17,86 x 2,62 G 1/2" -14 UNF 9/16" -18 22 27
AD.TF.JIC(M)3/4.BSP(M)1/2.OK 17,86 x 2,62 G 1/2" -14 UNF 3/4" -16 22 27
AD.TF.JIC(M)7/8.BSP(M)1/2.OK 17,86 x 2,62 G 1/2" -14 UNF 7/8" -14 22 27
AD.TF.JIC(M)1-1/16.BSP(M)1/2.OK 17,86 x 2,62 G 1/2" -14 UN 1.1/16" -12 27 27
AD.TF.JIC(M)3/4.BSP(M)3/4.OK 23,47 x 2,62 G 3/4" -14 UNF 3/4" -16 27 36
AD.TF.JIC(M)7/8.BSP(M)3/4.OK 23,47 x 2,62 G 3/4" -14 UNF 7/8" -14 27 36
AD.TF.JIC(M)1-1/16.BSP(M)3/4.OK 23,47 x 2,62 G 3/4" -14 UN 1.1/16" -12 27 36
AD.TF.JIC(M)1-5/16.BSP(M)3/4.OK 23,47 x 2,62 G 3/4" -14 UN 1.5/16" -12 33 36
AD.TF.JIC(M)1-1/16.BSP(M)1.OK 29,74 x 3,53 G 1" -11 UN 1.1/16" -12 33 41
AD.TF.JIC(M)1-5/16.BSP(M)1.OK 29,74 x 3,53 G 1" -11 UN 1.5/16" -12 33 41
AD.TF.JIC(M)1-5/8.BSP(M)1.OK 29,74 x 3,53 G 1" -11 UN 1.5/8" -12 41 41
AD.TF.JIC(M)1-5/16.BSP(M)1-1/4.OK 37,69 x 3,53 G 1.1/4" -11 UN 1.5/16" -12 41 50
AD.TF.JIC(M)1-5/8.BSP(M)1-1/4.OK 37,69 x 3,53 G 1.1/4" -11 UN 1.5/8" -12 41 50
AD.TF.JIC(M)1-7/8.BSP(M)1-1/4.OK 37,69 x 3,53 G 1.1/4" -11 UN 1.7/8" -12 48 50
AD.TF.JIC(M)1-7/8.BSP(M)1-1/2.OK 44,04 x 3,53 G 1.1/2" -11 UN 1.7/8" -12 48 60
