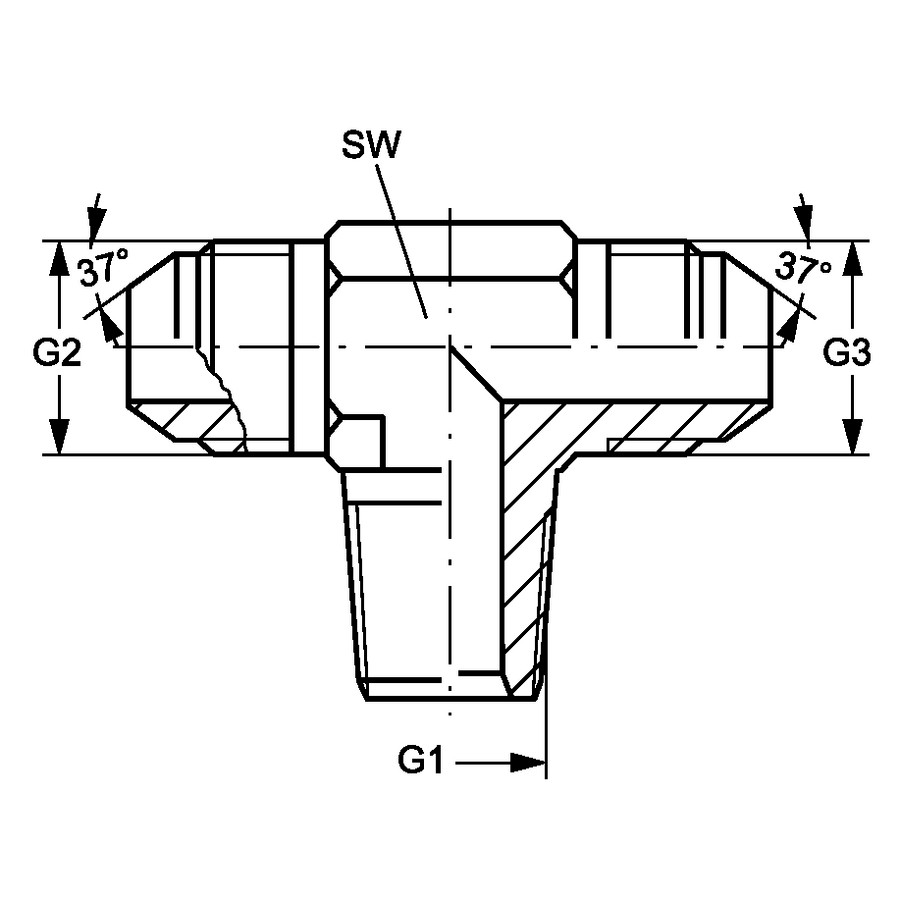

Тройник JIC Т-форма, два штуцера JIC — штуцер BSPT

Защита поверхности: Гальваническое покрытие Конструкция: T-образная форма Материал: Сталь Модель: Ввертный штуцер с регулировкой положения Норма: ISO 8434-2 Норма соединения 2: DIN 3852-2 Соединение 1: Наружная резьба BSPT, коническая Соединение 2 + 3: Наружная резьба UN/UNF Форма уплотнения 1: Резьбовое уплотнение Форма уплотнения 2 + 3: Наружный конус 74°

Code	G1	G2 + G3	SW (mm)
AD.TF.JIC(M)7/16.BSPT(M)1/8	R 1/8" -28	UNF 7/16" -20	11
AD.TF.JIC(M)1/2.BSPT(M)1/8	R 1/8" -28	UNF 1/2" -20	13
AD.TF.JIC(M)7/16.BSPT(M)1/4	R 1/4" -19	UNF 7/16" -20	14
AD.TF.JIC(M)1/2.BSPT(M)1/4	R 1/4" -19	UNF 1/2" -20	14
AD.TF.JIC(M)9/16.BSPT(M)1/4	R 1/4" -19	UNF 9/16" -18	14
AD.TF.JIC(M)9/16.BSPT(M)3/8	R 3/8" -19	UNF 9/16" -18	19
AD.TF.JIC(M)3/4.BSPT(M)3/8	R 3/8" -19	UNF 3/4" -16	19
AD.TF.JIC(M)7/8.BSPT(M)3/8	R 3/8" -19	UNF 7/8" -14	19
AD.TF.JIC(M)3/4.BSPT(M)1/2	R 1/2" -14	UNF 3/4" -16	22
AD.TF.JIC(M)7/8.BSPT(M)1/2	R 1/2" -14	UNF 7/8" -14	22
AD.TF.JIC(M)1-1/16.BSPT(M)1/2	R 1/2" -14	UN 1.1/16" -12	27
AD.TF.JIC(M)1-1/16.BSPT(M)3/4	R 3/4" -14	UN 1.1/16" -12	27
AD.TF.JIC(M)7/8.BSPT(M)3/4	R 3/4" -14	UNF 7/8" -14	27
AD.TF.JIC(M)1-5/16.BSPT(M)1	R 1" -11	UN 1.5/16" -12	33
