Тройник JIC Т-форма, два штуцера JIC — штуцер UNF с OR

Защита поверхности: Гальваническое покрытие Конструкция: T-образная форма Материал: Сталь Модель: Ввертный штуцер с регулировкой положения Норма: ISO 8434-2 Норма соединения 2: ISO 11926-3 Соединение 1: Наружная резьба UN/UNF Соединение 2 + 3: Наружная резьба UN/UNF Форма уплотнения 1: Уплотнение ввертного штуцера кольцом круглого сечения Форма уплотнения 2 + 3: Наружный конус 74°

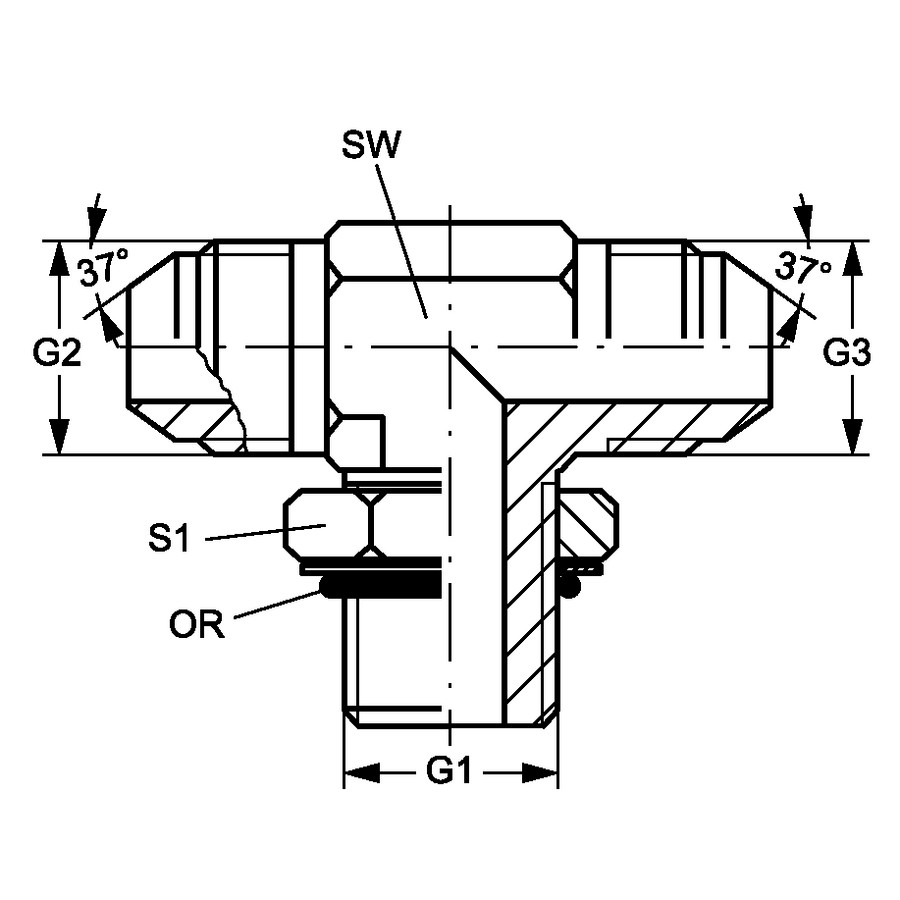

Code	OR	G1	G2 + G3	SW (mm)	S1
AD.TF.JIC(M)7/16.UNF(M)7/16.OR	8.92 x 1.83	UNF 7/16" -20	UNF 7/16" -20	11	14
AD.TF.JIC(M)1/2.UNF(M)1/2.OR	10.52 x 1.83	UNF 1/2" -20	UNF 1/2" -20	14	16
AD.TF.JIC(M)9/16.UNF(M)9/16.OR	11.90 x 1.98	UNF 9/16" -18	UNF 9/16" -18	14	17
AD.TF.JIC(M)3/4.UNF(M)3/4.OR	16.36 x 2.20	UNF 3/4" -16	UNF 3/4" -16	19	22
AD.TF.JIC(M)7/8.UNF(M)7/8.OR	19.18 x 2.46	UNF 7/8" -14	UNF 7/8" -14	22	27
AD.TF.JIC(M)1-1/16.UNF(M)1-1/16.OR	23.47 x 2.95	UN 1.1/16" -12	UN 1.1/16" -12	27	32
AD.TF.JIC(M)1-5/16.UNF(M)1-5/16.OR	29.74 x 2.95	UN 1.5/16" -12	UN 1.5/16" -12	33	38
AD.TF.JIC(M)1-5/8.UNF(M)1-5/8.OR	37.47 x 3.00	UN 1.5/8" -12	UN 1.5/8" -12	42	48
AD.TF.JIC(M)1-7/8.UNF(M)1-7/8.OR	43.69 x 3.00	UN 1.7/8" -12	UN 1.7/8" -12	48	55
