JIC – BSPT Каталог
239
240

*Внешний вид изделия может отличаться от изображения

Открыть PDF

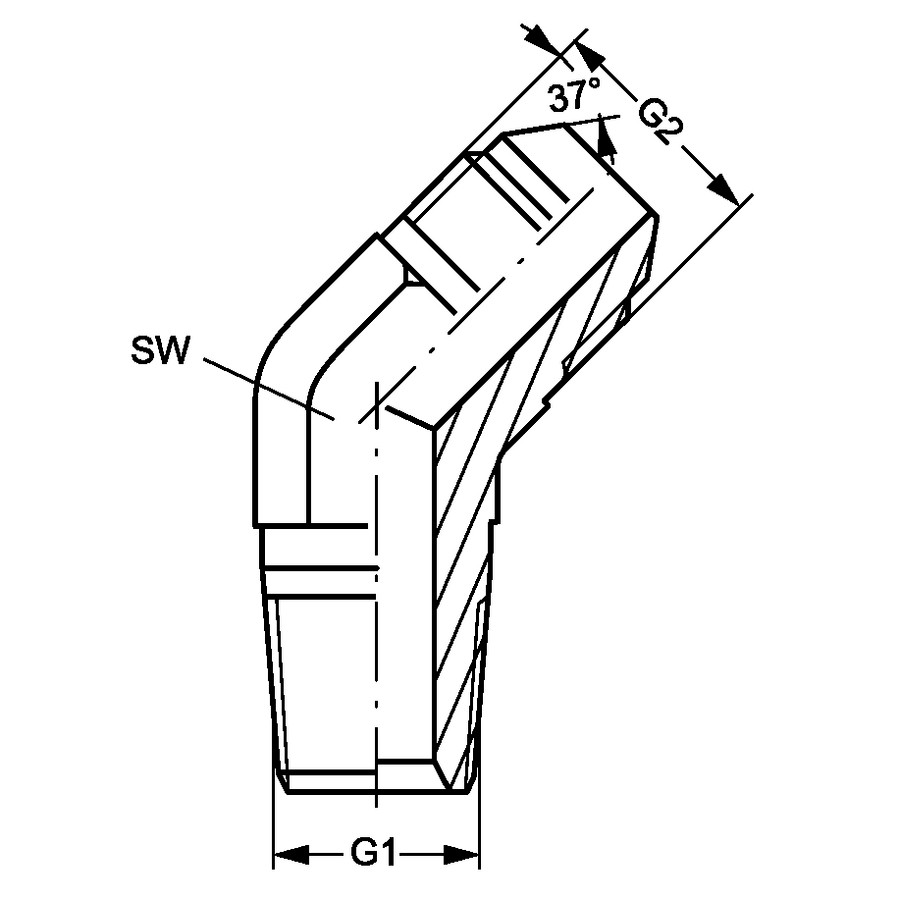

Угловой переходник 45° JIC (штуцер) — BSPT (штуцер)

Защита поверхности: Гальваническое покрытие Конструкция: Угол 45° Материал: Сталь Модель: Ввертный штуцер с регулировкой положения Норма: ISO 8434-2 Норма соединения 2: DIN 3852-2 Соединение 1: Наружная резьба BSPT, коническая Соединение 2: Наружная резьба UN/UNF Форма уплотнения 1: Резьбовое уплотнение Форма уплотнения 2: Наружный конус 74°
Code G1 G2 SW (mm)
AD.45.JIC(M)7/16.BSPT(M)1/8 R 1/8" -28 7/16" -20 UNF 11
AD.45.JIC(M)1/2.BSPT(M)1/8 R 1/8" -28 1/2" -20 UNF 13
AD.45.JIC(M)9/16.BSPT(M)1/8 R 1/8" -28 9/16" -18 UNF 14
AD.45.JIC(M)7/16.BSPT(M)1/4 R 1/4" -19 7/16" -20 UNF 14
AD.45.JIC(M)1/2.BSPT(M)1/4 R 1/4" -19 1/2" -20 UNF 22
AD.45.JIC(M)9/16.BSPT(M)1/4 R 1/4" -19 9/16" -18 UNF 14
AD.45.JIC(M)3/4.BSPT(M)1/4 R 1/4" -19 3/4" -16 UNF 19
AD.45.JIC(M)7/16.BSPT(M)3/8 R 3/8" -19 7/16" -20 UNF 19
AD.45.JIC(M)1/2.BSPT(M)3/8 R 3/8" -19 1/2" -20 UNF 14
AD.45.JIC(M)9/16.BSPT(M)3/8 R 3/8" -19 9/16" -18 UNF 19
AD.45.JIC(M)3/4.BSPT(M)3/8 R 3/8" -19 3/4" -16 UNF 19
AD.45.JIC(M)7/8.BSPT(M)3/8 R 3/8" -19 7/8" -14 UNF 22
AD.45.JIC(M)7/16.BSPT(M)1/2 R 1/2" -14 7/16" -20 UNF 22
AD.45.JIC(M)9/16.BSPT(M)1/2 R 1/2" -14 9/16" -18 UNF 22
AD.45.JIC(M)3/4.BSPT(M)1/2 R 1/2" -14 3/4" -16 UNF 22
AD.45.JIC(M)7/8.BSPT(M)1/2 R 1/2" -14 7/8" -14 UNF 22
AD.45.JIC(M)1-1/16.BSPT(M)1/2 R 1/2" -14 1.1/16" -12 UN 27
AD.45.JIC(M)1-1/16.BSPT(M)3/4 R 3/4" -14 1.1/16" -12 UN 37
AD.45.JIC(M)7/8.BSPT(M)3/4 R 3/4" -14 7/8" -14 UNF 27
AD.45.JIC(M)1-5/16.BSPT(M)3/4 R 3/4" -14 1.5/16" -12 UN 33
AD.45.JIC(M)7/8.BSPT(M)1 R 1" -11 7/8" -14 UNF 33
AD.45.JIC(M)1-1/16.BSPT(M)1 R 1" -11 1.1/16" -12 UN 33
AD.45.JIC(M)1-5/16.BSPT(M)1 R 1" -11 1.5/16" -12 UN 33
AD.45.JIC(M)1-5/8.BSPT(M)1 R 1" -11 1.5/8" -12 UN 41
AD.45.JIC(M)1-5/8.BSPT(M)1-1/4 R 1.1/4" -11 1.5/8" -12 UN 41
AD.45.JIC(M)1-7/8.BSPT(M)1-1/2 R 1.1/2" -11 1.7/8" -12 UN 48
AD.45.JIC(M)2-1/2.BSPT(M)2 R 2" -11 2.1/2" -12 UN 66
