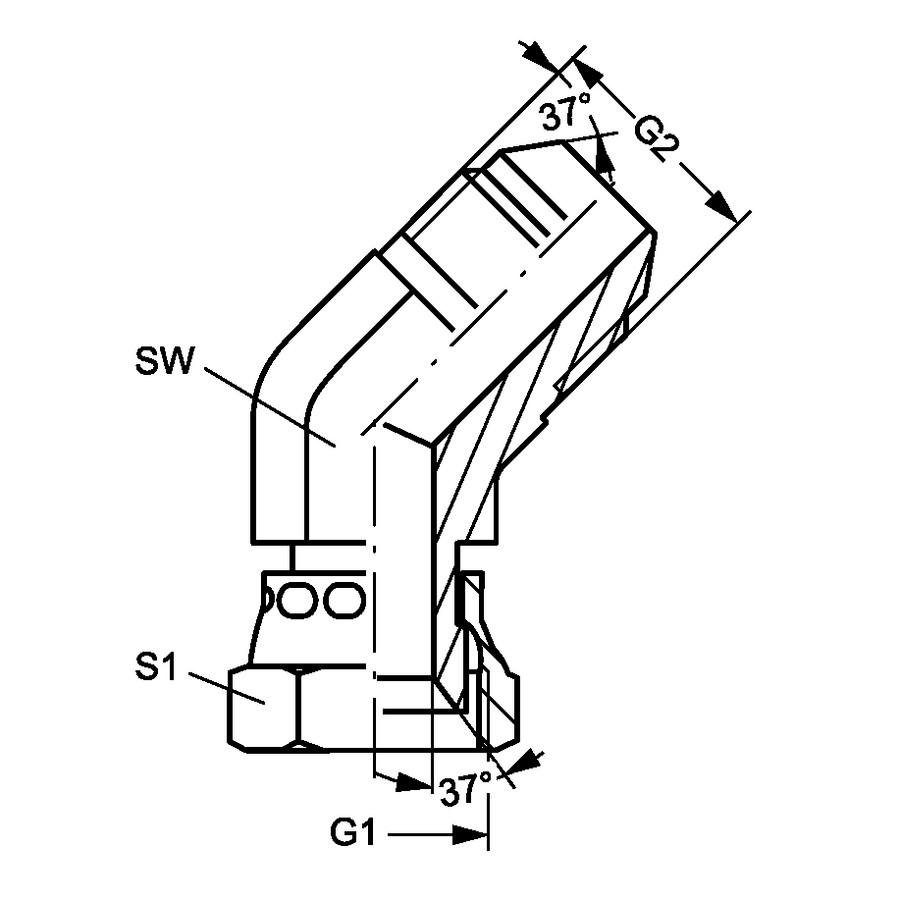

Угловой переходник 45° JIC (штуцер) — JIC (гайка)

Защита поверхности: Гальваническое покрытие Конструкция: Угол 45° Материал: Сталь Модель: Навинчиваемый штуцер Норма: ISO 8434-2 Соединение 1: Гаечная резьба UN/UNF Соединение 2: Наружная резьба UN/UNF Форма уплотнения 1: Внутренний конус 74° Форма уплотнения 2: Наружный конус 74°

Code	Рабочее давление, бар	G1	G2	S1	SW (mm)
AD.45.JIC(M)7/16.JIC(F)7/16	PN 350	UNF 7/16" -20	UNF 7/16" -20	14	12
AD.45.JIC(M)1/2.JIC(F)1/2	PN 350	UNF 1/2" -20	UNF 1/2" -20	16	14
AD.45.JIC(M)9/16.JIC(F)9/16	PN 250	UNF 9/16" -18	UNF 9/16" -18	19	14
AD.45.JIC(M)3/4.JIC(F)3/4	PN 250	UNF 3/4" -16	UNF 3/4" -16	22	19
AD.45.JIC(M)7/8.JIC(F)7/8	PN 200	UNF 7/8" -14	UNF 7/8" -14	27	22
AD.45.JIC(M)1-1/16.JIC(F)1-1/16	PN 200	UN 1.1/16" -12	UN 1.1/16" -12	32	27
AD.45.JIC(M)1-3/16.JIC(F)1-3/16	PN 160	UN 1.3/16" -12	UN 1.3/16" -12	36	32
AD.45.JIC(M)1-5/16.JIC(F)1-5/16	PN 160	UN 1.5/16" -12	UN 1.5/16" -12	41	33
AD.45.JIC(M)1-5/8.JIC(F)1-5/8	PN 125	UN 1.5/8" -12	UN 1.5/8" -12	50	41
AD.45.JIC(M)1-7/8.JIC(F)1-7/8	PN 100	UN 1.7/8" -12	UN 1.7/8" -12	60	48
AD.45.JIC(M)2-1/2.JIC(F)2-1/2	PN 80	UN 2.1/2" -12	UN 2.1/2" -12	75	65
