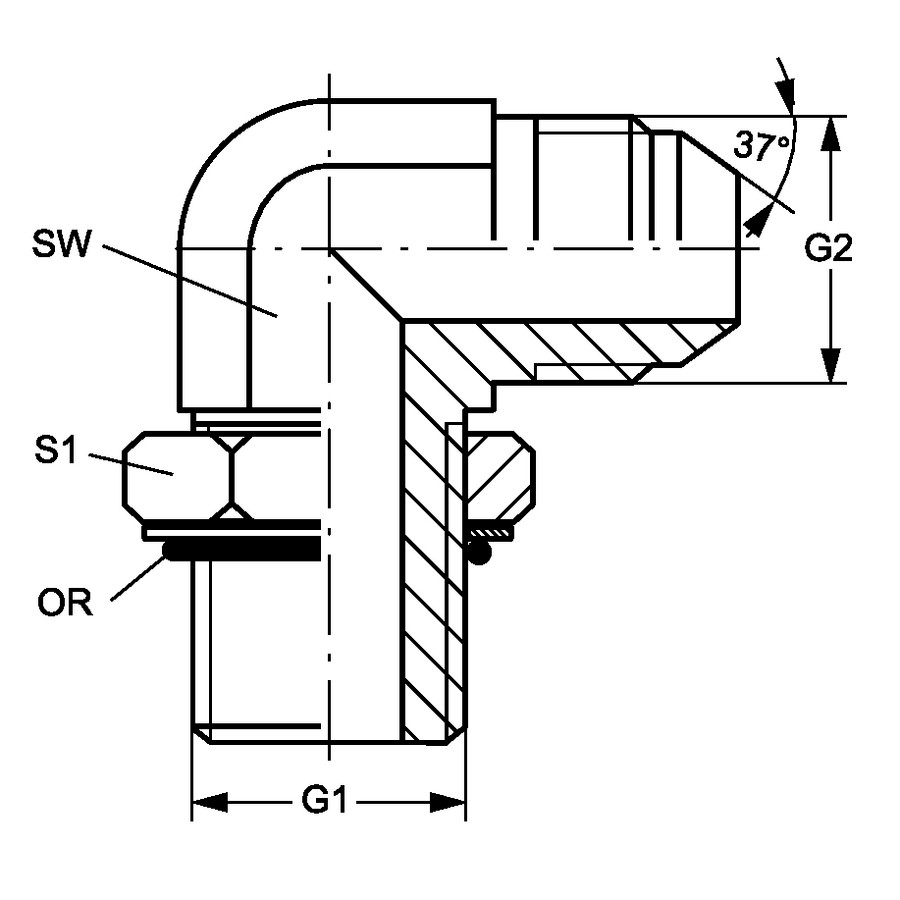

Угловой переходник 90° JIC (штуцер) — BSP (штуцер с OR)

Защита поверхности: Гальваническое покрытие Конструкция: Угол 90° Материал: Сталь Модель: Ввертный штуцер с регулировкой положения Норма: ISO 8434-2 Соединение 1: Наружная резьба BSP, цилиндрическая Соединение 2: Наружная резьба UN/UNF Форма уплотнения 1: Кольцо круглого сечения Форма уплотнения 2: Наружный конус 74°
Code OR G1 G2 SW (mm) S1
AD.90.JIC(M)1/2.BSP(M)1/8.OR 8.00 x 2.00 G 1/8" -28 1/2" -20 UNF 13 14
AD.90.JIC(M)7/16.BSP(M)3/8.OR 13.94 x 2.62 G 3/8" -19 7/16" -20 UNF 19 22
AD.90.JIC(M)1/2.BSP(M)3/8.OR 13.94 x 2.62 G 3/8" -19 1/2" -20 UNF 19 22
AD.90.JIC(M)3/4.BSP(M)3/8.OR 13.94 x 2.62 G 3/8" -19 3/4" -16 UNF 19 22
AD.90.JIC(M)7/8.BSP(M)3/8.OR 13.94 x 2.62 G 3/8" -19 7/8" -14 UNF 22 22
AD.90.JIC(M)7/16.BSP(M)1/2.OR 17.86 x 2.62 G 1/2" -14 7/16" -20 UNF 22 22
AD.90.JIC(M)9/16.BSP(M)1/2.OR 17.86 x 2.62 G 1/2" -14 9/16" -18 UNF 22 27
AD.90.JIC(M)1-1/16.BSP(M)3/4.OR 23.47 x 2.62 G 3/4" -14 1.1/16" -12 UN 27 36
AD.90.JIC(M)1-3/16.BSP(M)3/4.OR 23.47 x 2.62 G 3/4" -14 1.3/16" -12 UN 33 36
AD.90.JIC(M)1-5/16.BSP(M)3/4.OR 23.47 x 2.62 G 3/4" -14 1.5/16" -12 UN 33 36
AD.90.JIC(M)1-1/16.BSP(M)1.OR 29.74 x 3.53 G 1" -11 1.1/16" -12 UN 33 41
AD.90.JIC(M)1-5/16.BSP(M)1-1/4.OR 37.69 x 3.53 G 1.1/4" -11 1.5/16" -12 UN 33 36
AD.90.JIC(M)1-7/8.BSP(M)1-1/4.OR 37.69 x 3.53 G 1.1/4" -11 1.7/8" -12 UN 48 50
AD.90.JIC(M)1-7/8.BSP(M)1-1/2.OR 44.04 x 3.53 G 1.1/2" -11 1.7/8" -12 UN 48 55
