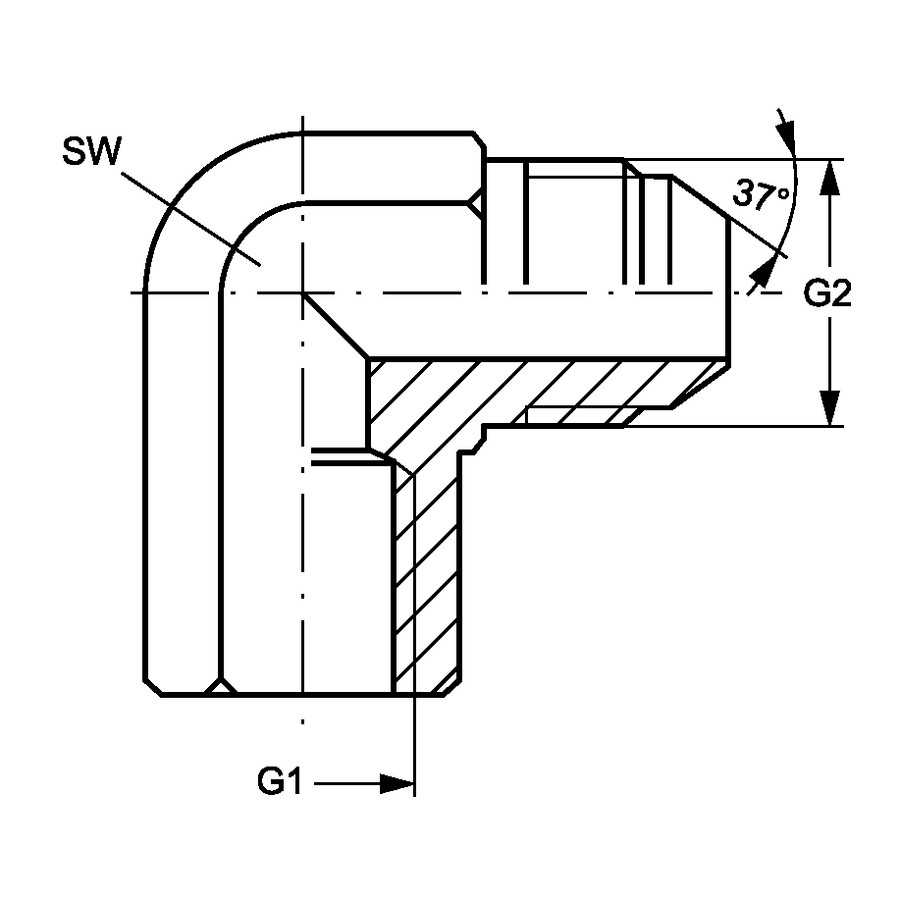

Угловой переходник 90° JIC (штуцер) — BSP (внутренняя резьба)

Защита поверхности: Гальваническое покрытие Конструкция: Угол 90° Материал: Сталь Модель: Соединительный штуцер Норма: ISO 8434-2 Соединение 1: Внутренняя резьба BSP, цилиндрическая Соединение 2: Наружная резьба UN/UNF Форма уплотнения 1: Плоское уплотнение Форма уплотнения 2: Наружный конус 74°
Code G1 G2 SW (mm)
AD.90.JIC(M)7/16.BSP(IN)1/8 G 1/8" -28 7/16" -20 UNF 14
AD.90.JIC(M)1/2.BSP(IN)1/8 G 1/8" -28 1/2" -20 UNF 14
AD.90.JIC(M)7/16.BSP(IN)1/4 G 1/4" -19 7/16" -20 UNF 19
AD.90.JIC(M)1/2.BSP(IN)1/4 G 1/4" -19 1/2" -20 UNF 19
AD.90.JIC(M)9/16.BSP(IN)1/4 G 1/4" -19 9/16" -18 UNF 19
AD.90.JIC(M)3/4.BSP(IN)1/4 G 1/4" -19 3/4" -16 UNF 19
AD.90.JIC(M)9/16.BSP(IN)3/8 G 3/8" -19 9/16" -18 UNF 22
AD.90.JIC(M)3/4.BSP(IN)3/8 G 3/8" -19 3/4" -16 UNF 22
AD.90.JIC(M)3/4.BSP(IN)1/2 G 1/2" -14 3/4" -16 UNF 27
AD.90.JIC(M)7/8.BSP(IN)1/2 G 1/2" -14 7/8" -14 UNF 27
AD.90.JIC(M)1-1/16.BSP(IN)1/2 G 1/2" -14 1.1/16" -12 UN 27
AD.90.JIC(M)1-1/16.BSP(IN)3/4 G 3/4" -14 1.1/16" -12 UN 33
AD.90.JIC(M)1-5/16.BSP(IN)1 G 1" -11 1.5/16" -12 UN 41
AD.90.JIC(M)1-5/8.BSP(IN)1 G 1" -11 1.5/8" -12 UN 48
AD.90.JIC(M)1-5/8.BSP(IN)1-1/4 G 1.1/4" -11 1.5/8" -12 UN 48
