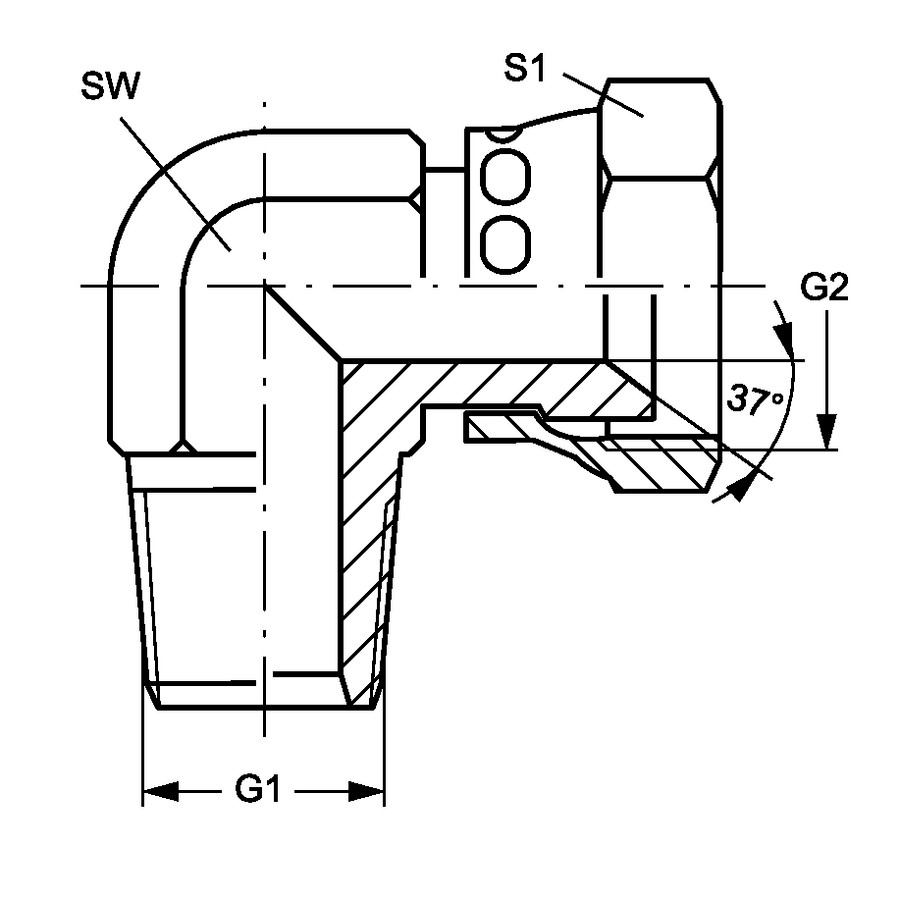

Угловой переходник 90° JIC (гайка) — BSPT (штуцер)

Защита поверхности: Гальваническое покрытие Конструкция: Угол 90° Материал: Сталь Модель: Ввертный штуцер Норма: ISO 8434-2 Норма соединения 2: DIN 3852-2 Соединение 1: Наружная резьба BSPT, коническая Соединение 2: Гаечная резьба UN/UNF Форма уплотнения 1: Резьбовое уплотнение Форма уплотнения 2: Наружный конус 74°
Code G1 G2 S1 S2 SW (mm)
AD.90.JIC(F)7/16.BSPT(M)1/4 R 1/4" -19 UNF 7/16" -20 16 18 14
AD.90.JIC(F)9/16.BSPT(M)3/8 R 3/8" -19 UNF 9/16" -18 19 22 19
AD.90.JIC(F)3/4.BSPT(M)1/2 R 1/2" -14 UNF 3/4" -16 22 32 22
AD.90.JIC(F)7/8.BSPT(M)1/2 R 1/2" -14 UNF 7/8" -14 27 25 22
AD.90.JIC(F)1-1/16.BSPT(M)3/4 R 3/4" -14 UN 1.1/16" -12 32 21 27
