JIC – BSPT Каталог
269
270

*Внешний вид изделия может отличаться от изображения

Открыть PDF

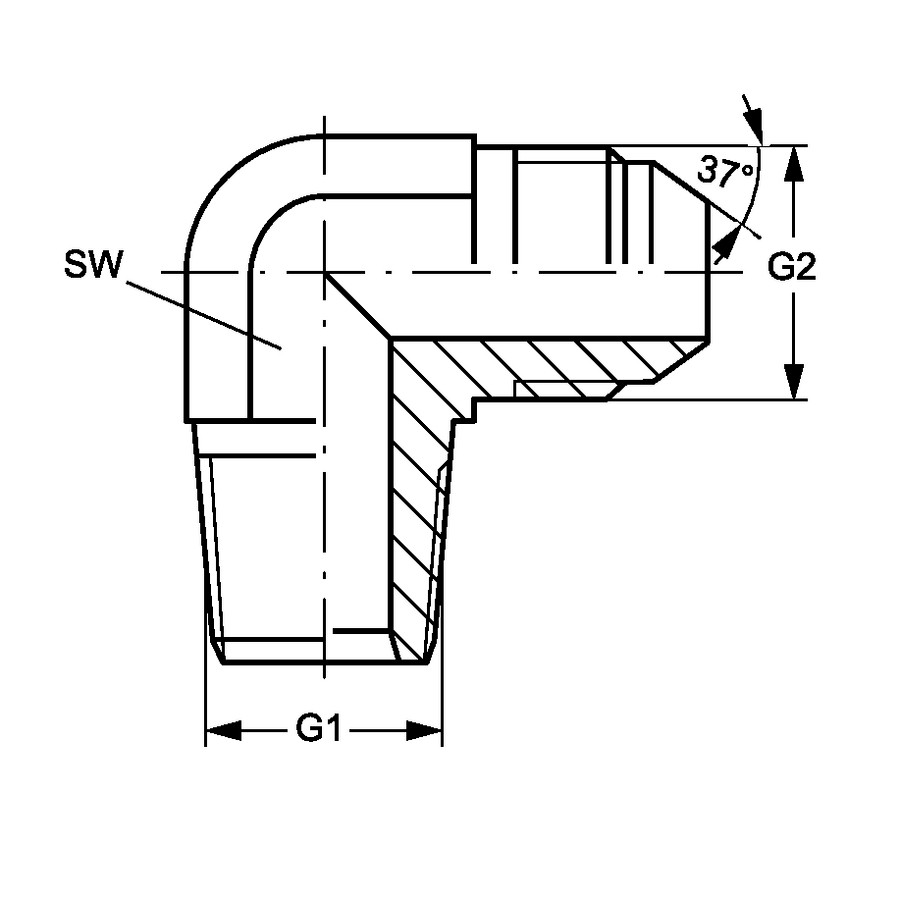

Угловой переходник 90° JIC (штуцер) — BSPT (штуцер)

Защита поверхности: Гальваническое покрытие Конструкция: Угол 90° Материал: Сталь Модель: Ввертный штуцер Норма: ISO 8434-2 Норма соединения 2: DIN 3852-2 Соединение 1: Наружная резьба BSPT, коническая Соединение 2: Наружная резьба UN/UNF Форма уплотнения 1: Резьбовое уплотнение Форма уплотнения 2: Наружный конус 74°
Code G1 G2 SW (mm)
AD.90.JIC(M)7/16.BSPT(M)1/8 R 1/8" -28 UNF 7/16" -20 11
AD.90.JIC(M)1/2.BSPT(M)1/8 R 1/8" -28 UNF 1/2" -20 13
AD.90.JIC(M)9/16.BSPT(M)1/8 R 1/8" -28 UNF 9/16" -18 14
AD.90.JIC(M)7/16.BSPT(M)1/4 R 1/4" -19 UNF 7/16" -20 14
AD.90.JIC(M)1/2.BSPT(M)1/4 R 1/4" -19 UNF 1/2" -20 14
AD.90.JIC(M)9/16.BSPT(M)1/4 R 1/4" -19 UNF 9/16" -18 14
AD.90.JIC(M)3/4.BSPT(M)1/4 R 1/4" -19 UNF 3/4" -16 19
AD.90.JIC(M)7/16.BSPT(M)3/8 R 3/8" -19 UNF 7/16" -20 19
AD.90.JIC(M)1/2.BSPT(M)3/8 R 3/8" -19 UNF 1/2" -20 19
AD.90.JIC(M)9/16.BSPT(M)3/8 R 3/8" -19 UNF 9/16" -18 19
AD.90.JIC(M)3/4.BSPT(M)3/8 R 3/8" -19 UNF 3/4" -16 19
AD.90.JIC(M)7/8.BSPT(M)3/8 R 3/8" -19 UNF 7/8" -14 22
AD.90.JIC(M)7/16.BSPT(M)1/2 R 1/2" -14 UNF 7/16" -20 22
AD.90.JIC(M)9/16.BSPT(M)1/2 R 1/2" -14 UNF 9/16" -18 22
AD.90.JIC(M)3/4.BSPT(M)1/2 R 1/2" -14 UNF 3/4" -16 22
AD.90.JIC(M)7/8.BSPT(M)1/2 R 1/2" -14 UNF 7/8" -14 22
AD.90.JIC(M)1-1/16.BSPT(M)1/2 R 1/2" -14 UN 1.1/16" -12 27
AD.90.JIC(M)3/4.BSPT(M)3/4 R 3/4" -14 UNF 3/4" -16 27
AD.90.JIC(M)7/8.BSPT(M)3/4 R 3/4" -14 UNF 7/8" -14 27
AD.90.JIC(M)1-1/16.BSPT(M)3/4 R 3/4" -14 UN 1.1/16" -12 27
AD.90.JIC(M)1-5/16.BSPT(M)3/4 R 3/4" -14 UN 1.5/16" -12 33
AD.90.JIC(M)7/8.BSPT(M)1 R 1" -11 UNF 7/8" -14 33
AD.90.JIC(M)1-1/16.BSPT(M)1 R 1" -11 UN 1.1/16" -12 33
AD.90.JIC(M)1-5/16.BSPT(M)1 R 1" -11 UN 1.5/16" -12 33
AD.90.JIC(M)1-5/8.BSPT(M)1 R 1" -11 UN 1.5/8" -12 41
AD.90.JIC(M)1-5/16.BSPT(M)1-1/4 R 1.1/4" -11 UN 1.5/16" -12 41
AD.90.JIC(M)1-5/8.BSPT(M)1-1/4 R 1.1/4" -11 UN 1.5/8" -12 41
AD.90.JIC(M)1-7/8.BSPT(M)1-1/2 R 1.1/2" -11 UN 1.7/8" -12 48
AD.90.JIC(M)2-1/2.BSPT(M)2 R 2" -11 UN 2.1/2" -12 66
