JIC – Метрическая Каталог
261
262

*Внешний вид изделия может отличаться от изображения

Открыть PDF

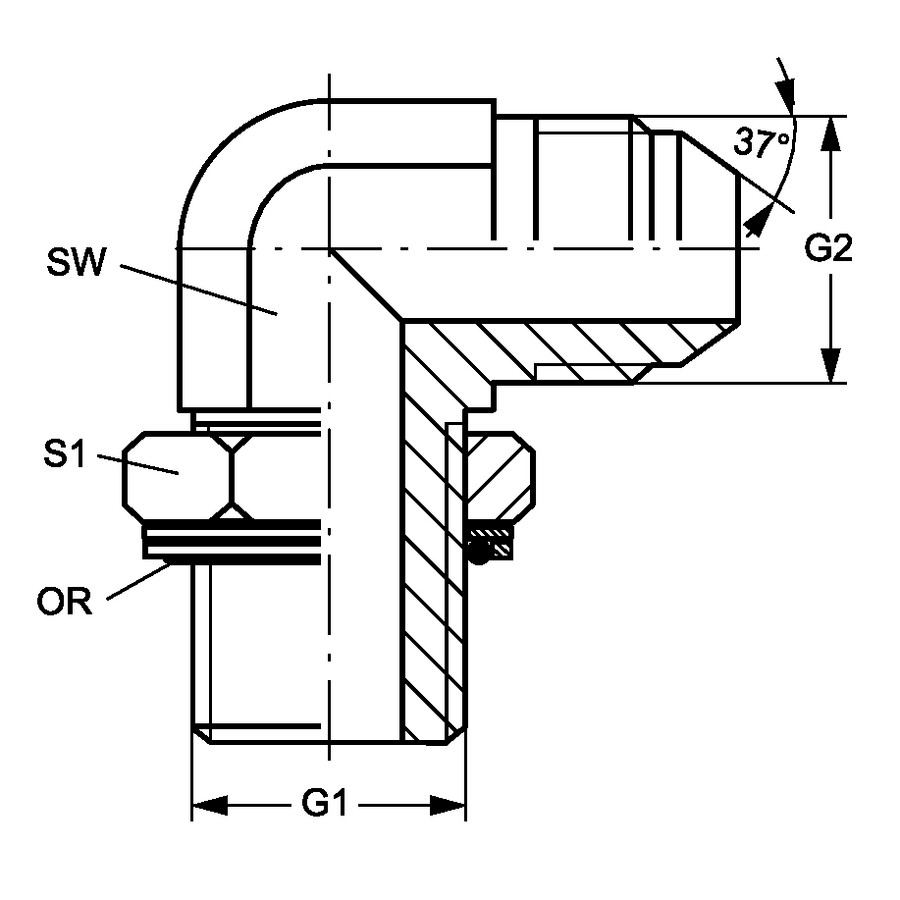

Угловой переходник 90° JIC (штуцер) — метрический штуцер с OK

Защита поверхности: Гальваническое покрытие Конструкция: Угол 90° Материал: Сталь Модель: Ввертный штуцер с регулировкой положения Норма: ISO 8434-2 Норма соединения 1: ISO 6149-3 Соединение 1: Метрическая наружная резьба, цилиндрическая Соединение 2: Наружная резьба UN/UNF Форма уплотнения 1: Кольцо круглого сечения и камерное кольцо Форма уплотнения 2: Наружный конус 74°
Code OR G1 G2 S1 SW
AD.90.JIC(M)7/16.MET(M)10x1.OK 8.0 x 1.5 M 10 x 1 7/16" -20 UNF 13 11
AD.90.JIC(M)1/2.MET(M)10x1.OK 8.0 x 1.5 M 10 x 1 1/2" -20 UNF 13 13
AD.90.JIC(M)7/16.MET(M)12x1,5.OK 9.4 x 2.1 M 12 x 1.5 7/16" -20 UNF 17 13
AD.90.JIC(M)1/2.MET(M)12x1,5.OK 9.4 x 2.1 M 12 x 1.5 1/2" -20 UNF 17 13
AD.90.JIC(M)1/2.MET(M)14x1,5.OK 11.4 x 2.1 M 14 x 1.5 1/2" -20 UNF 17 14
AD.90.JIC(M)9/16.MET(M)14x1,5.OK 11.4 x 2.1 M 14 x 1.5 9/16" -18 UNF 17 14
AD.90.JIC(M)9/16.MET(M)16x1,5.OK 13.4 x 2.1 M 16 x 1.5 9/16" -18 UNF 19 19
AD.90.JIC(M)3/4.MET(M)16x1,5.OK 13.4 x 2.1 M 16 x 1.5 3/4" -16 UNF 19 19
AD.90.JIC(M)9/16.MET(M)18x1,5.OK 15.4 x 2.1 M 18 x 1.5 9/16" -18 UNF 22 22
AD.90.JIC(M)3/4.MET(M)18x1,5.OK 15.4 x 2.1 M 18 x 1.5 3/4" -16 UNF 22 19
AD.90.JIC(M)7/8.MET(M)18x1,5.OK 15.4 x 2.1 M 18 x 1.5 7/8" -14 UNF 22 22
AD.90.JIC(M)7/8.MET(M)20x1,5.OK 17.3 x 2.4 M 20 x 1.5 7/8" -14 UNF 24 22
AD.90.JIC(M)7/8.MET(M)22x1,5.OK 19.4 x 2.1 M 22 x 1.5 7/8" -14 UNF 27 22
AD.90.JIC(M)1-1/16.MET(M)22x1,5.OK 19.4 x 2.1 M 22 x 1.5 1.1/16" -12 UN 27 27
AD.90.JIC(M)1-3/16.MET(M)26x1,5.OK 23.5 x 2.6 M 26 x 1.5 1.3/16" -12 UN 32 33
AD.90.JIC(M)1-1/16.MET(M)27x2.OK 23.7 x 2.8 M 27 x 2 1.1/16" -12 UN 32 27
AD.90.JIC(M)1-5/16.MET(M)27x2.OK 23.7 x 2.8 M 27 x 2 1.5/16" -12 UN 32 33
AD.90.JIC(M)1-5/16.MET(M)33x2.OK 29.7 x 2.8 M 33 x 2 1.5/16" -12 UN 38 33
AD.90.JIC(M)1-5/8.MET(M)42x2.OK 38.7 x 2.8 M 42 x 2 1.5/8" -12 UN 50 41
AD.90.JIC(M)1-7/8.MET(M)48x2.OK 46.7 x 2.8 M 48 x 2 1.7/8" -12 UN 55 48
