JIC – NPT Каталог
277
278

*Внешний вид изделия может отличаться от изображения

Открыть PDF

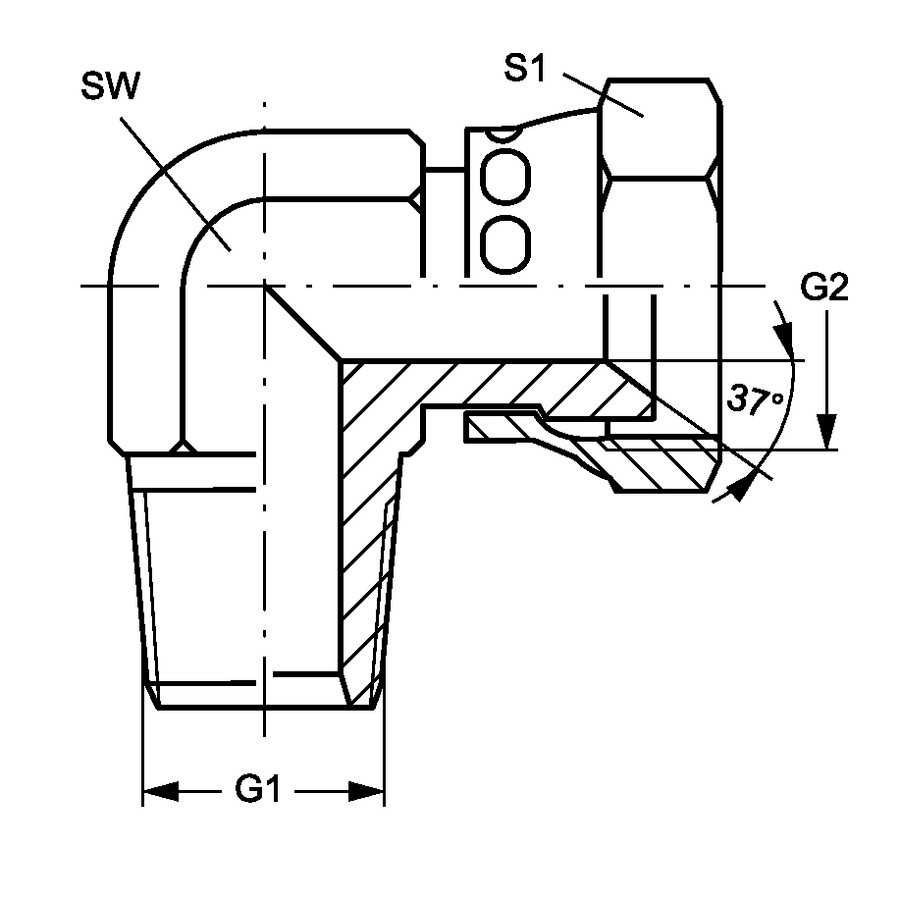

Угловой переходник 90° JIC (гайка) — NPT (штуцер)

Защита поверхности: Гальваническое покрытие Конструкция: Угол 90° Материал: Сталь Модель: Ввертный штуцер Норма: ISO 8434-2 Норма соединения 2: SAE J 514 Соединение 1: Наружная резьба NPT Соединение 2: Гаечная резьба UN/UNF Форма уплотнения 1: Резьбовое уплотнение Форма уплотнения 2: Внутренний конус 74°
Code G1 G2 S1 SW (mm)
AD.90.JIC(F)7/16.NPT(M)1/8 1/8" -27 NPT 7/16" -20 UNF 14 13
AD.90.JIC(F)1/2.NPT(M)1/8 1/8" -27 NPT 1/2" -20 UNF 16 14
AD.90.JIC(F)7/16.NPT(M)1/4 1/4" -18 NPT 7/16" -20 UNF 14 14
AD.90.JIC(F)9/16.NPT(M)1/4 1/4" -18 NPT 9/16" -18 UNF 19 16
AD.90.JIC(F)9/16.NPT(M)3/8 3/8" -18 NPT 9/16" -18 UNF 19 19
AD.90.JIC(F)3/4.NPT(M)3/8 3/8" -18 NPT 3/4" -16 UNF 22 19
AD.90.JIC(F)7/8.NPT(M)1/2 1/2" -14 NPT 7/8" -14 UNF 27 24
AD.90.JIC(F)1-1/16.NPT(M)3/4 3/4" -14 NPT 1.1/16" -12 UN 32 27
AD.90.JIC(F)1-5/16.NPT(M)1 1" -11.5 NPT 1.5/16" -12 UN 38 36
