JIC – NPT Каталог
275
276

*Внешний вид изделия может отличаться от изображения

Открыть PDF

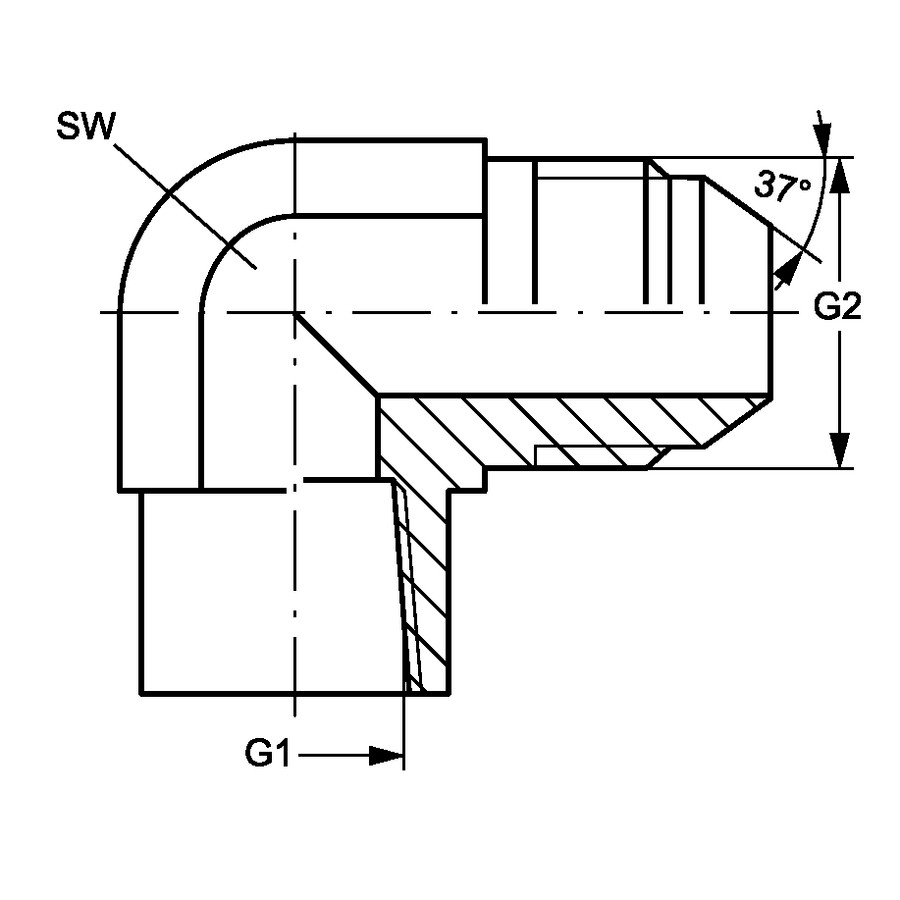

Угловой переходник 90° JIC (штуцер) — NPT (внутренняя резьба)

Защита поверхности: Гальваническое покрытие Конструкция: Угол 90° Материал: Сталь Модель: Навинчиваемый штуцер Норма: ISO 8434-2 Норма соединения 2: SAE J 514 Соединение 1: Внутренняя резьба NPT Соединение 2: Наружная резьба UN/UNF Форма уплотнения 1: Резьбовое уплотнение Форма уплотнения 2: Наружный конус 74°
Code G1 G2 SW (mm)
AD.90.JIC(M)7/16.NPT(IN)1/8 1/8" -27 NPT 7/16" -20 UNF 14
AD.90.JIC(M)1/2.NPT(IN)1/8 1/8" -27 NPT 1/2" -20 UNF 14
AD.90.JIC(M)9/16.NPT(IN)1/8 1/8" -27 NPT 9/16" -18 UNF 14
AD.90.JIC(M)7/16.NPT(IN)1/4 1/4" -18 NPT 7/16" -20 UNF 19
AD.90.JIC(M)1/2.NPT(IN)1/4 1/4" -18 NPT 1/2" -20 UNF 19
AD.90.JIC(M)9/16.NPT(IN)1/4 1/4" -18 NPT 9/16" -18 UNF 19
AD.90.JIC(M)3/4.NPT(IN)1/4 1/4" -18 NPT 3/4" -16 UNF 19
AD.90.JIC(M)9/16.NPT(IN)3/8 3/8" -18 NPT 9/16" -18 UNF 22
AD.90.JIC(M)3/4.NPT(IN)1/2 1/2" -14 NPT 3/4" -16 UNF 27
AD.90.JIC(M)7/8.NPT(IN)1/2 1/2" -14 NPT 7/8" -14 UNF 27
AD.90.JIC(M)1-1/16.NPT(IN)1/2 1/2" -14 NPT 1.1/16" -12 UN 27
AD.90.JIC(M)1-1/16.NPT(IN)3/4 3/4" -14 NPT 1.1/16" -12 UN 33
AD.90.JIC(M)1-5/16.NPT(IN)1 1" -11.5 NPT 1.5/16" -12 UN 41
AD.90.JIC(M)1-5/8.NPT(IN)1-1/4 1.1/4" -11.5 NPT 1.5/8" -12 UN 48
AD.90.JIC(M)1-7/8.NPT(IN)1-1/2 1.1/2" -11.5 NPT 1.7/8" -12 UN 64
