JIS – BSPT Каталог
339
340

*Внешний вид изделия может отличаться от изображения

Открыть PDF

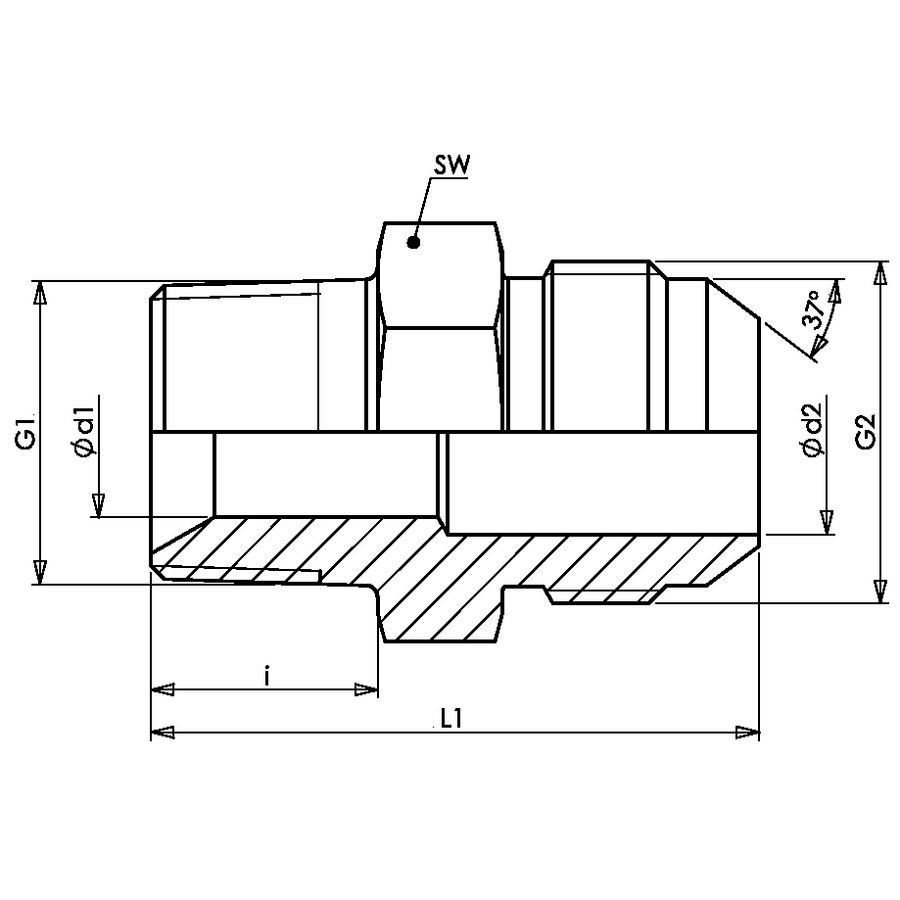

Прямой переходник, дюймовый штуцер JIS — штуцер BSPT

Защита поверхности: Гальваническое покрытие Конструкция: прямые Материал: Сталь Модель: Ввертный штуцер Норма соединения 2: JIS B 8363 / DIN 3852-2 Соединение 1: Наружная резьба BSPT, коническая Соединение 2: Наружная резьба BSP, цилиндрическая Форма уплотнения 1: Резьбовое уплотнение Форма уплотнения 2: Наружный конус 60°
Code G1 G2 L1 SW i d1 d2
AD.JIS(M)1/8.BSPT(M)1/8 R 1/8" -28 G 1/8" -28   14
AD.JIS(M)1/4.BSPT(M)1/4 R 1/4" -19 G 1/4" -19 37 17 13 5 5
AD.JIS(M)3/8.BSPT(M)3/8 R 3/8" -19 G 3/8" -19 8 19 15 11 8
AD.JIS(M)1/2.BSPT(M)1/2 R 1/2" -14 G 1/2" -14 48 22 18 11 11
AD.JIS(M)3/4.BSPT(M)3/4 R 3/4" -14 G 3/4" -14 54 30 20 16 16
AD.JIS(M)1.BSPT(M)1 R 1" -11 G 1" -11 58 36 22 22 22
AD.JIS(M)1-1/4.BSPT(M)1-1/4 R 1 1/4" -11 G 1 1/4" -11 66 46 25 28 28
AD.JIS(M)1-1/2.BSPT(M)1-1/2 R 1 1/2" -11 G 1 1/2" -11 74 50 29 34 34
