Прямой переходник NPT (штуцер) — NPT (гайка)

Защита поверхности: Гальваническое покрытие Конструкция: Прямые Материал: Сталь Модель: Ввертный штуцер Норма: SAE J 514 Соединение 1: Гаечная резьба NPSM Соединение 2: Наружная резьба NPT Форма уплотнения 1: Наружный конус 60° Форма уплотнения 2: Резьбовое уплотнение

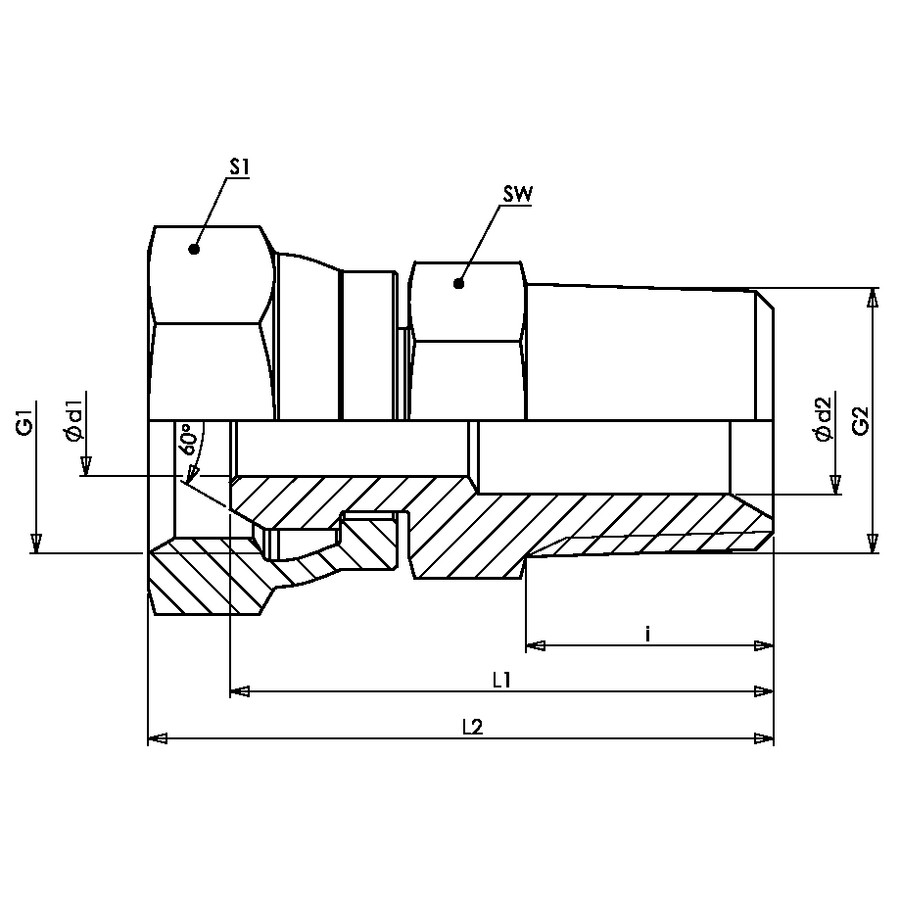

Code	G1	G2	L1	L2	S1	SW	i	Ø d1	Ø d2
AD.NPT(M)1/8.NPT(F)1/8	NPSM 1/8" -27	NPT 1/8" -27	25,1	28,1	14	11		3,3	3,3
AD.NPT(M)1/8.NPT(F)1/4	NPSM 1/4" -18	NPT 1/8" -27	27,3	31,6	19	14	10,1	3,3	3,3
AD.NPT(M)1/4.NPT(F)1/4	NPSM 1/4" -18	NPT 1/4" -18	32,2	36,5	19	14	15	4,5	5,6
AD.NPT(M)3/8.NPT(F)1/4	NPSM 1/4" -18	NPT 3/8" -18	32,4	36,7	19	19	15,3	4,5	8,5
AD.NPT(M)3/8.NPT(F)3/8	NPSM 3/8" -18	NPT 3/8" -18	34	38,8	22	19	15,3	7	8,5
AD.NPT(M)1/2.NPT(F)1/2	NPSM 1/2" -14	NPT 1/2" -14	40	46,6	27	22	20	10	11,5
