Прямой переходник NPT (штуцер) — NPT (штуцер)

Защита поверхности: Гальваническое покрытие Конструкция: Прямые Материал: Сталь Модель: Соединительный штуцер Норма: SAE J 514 Соединение 1: Наружная резьба NPT Соединение 2: Наружная резьба NPT Форма уплотнения 1: Резьбовое уплотнение Форма уплотнения 2: Резьбовое уплотнение

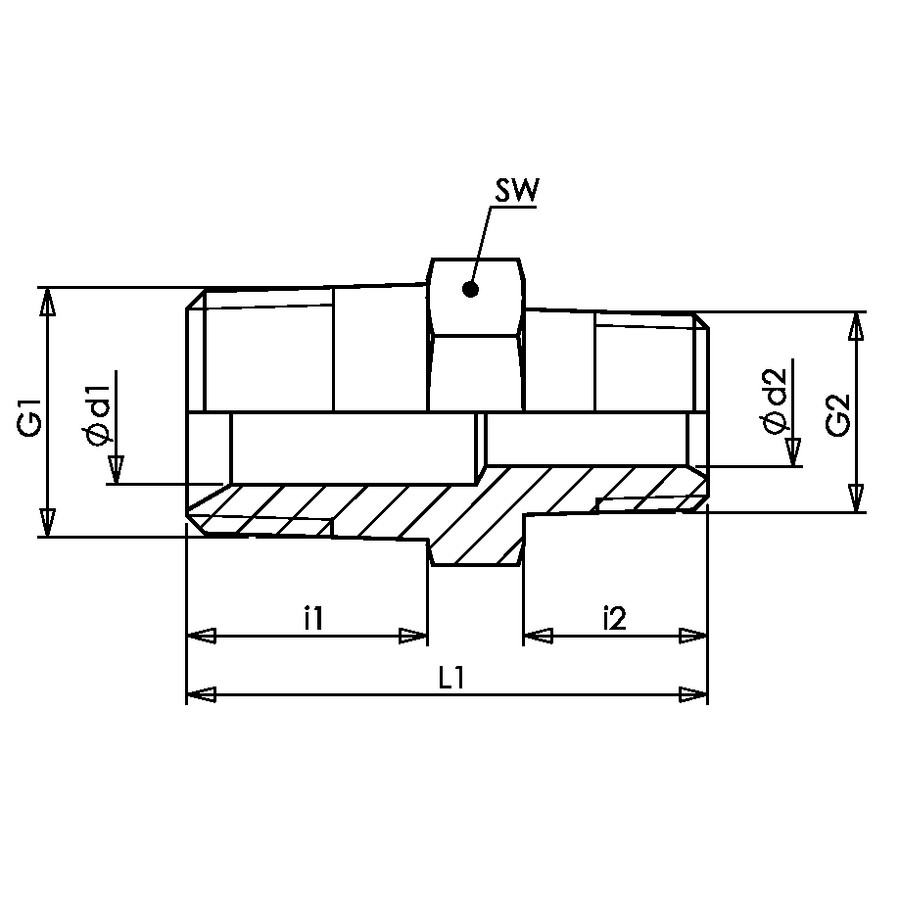

Code	G1	G2	L1	SW	i1	i2	Ø d1	Ø d2
AD.NPT(M)1/8.NPT(M)1/8	NPT 1/8" -27	NPT 1/8" -27	25,5	11	10	10	4,5	4,5
AD.NPT(M)1/8.NPT(M)1/4	NPT 1/4" -18	NPT 1/8" -27	31,5	14	15	10	4,5	4,5
AD.NPT(M)1/4.NPT(M)1/4	NPT 1/4" -18	NPT 1/4" -18	36,5	14	15	15	6	6
AD.NPT(M)1/8.NPT(M)3/8	NPT 3/8" -18	NPT 1/8" -27	31,8	19	15,3	10	9	4,5
AD.NPT(M)1/4.NPT(M)3/8	NPT 3/8" -18	NPT 1/4" -18	36,8	19	15,3	15	9	6
AD.NPT(M)3/8.NPT(M)3/8	NPT 3/8" -18	NPT 3/8" -18	37,1	19	15,3	15,3	9	9
AD.NPT(M)1/4.NPT(M)1/2	NPT 1/2" -14	NPT 1/4" -18	43	22	20	15	12	6
AD.NPT(M)3/8.NPT(M)1/2	NPT 1/2" -14	NPT 3/8" -18	43,3	22	20	15,3	12	9
AD.NPT(M)1/2.NPT(M)1/2	NPT 1/2" -14	NPT 1/2" -14	48	22	20	20	12	12
AD.NPT(M)1/4.NPT(M)3/4	NPT 3/4" -14	NPT 1/4" -18	44,7	27	20,2	15	16,5	6
