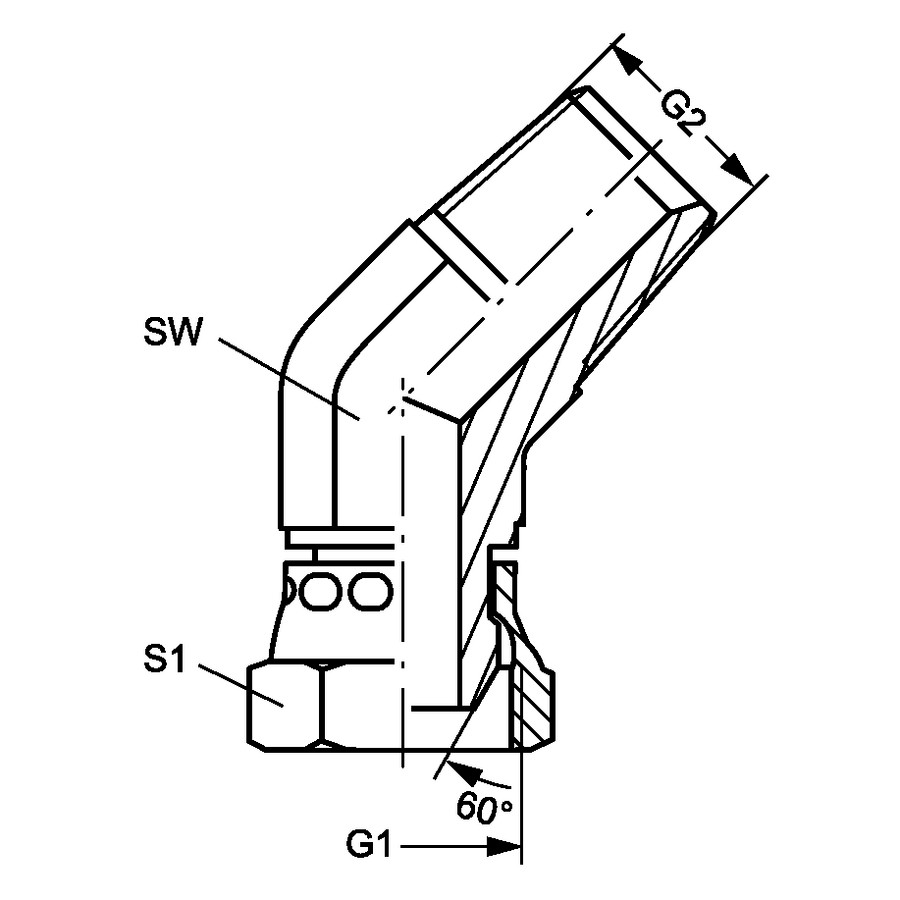

Угловой переходник 45° NPT (штуцер) — NPT (гайка)

Защита поверхности: Гальваническое покрытие Конструкция: Угол 45° Материал: Сталь Модель: Ввертный штуцер Норма: SAE J 514 Соединение 1: Гаечная резьба NPSM Соединение 2: Наружная резьба NPT Форма уплотнения 1: Наружный конус 60° Форма уплотнения 2: Резьбовое уплотнение
Code G1 G2 S1 SW (mm)
AD.45.NPT(M)1/8.NPT(F)1/8 NPT 1/8" -27 NPT 1/8" -27 14 11
AD.45.NPT(M)1/4.NPT(F)1/4 NPT 1/4" -18 NPT 1/4" -18 18 14
AD.45.NPT(M)3/8.NPT(F)3/8 NPT 3/8" -18 NPT 3/8" -18 22 19
AD.45.NPT(M)1/2.NPT(F)3/8 NPT 3/8" -18 NPT 1/2" -14 22 22
AD.45.NPT(M)1/2.NPT(F)1/2 NPT 1/2" -14 NPT 1/2" -14 25 22
AD.45.NPT(M)3/4.NPT(F)1/2 NPT 1/2" -14 NPT 3/4" -14 25 27
AD.45.NPT(M)3/4.NPT(F)3/4 NPT 3/4" -14 NPT 3/4" -14 32 27
AD.45.NPT(M)1.NPT(F)3/4 NPT 3/4" -14 NPT 1" -11.5 32 33
AD.45.NPT(M)3/4.NPT(F)1 NPT 1" -11.5 NPT 3/4" -14 38 33
AD.45.NPT(M)1.NPT(F)1 NPT 1" -11.5 NPT 1" -11.5 38 33
AD.45.NPT(M)1-1/4.NPT(F)1-1/4 NPT 1.1/4" -11.5 NPT 1.1/4" -11.5 48 41
AD.45.NPT(M)1-1/2.NPT(F)1-1/2 NPT 1.1/2" -11.5 NPT 1.1/2" -11.5 54 48
AD.45.NPT(M)2.NPT(F)2 NPT 2" -11.5 NPT 2" -11.5 67 64
