Угловой переходник 90° NPT (гайка) — UNF (штуцер с OR)

Защита поверхности: Гальваническое покрытие Конструкция: Угол 90° Материал: Сталь Модель: Ввертный штуцер с регулировкой положения Норма: SAE J 514 Норма соединения 2: ISO 11926-3 Соединение 1: Наружная резьба UN/UNF Соединение 2: Гаечная резьба NPSM Форма уплотнения 1: Уплотнение ввертного штуцера кольцом круглого сечения Форма уплотнения 2: Наружный конус 60°

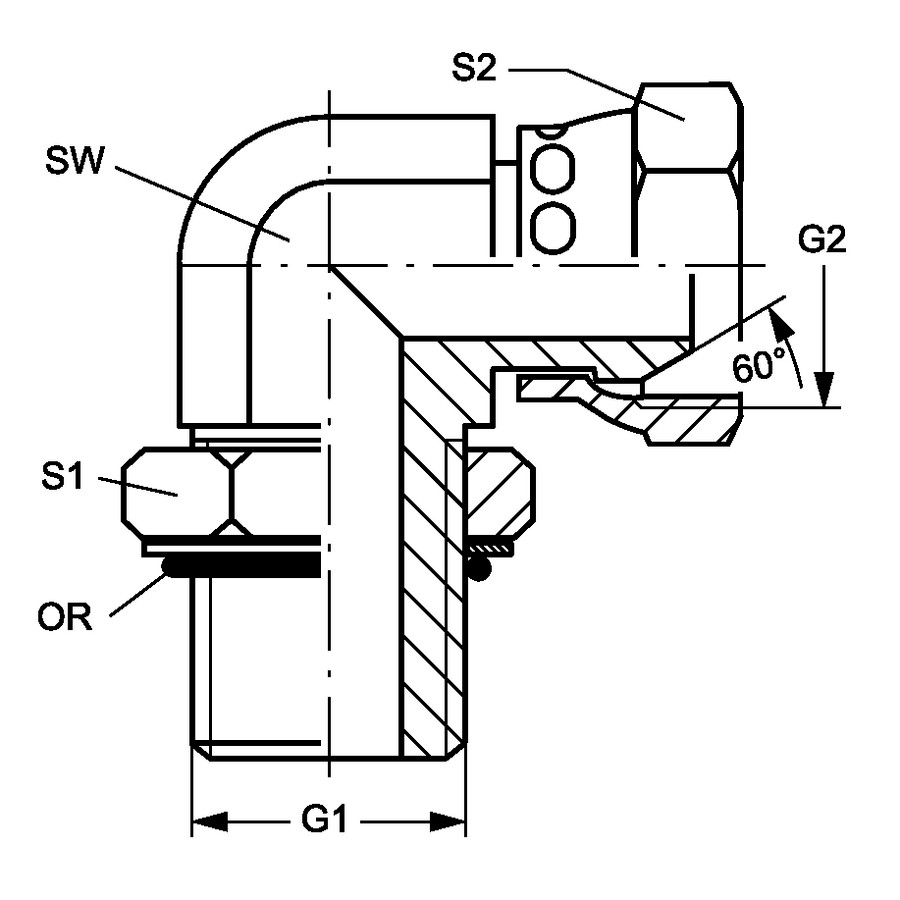

Code	OR	G1	G2	S1	S2	SW (mm)	Масса, кг
AD.90.NPT(F)1/4.UNF(M)7/16.OR	8.92 x 1.83	UNF 7/16" -20	NPT 1/4" -18	14	18	11	0,04
AD.90.NPT(F)1/4.UNF(M)9/16.OR	11.90 x 1.98	UNF 9/16" -18	NPT 1/4" -18	18	18	14	0,047
AD.90.NPT(F)3/8.UNF(M)9/16.OR	11.90 x 1.98	UNF 9/16" -18	NPT 3/8" -18	18	25	14	0,084
AD.90.NPT(F)1/2.UNF(M)3/4.OR	16.36 x 2.20	UNF 3/4" -16	NPT 1/2" -14	22	25	19	0,094
AD.90.NPT(F)3/4.UNF(M)3/4.OR	16.36 x 2.20	UNF 3/4" -16	NPT 3/4" -14	22	32	19	0,131
AD.90.NPT(F)3/8.UNF(M)7/8.OR	19.18 x 2.46	UNF 7/8" -14	NPT 3/8" -18	25	22	22	0,2
AD.90.NPT(F)1/2.UNF(M)7/8.OR	19.18 x 2.46	UNF 7/8" -14	NPT 1/2" -14	25	25	22	0,094
AD.90.NPT(F)3/4.UNF(M)7/8.OR	19.18 x 2.46	UNF 7/8" -14	NPT 3/4" -14	25	32	22	0,323
AD.90.NPT(F)1/2.UNF(M)1-1/16.OR	23.47 x 2.95	UN 1.1/16" -12	NPT 1/2" -14	32	25	27	0,618
AD.90.NPT(F)3/4.UNF(M)1-1/16.OR	23.47 x 2.95	UN 1.1/16" -12	NPT 3/4" -14	32	32	27	0,106
AD.90.NPT(F)1.UNF(M)1-5/16.OR	29.74 x 2.95	UN 1.5/16" -12	NPT 1" -11.5	38	38	33	0,549
