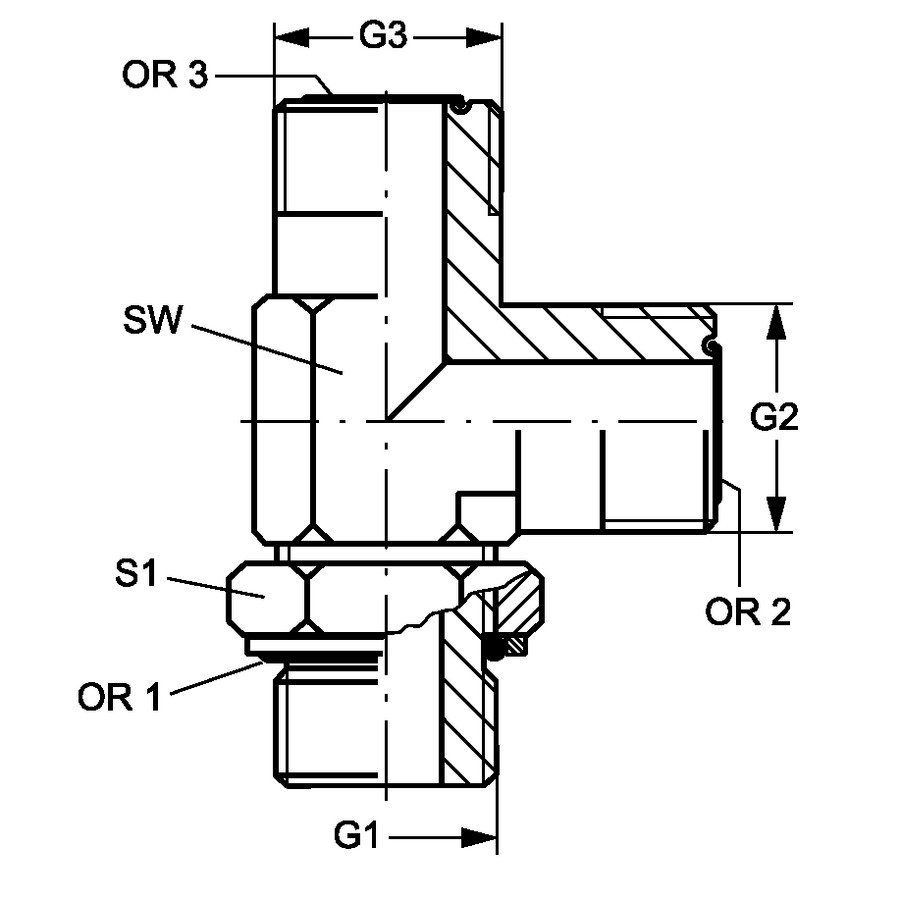

Тройник ORFS L-форма, два штуцера ORFS — штуцер BSP с OK

Защита поверхности: Гальваническое покрытие Конструкция: L-образная форма Материал: Сталь Модель: Ввертный штуцер с регулировкой положения Норма: ISO 8434-3 Норма соединения 2: ISO 1179-3 Соединение 1: Наружная резьба BSP, цилиндрическая Соединение 2 + 3: Наружная резьба ORFS Форма уплотнения 1: Кольцо круглого сечения и камерное кольцо Форма уплотнения 2 + 3: Плоское уплотнение с кольцом круглого сечения
Code OR1 OR2 + OR3 G1 G2 + G3 S1 SW (mm)
AD.LF.ORFS(M)9/16.BSP(M)1/8.OK 8.00 x 2.00 7.65 x 1.78 G 1/8" -28 UNF 9/16" -18 14 14
AD.LF.ORFS(M)9/16.BSP(M)1/4.OK 10.77 x 2.62 7.65 x 1.78 G 1/4" -19 UNF 9/16" -18 19 19
AD.LF.ORFS(M)11/16.BSP(M)1/4.OK 10.77 x 2.62 9.25 x 1.78 G 1/4" -19 UN 11/16" -16 19 19
AD.LF.ORFS(M)11/16.BSP(M)3/8.OK 13.94 x 2.62 9.25 x 1.78 G 3/8" -19 UN 11/16" -16 22 19
AD.LF.ORFS(M)13/16.BSP(M)3/8.OK 13.94 x 2.62 12.42 x 1.78 G 3/8" -19 UN 13/16" -16 22 19
AD.LF.ORFS(M)13/16.BSP(M)1/2.OK 17.86 x 2.62 12.42 x 1.78 G 1/2" -14 UN 13/16" -16 27 27
AD.LF.ORFS(M)1.BSP(M)1/2.OK 17.86 x 2.62 15.60 x 1.78 G 1/2" -14 UNS 1" -14 27 27
AD.LF.ORFS(M)1.BSP(M)3/4.OK 23.47 x 2.62 15.60 x 1.78 G 3/4" -14 UNS 1" -14 36 30
AD.LF.ORFS(M)1-3/16.BSP(M)3/4.OK 23.47 x 2.62 18.77 x 1.78 G 3/4" -14 UN 1.3/16" -12 36 30
AD.LF.ORFS(M)1-3/16.BSP(M)1.OK 29.75 x 3.53 18.77 x 1.78 G 1" -11 UN 1.3/16" -12 41 36
AD.LF.ORFS(M)1-7/16.BSP(M)1.OK 29.75 x 3.53 23.52 x 1.78 G 1" -11 UN 1.7/16" -12 41 36
AD.LF.ORFS(M)1-11/16.BSP(M)1-1/4.OK 37.69 x 3.53 29.87 x 1.78 G 1.1/4" -11 UN 1.11/16" -12 50 41
AD.LF.ORFS(M)2.BSP(M)1-1/2.OK 44.04 x 3.53 37.82 x 1.78 G 1.1/2" -11 UN 2" -12 55 48
