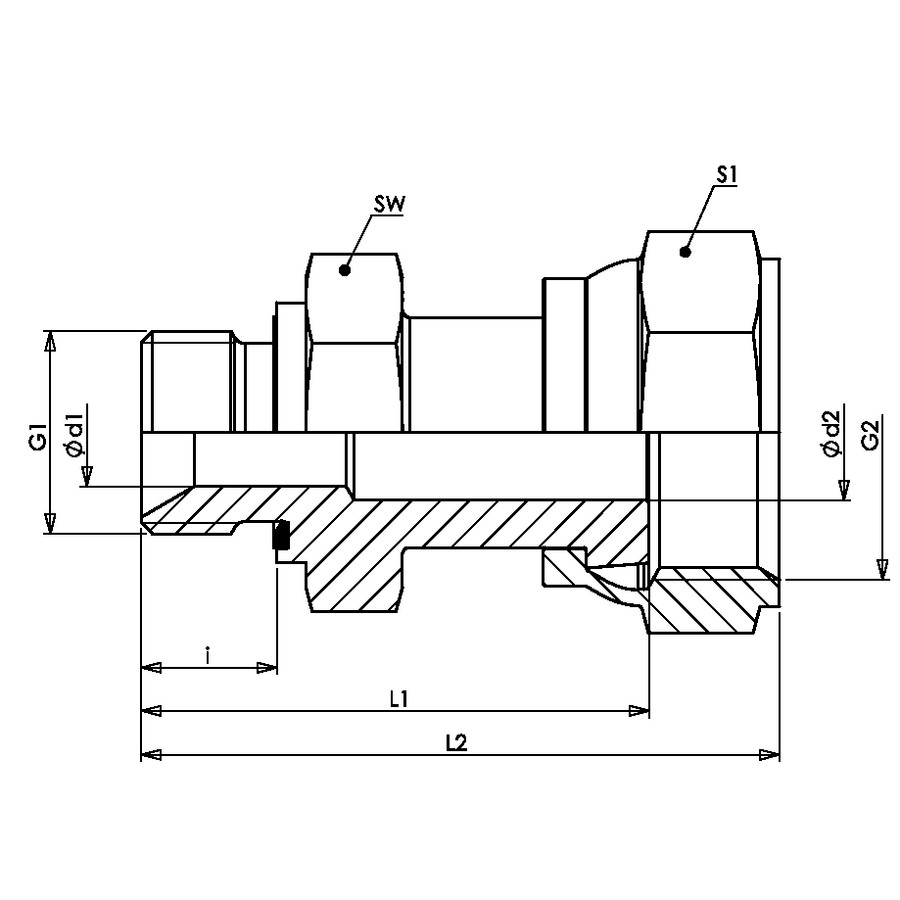

Прямой переходник ORFS (гайка) — BSP (штуцер с ED)

Защита поверхности: Гальваническое покрытие Конструкция: Прямые Материал: Сталь Модель: Ввертный штуцер Норма: ISO 8434-3 Соединение 1: Наружная резьба BSP, цилиндрическая Соединение 2: Гаечная резьба ORFS Форма уплотнения 1: Эластомерное уплотнение ED Форма уплотнения 2: Плоское уплотнение
Code PN BSP G1 ORFS G2 SW S1
AD.ORFS(F)9/16.BSP(M)1/8.ED PN 500 G 1/8" -28 9/16" -18 UNF 14 17
AD.ORFS(F)9/16.BSP(M)1/4.ED PN 500 G 1/4" -19 9/16" -18 UNF 19 17
AD.ORFS(F)11/16.BSP(M)1/4.ED PN 630 G 1/4" -19 11/16" -16 UN 19 22
AD.ORFS(F)13/16.BSP(M)1/4.ED PN 630 G 1/4" -19 13/16" -16 UN 22 24
AD.ORFS(F)11/16.BSP(M)3/8.ED PN 630 G 3/8" -19 11/16" -16 UN 22 22
AD.ORFS(F)13/16.BSP(M)3/8.ED PN 630 G 3/8" -19 13/16" -16 UN 22 24
AD.ORFS(F)11/16.BSP(M)1/2.ED PN 420 G 1/2" -14 11/16" -16 UN 27 22
AD.ORFS(F)13/16.BSP(M)1/2.ED PN 420 G 1/2" -14 13/16" -16 UN 27 24
AD.ORFS(F)1.BSP(M)1/2.ED PN 400 G 1/2" -14 1" -14 UNS 27 30
AD.ORFS(F)1-3/16.BSP(M)1/2.ED PN 420 G 1/2" -14 1.3/16" -12 UN 30 36
AD.ORFS(F)1.BSP(M)3/4.ED PN 420 G 3/4" -14 1" -14 UNS 32 30
AD.ORFS(F)1-3/16.BSP(M)3/4.ED PN 400 G 3/4" -14 1.3/16" -12 UN 32 36
AD.ORFS(F)1-7/16.BSP(M)1.ED PN 400 G 1" -11 1.7/16" -12 UN 41 41
AD.ORFS(F)1-11/16.BSP(M)1-1/4.ED PN 250 G 1.1/4" -11 1.11/16" -12 UN 50 50
AD.ORFS(F)2.BSP(M)1-1/2.ED PN 250 G 1.1/2" -11 2" -12 UN 55 60
