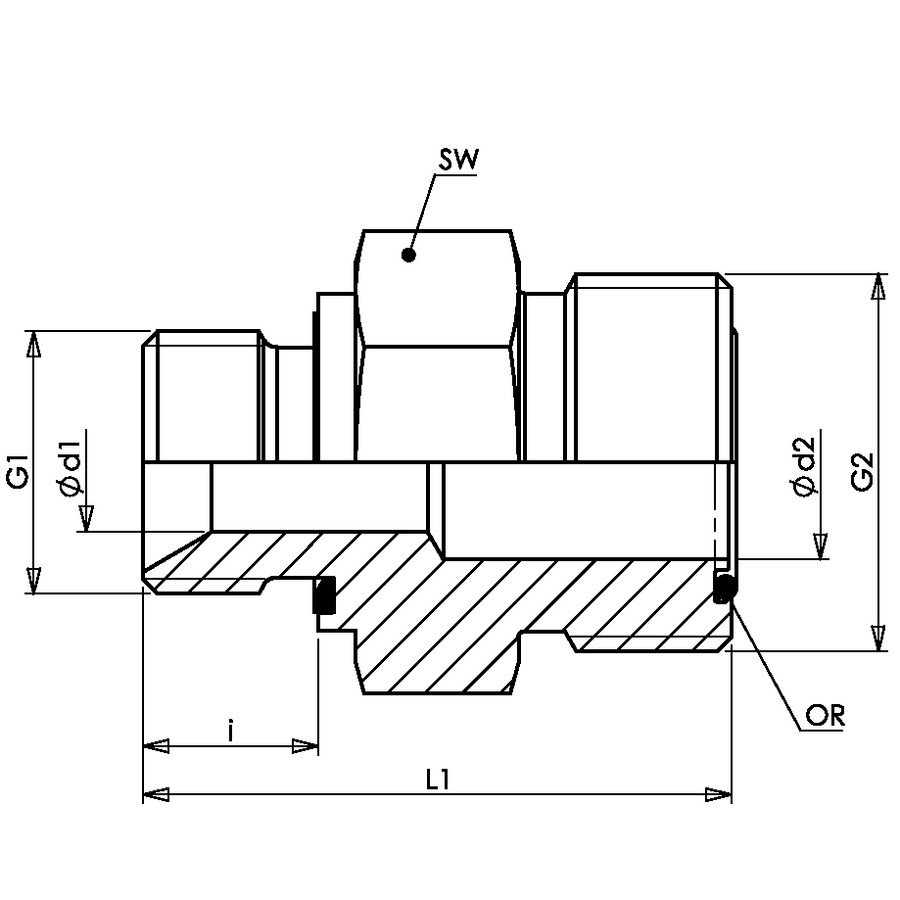

Прямой переходник ORFS (штуцер) — BSP (штуцер с ED)

Защита поверхности: Гальваническое покрытие Конструкция: Прямые Материал: Сталь Модель: Ввертный штуцер Норма: ISO 8434-3 Соединение 1: Наружная резьба BSP, цилиндрическая Соединение 2: Наружная резьба ORFS Форма уплотнения 1: Эластомерное уплотнение ED Форма уплотнения 2: Плоское уплотнение с кольцом круглого сечения
Code BSP G1 ORFS G2 SW OR
AD.ORFS(M)9/16.BSP(M)1/8.ED G 1/8" -28 9/16" -18 UNF 17 7,65 x 1,78
AD.ORFS(M)11/16.BSP(M)1/8.ED G 1/8" -28 11/16" -16 UN 19 9,25 x 1,78
AD.ORFS(M)9/16.BSP(M)1/4.ED G 1/4" -19 9/16" -18 UNF 19 7,65 x 1,78
AD.ORFS(M)11/16.BSP(M)1/4.ED G 1/4" -19 11/16" -16 UN 19 9,25 x 1,78
AD.ORFS(M)13/16.BSP(M)1/4.ED G 1/4" -19 13/16" -16 UN 22 12,42 x 1,78
AD.ORFS(M)9/16.BSP(M)3/8.ED G 3/8" -19 9/16" -18 UNF 22 7,65 x 1,78
AD.ORFS(M)11/16.BSP(M)3/8.ED G 3/8" -19 11/16" -16 UN 22 9,25 x 1,78
AD.ORFS(M)13/16.BSP(M)3/8.ED G 3/8" -19 13/16" -16 UN 22 12,42 x 1,78
AD.ORFS(M)1.BSP(M)3/8.ED G 3/8" -19 1" -14 UNS 27 15,60 x 1,78
AD.ORFS(M)9/16.BSP(M)1/2.ED G 1/2" -14 9/16" -18 UNF 27 7,65 x 1,78
AD.ORFS(M)11/16.BSP(M)1/2.ED G 1/2" -14 11/16" -16 UN 27 9,25 x 1,78
AD.ORFS(M)13/16.BSP(M)1/2.ED G 1/2" -14 13/16" -16 UN 27 12,42 x 1,78
AD.ORFS(M)1.BSP(M)1/2.ED G 1/2" -14 1" -14 UNS 27 15,60 x 1,78
AD.ORFS(M)1-3/16.BSP(M)1/2.ED G 1/2" -14 1.3/16" -12 UN 32 18,77 x 1,78
AD.ORFS(M)11/16.BSP(M)3/4.ED G 3/4" -14 11/16" -16 UN 32 9,25 x 1,78
AD.ORFS(M)13/16.BSP(M)3/4.ED G 3/4" -14 13/16" -16 UN 32 12,42 x 1,78
AD.ORFS(M)1.BSP(M)3/4.ED G 3/4" -14 1" -14 UNS 32 15,60 x 1,78
AD.ORFS(M)1-3/16.BSP(M)3/4.ED G 3/4" -14 1.3/16" -12 UN 32 18,77 x 1,78
AD.ORFS(M)1-7/16.BSP(M)3/4.ED G 3/4" -14 1.7/16" -12 UN 41 23,52 x 1,78
AD.ORFS(M)1.BSP(M)1.ED G 1" -11 1" -14 UNS 41 15,60 x 1,78
AD.ORFS(M)1-3/16.BSP(M)1.ED G 1" -11 1.3/16" -12 UN 41 18,77 x 1,78
AD.ORFS(M)1-7/16.BSP(M)1.ED G 1" -11 1.7/16" -12 UN 41 23,52 x 1,78
AD.ORFS(M)1-11/16.BSP(M)1.ED G 1" -11 1.11/16" -12 UN 46 29,87 x 1,78
AD.ORFS(M)1-7/16.BSP(M)1-1/4.ED G 1.1/4" -11 1.7/16" -12 UN 50 23,52 x 1,78
AD.ORFS(M)1-11/16.BSP(M)1-1/4.ED G 1.1/4" -11 1.11/16" -12 UN 50 29,87 x 1,78
AD.ORFS(M)1-7/16.BSP(M)1-1/2.ED G 1.1/2" -11 1.7/16" -12 UN 55 23,52 x 1,78
AD.ORFS(M)1-11/16.BSP(M)1-1/2.ED G 1.1/2" -11 1.11/16" -12 UN 55 29,87 x 1,78
AD.ORFS(M)2.BSP(M)1-1/2.ED G 1.1/2" -11 2" -12 UN 55 37,82 x 1,78
