ORFS – BSP Каталог
sh-25
sh-26

*Внешний вид изделия может отличаться от изображения

Открыть PDF

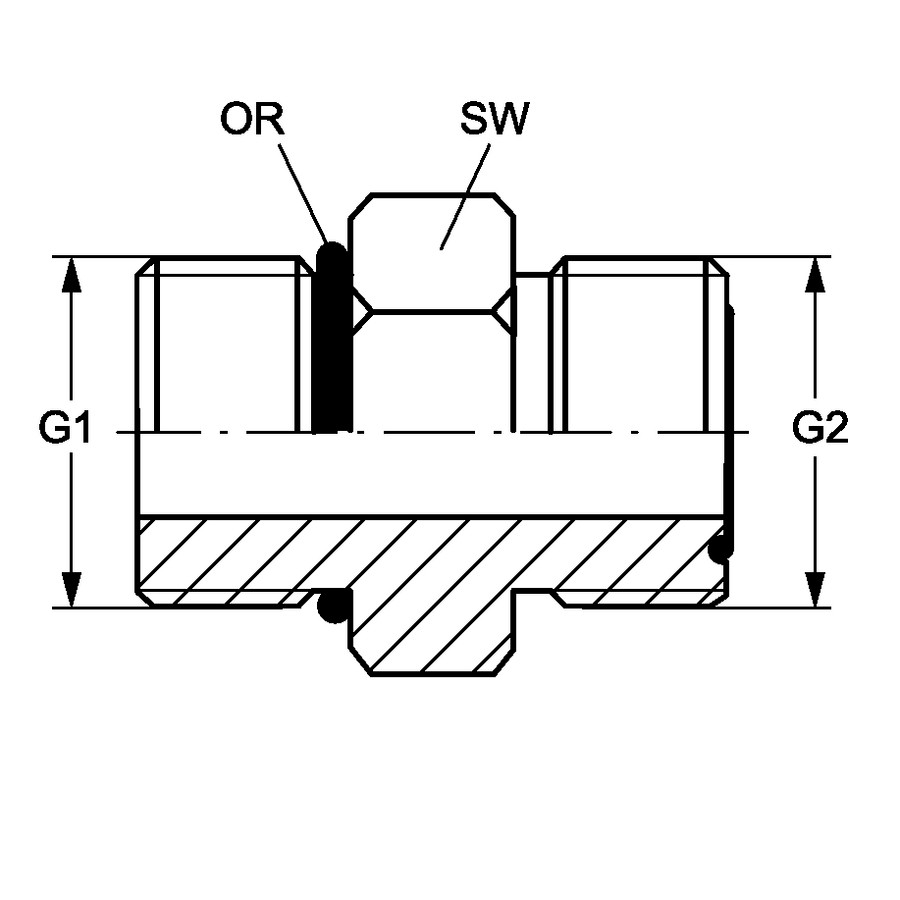

Прямой переходник ORFS (штуцер) — BSP (штуцер с OR)

Защита поверхности: Гальваническое покрытие Конструкция: Прямые Материал: Сталь Модель: Ввертный штуцер Норма: ISO 8434-3 Соединение 1: Наружная резьба BSP, цилиндрическая Соединение 2: Наружная резьба ORFS Форма уплотнения 1: Кольцо круглого сечения Форма уплотнения 2: Плоское уплотнение с кольцом круглого сечения
Code BSP G1 ORFS G2 SW OR1 OR2
AD.ORFS(M)9/16.BSP(M)1/8.OR G 1/8" -28 9/16" -18 UNF 16 7,65 x 1,78 7,65 x 1,78
AD.ORFS(M)11/16.BSP(M)1/8.OR G 1/8" -28 11/16" -16 UN 20 7,65 x 1,78 9,25 x 1,78
AD.ORFS(M)9/16.BSP(M)1/4.OR G 1/4" -19 9/16" -18 UNF 20 10,77 x 2,62 7,65 x 1,78
AD.ORFS(M)11/16.BSP(M)1/4.OR G 1/4" -19 11/16" -16 UN 20 10,77 x 2,62 9,25 x 1,78
AD.ORFS(M)13/16.BSP(M)1/4.OR G 1/4" -19 13/16" -16 UN 24 10,77 x 2,62 12,42 x 1,78
AD.ORFS(M)9/16.BSP(M)3/8.OR G 3/8" -19 9/16" -18 UNF 24 13,94 x 2,62 7,65 x 1,78
AD.ORFS(M)11/16.BSP(M)3/8.OR G 3/8" -19 11/16" -16 UN 24 13,94 x 2,62 9,25 x 1,78
AD.ORFS(M)13/16.BSP(M)3/8.OR G 3/8" -19 13/16" -16 UN 24 13,94 x 2,62 12,42 x 1,78
AD.ORFS(M)1.BSP(M)3/8.OR G 3/8" -19 1" -14 UNS 28 13,94 x 2,62 15,60 x 1,78
AD.ORFS(M)9/16.BSP(M)1/2.OR G 1/2" -14 9/16" -18 UNF 28 17,86 x 2,62 7,65 x 1,78
AD.ORFS(M)11/16.BSP(M)1/2.OR G 1/2" -14 11/16" -16 UN 28 17,86 x 2,62 9,25 x 1,78
AD.ORFS(M)13/16.BSP(M)1/2.OR G 1/2" -14 13/16" -16 UN 28 17,86 x 2,62 12,42 x 1,78
AD.ORFS(M)1.BSP(M)1/2.OR G 1/2" -14 1" -14 UNS 28 17,86 x 2,62 15,60 x 1,78
AD.ORFS(M)1-3/16.BSP(M)1/2.OR G 1/2" -14 1.3/16" -12 UN 35 17,86 x 2,62 18,77 x 1,78
AD.ORFS(M)11/16.BSP(M)3/4.OR G 3/4" -14 11/16" -16 UN 35 23,47 x 2,62 9,25 x 1,78
AD.ORFS(M)13/16.BSP(M)3/4.OR G 3/4" -14 13/16" -16 UN 35 23,47 x 2,62 12,42 x 1,78
AD.ORFS(M)1.BSP(M)3/4.OR G 3/4" -14 1" -14 UNS 35 23,47 x 2,62 15,60 x 1,78
AD.ORFS(M)1-3/16.BSP(M)3/4.OR G 3/4" -14 1.3/16" -12 UN 35 23,47 x 2,62 18,77 x 1,78
AD.ORFS(M)1-7/16.BSP(M)3/4.OR G 3/4" -14 1.7/16" -12 UN 43 23,47 x 2,62 23,52 x 1,78
AD.ORFS(M)1-3/16.BSP(M)1.OR G 1" -11 1.3/16" -12 UN 43 29,75 x 3,53 18,77 x 1,78
AD.ORFS(M)1-7/16.BSP(M)1.OR G 1" -11 1.7/16" -12 UN 43 29,75 x 3,53 23,52 x 1,78
AD.ORFS(M)1-11/16.BSP(M)1.OR G 1" -11 1.11/16" -12 UN 45 29,75 x 3,53 29,87 x 1,78
AD.ORFS(M)1-3/16.BSP(M)1-1/4.OR G 1.1/4" -11 1.3/16" -12 UN 52 37,69 x 3,53 18,77 x 1,78
AD.ORFS(M)1-7/16.BSP(M)1-1/4.OR G 1.1/4" -11 1.7/16" -12 UN 52 37,69 x 3,53 23,52 x 1,78
AD.ORFS(M)1-11/16.BSP(M)1-1/4.OR G 1.1/4" -11 1.11/16" -12 UN 52 37,69 x 3,53 29,87 x 1,78
AD.ORFS(M)1-11/16.BSP(M)1-1/2.OR G 1.1/2" -11 1.11/16" -12 UN 58 44,04 x 3,53 29,87 x 1,78
AD.ORFS(M)2.BSP(M)1-1/2.OR G 1.1/2" -11 2" -12 UN 58 44,04 x 3,53 37,82 x 1,78
