ORFS – JIC Каталог
p3
p3-3

*Внешний вид изделия может отличаться от изображения

Открыть PDF

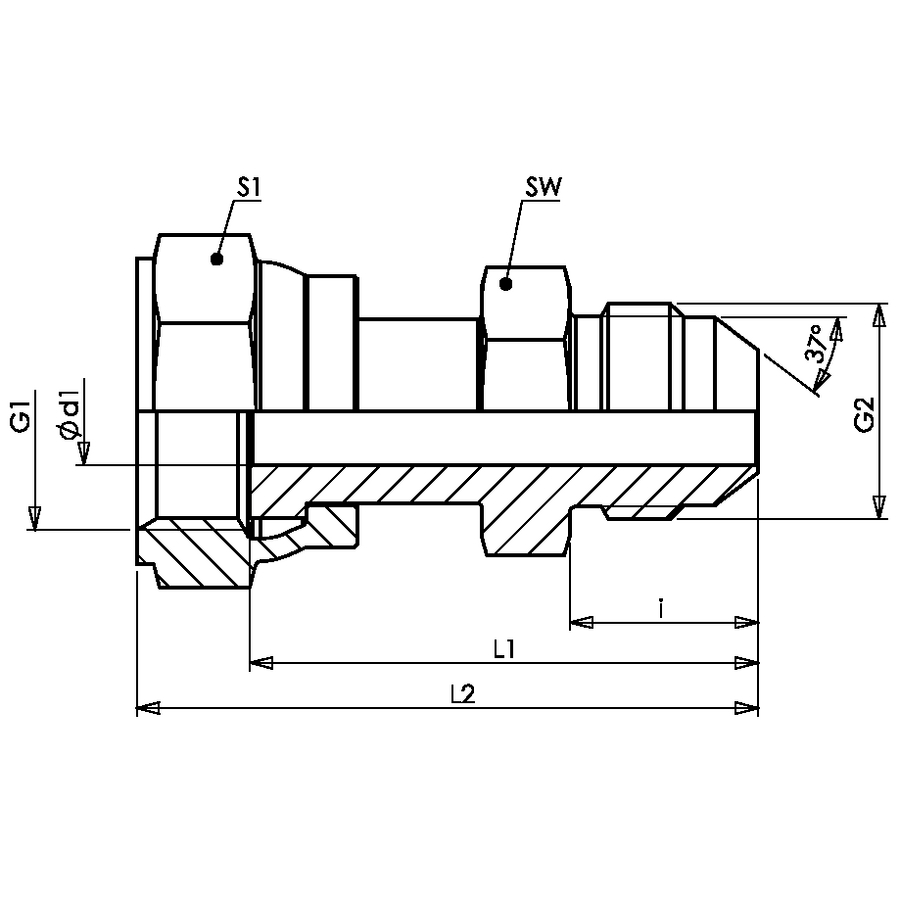

Прямой переходник ORFS (гайка) — JIC (штуцер)

Защита поверхности: Гальваническое покрытие Конструкция: Прямые Материал: Сталь Модель: Соединители Норма: ISO 8434-3 Норма соединения 2: ISO 8434-2 Соединение 1: Гаечная резьба ORFS Соединение 2: Наружная резьба UN/UNF Форма уплотнения 1: Плоское уплотнение Форма уплотнения 2: Наружный конус 74°
Code ORFS G1 JIC G2 L1 L2 S1 SW i Ø d1
AD.ORFS(F)9/16.JIC(M)7/16 UNF 9/16″ -18 UNF 7/16″ -20 36,5 44 19 14 14 4,4
AD.ORFS(F)11/16.JIC(M)9/16 UN 11/16″ -16 UNF 9/16″ -18 39 47,5 22 17 14,1 6,4
AD.ORFS(F)13/16.JIC(M)3/4 UN 13/16″ -16 UNF 3/4″ -16 45 55 27 22 16,7 9,5
AD.ORFS(F)1.JIC(M)7/8 UNS 1″ -14 UNF 7/8″ -14 53,5 66 30 24 19,3 12,3
AD.ORFS(F)1-3/16.JIC(M)1-1/16 UN 1.3/16″ -12 UN 1.1/16″ -12 58,5 72 36 30 21,9 15,5
AD.ORFS(F)1-7/16.JIC(M)1-5/16 UN 1.7/16″ -12 UN 1.5/16″ -12 60,5 74 41 36 — —
