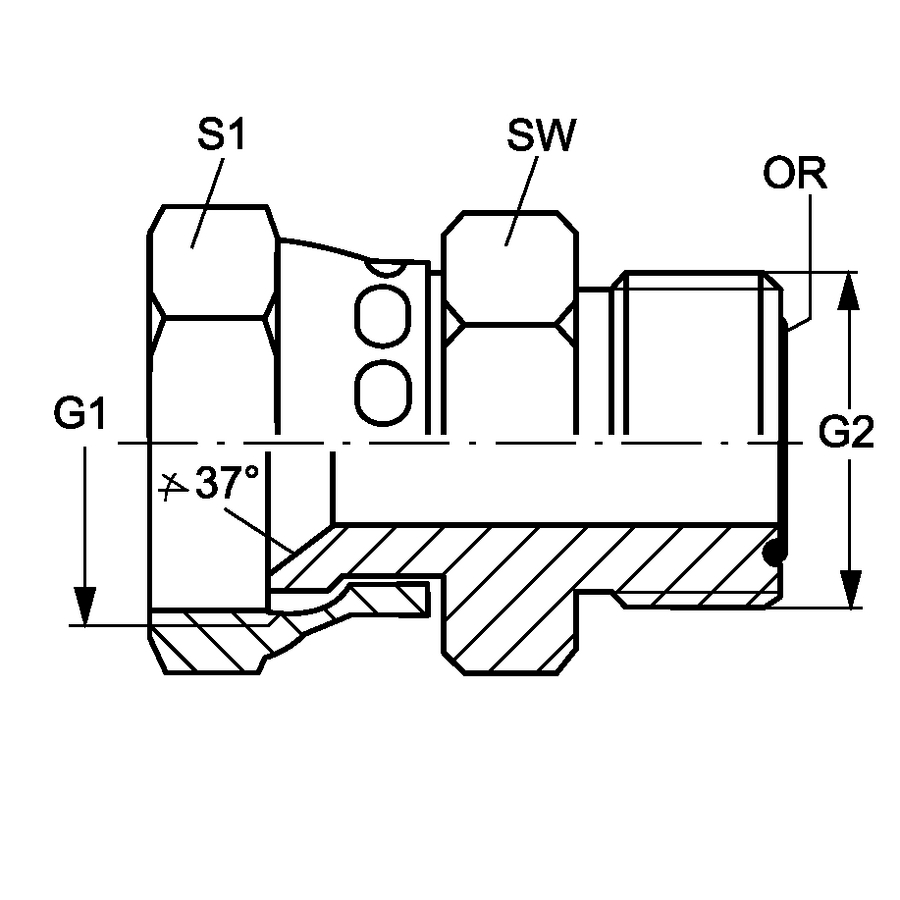

Прямой переходник ORFS (штуцер) — JIC (гайка)

Защита поверхности: Гальваническое покрытие Конструкция: Прямые Материал: Сталь Модель: Соединители Норма: ISO 8434-2; ISO 8434-3 Норма соединения 2: ISO 8434-3 Соединение 1: Гаечная резьба UN/UNF Соединение 2: Наружная резьба ORFS Форма уплотнения 1: Внутренний конус 74° Форма уплотнения 2: Плоское уплотнение с кольцом круглого сечения
Code JIC G1 ORFS G2 SW S1 OR
AD.ORFS(M)9/16.JIC(F)7/16 7/16″ -20 UNF 9/16″ -18 UNF 16 14 7,65 x 1,78
AD.ORFS(M)11/16.JIC(F)9/16 9/16″ -18 UNF 11/16″ -16 UN 19 18 9,25 x 1,78
AD.ORFS(M)13/16.JIC(F)3/4 3/4″ -16 UNF 13/16″ -16 UN 22 22 12,42 x 1,78
AD.ORFS(M)1.JIC(F)7/8 7/8″ -14 UNF 1″ -14 UNS 27 25 15,60 x 1,78
AD.ORFS(M)1-3/16.JIC(F)1-1/16 1.1/16" -12 UN 1.3/16″ -12 UN 32 32 18,77 x 1,78
AD.ORFS(M)1-7/16.JIC(F)1-5/16 1.5/16″ -12 UN 1.7/16″ -12 UN 38 38 23,53 x 1,78
