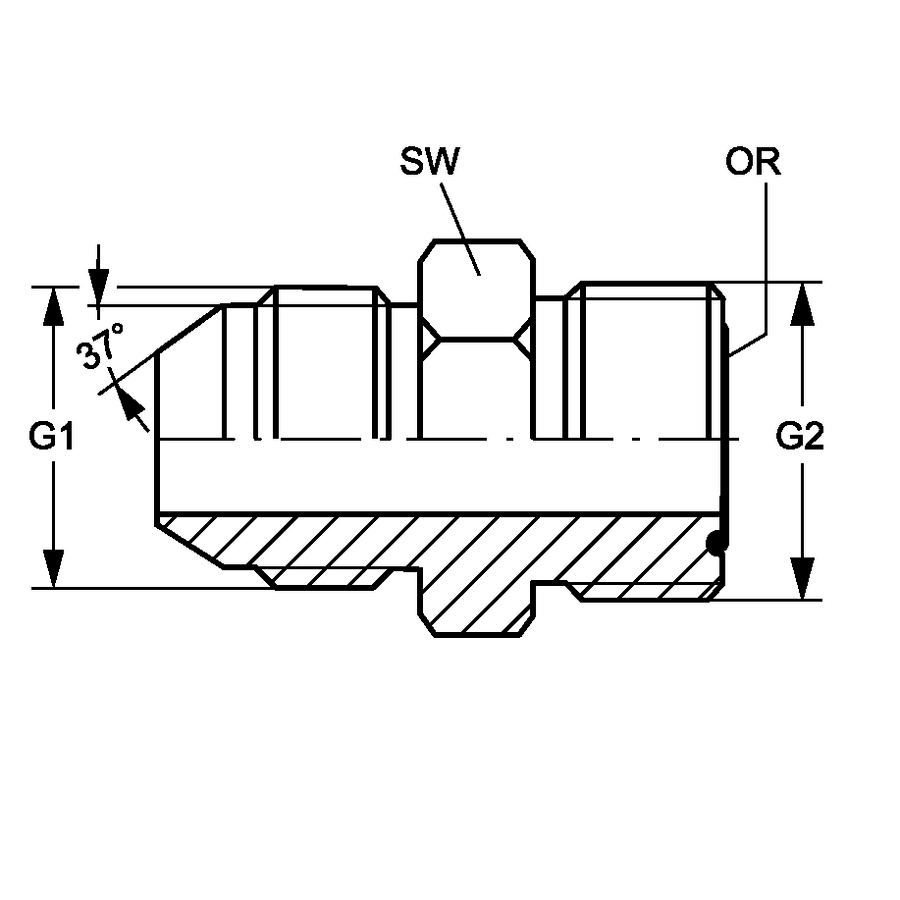

Прямой переходник ORFS (штуцер) — JIC (штуцер)

Защита поверхности: Гальваническое покрытие Конструкция: Прямые Материал: Сталь Модель: Соединительный штуцер Норма: ISO 8434-2; ISO 8434-3 Норма соединения 2: ISO 8434-3 Соединение 1: Наружная резьба UN/UNF Соединение 2: Наружная резьба ORFS Форма уплотнения 1: Наружный конус 74° Форма уплотнения 2: Плоское уплотнение с кольцом круглого сечения
Code JIC G1 ORFS G2 SW, мм OR
AD.ORFS(M)9/16.JIC(M)7/16 7/16 UNF 7/16″ -20 9/16 UNF 9/16″ -18 16 7.65 x 1.78
AD.ORFS(M)11/16.JIC(M)1/2 1/2 UNF 1/2″ -20 11/16 UN 11/16″ -16 19 9.25 x 1.78
AD.ORFS(M)11/16.JIC(M)9/16 9/16 UNF 9/16″ -18 11/16 UN 11/16″ -16 19 9.25 x 1.78
AD.ORFS(M)13/16.JIC(M)3/4 3/4 UNF 3/4″ -16 13/16 UN 13/16″ -16 22 12.42 x 1.78
AD.ORFS(M)1.JIC(M)7/8 7/8 UNF 7/8″ -14 1 UNS 1″ -14 27 15.60 x 1.78
AD.ORFS(M)1-3/16.JIC(M)1-1/16 1-1/16 UN 1.1/16″ -12 1-3/16 UN 1.3/16″ -12 32 18.77 x 1.78
AD.ORFS(M)1-7/16.JIC(M)1-5/16 1-5/16 UN 1.5/16″ -12 1-7/16 UN 1.7/16″ -12 38 23.53 x 1.78
AD.ORFS(M)1-11/16.JIC(M)1-5/8 1-5/8 UN 1.5/8″ -12 1-11/16 UN 1.11/16″ -12 45 29.87 x 1.78
AD.ORFS(M)2.JIC(M)1-7/8 1-7/8 UN 1.7/8″ -12 2 UN 2″ -12 54 37.82 x 1.78
