Прямой переходник ORFS (штуцер) — UNF (штуцер с OR)

Защита поверхности: Гальваническое покрытие Конструкция: Прямые Материал: Сталь Модель: Ввертный штуцер Норма: ISO 8434-3 Соединение 1: Наружная резьба UN/UNF Соединение 2: Наружная резьба ORFS Форма уплотнения 1: Кольцо круглого сечения Форма уплотнения 2: Плоское уплотнение с кольцом круглого сечения

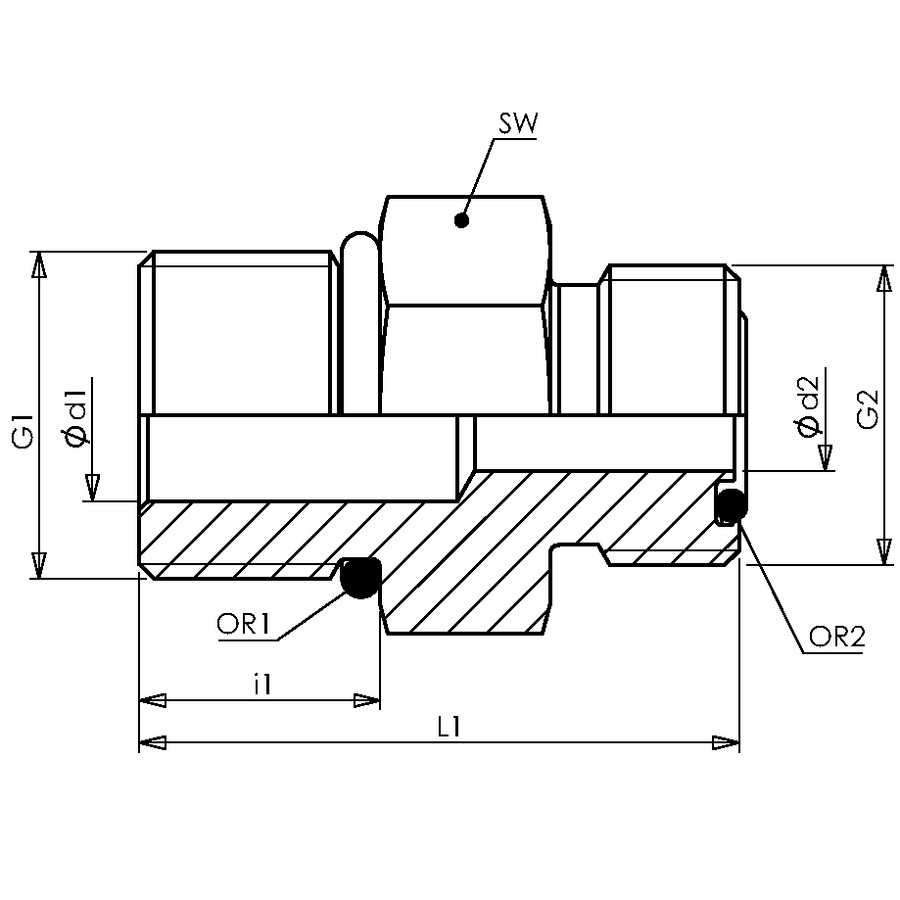

Code UNF G1 ORFS G2 SW OR1 OR2
AD.ORFS(M)9/16.UNF(M)7/16.OR 7/16" -20 UNF 9/16" -18 UNF 17 8,92 x 1,83 7,65 x 1,78
AD.ORFS(M)11/16.UNF(M)7/16.OR 7/16" -20 UNF 11/16" -16 UN 19 8,92 x 1,83 9,25 x 1,78
AD.ORFS(M)9/16.UNF(M)1/2.OR 1/2" -20 UNF 9/16" -18 UNF 19 10,52 x 1,83 7,65 x 1,78
AD.ORFS(M)11/16.UNF(M)1/2.OR 1/2" -20 UNF 11/16" -16 UN 19 10,52 x 1,83 9,25 x 1,78
AD.ORFS(M)9/16.UNF(M)9/16.OR 9/16" -18 UNF 9/16" -18 UNF 19 11,89 x 1,98 7,65 x 1,78
AD.ORFS(M)11/16.UNF(M)9/16.OR 9/16" -18 UNF 11/16" -16 UN 19 11,89 x 1,98 9,25 x 1,78
AD.ORFS(M)13/16.UNF(M)9/16.OR 9/16" -18 UNF 13/16" -16 UN 22 11,89 x 1,98 12,42 x 1,78
AD.ORFS(M)9/16.UNF(M)3/4.OR 3/4" -16 UNF 9/16" -18 UNF 22 16,36 x 2,21 7,65 x 1,78
AD.ORFS(M)11/16.UNF(M)3/4.OR 3/4" -16 UNF 11/16" -16 UN 22 16,36 x 2,21 9,25 x 1,78
AD.ORFS(M)13/16.UNF(M)3/4.OR 3/4" -16 UNF 13/16" -16 UN 22 16,36 x 2,21 12,42 x 1,78
AD.ORFS(M)1.UNF(M)3/4.OR 3/4" -16 UNF 1" -14 UNS 27 16,36 x 2,21 15,60 x 1,78
AD.ORFS(M)1-3/16.UNF(M)3/4.OR 3/4" -16 UNF 1.3/16" -12 UN 32 16,36 x 2,21 18,77 x 1,78
AD.ORFS(M)11/16.UNF(M)7/8.OR 7/8" -14 UNF 11/16" -16 UN 27 19,18 x 2,46 9,25 x 1,78
AD.ORFS(M)13/16.UNF(M)7/8.OR 7/8" -14 UNF 13/16" -16 UN 27 19,18 x 2,46 12,42 x 1,78
AD.ORFS(M)1.UNF(M)7/8.OR 7/8" -14 UNF 1" -14 UNS 27 19,18 x 2,46 15,60 x 1,78
AD.ORFS(M)1-3/16.UNF(M)7/8.OR 7/8" -14 UNF 1.3/16" -12 UN 32 19,18 x 2,46 18,77 x 1,78
AD.ORFS(M)13/16.UNF(M)1-1/16.OR 1.1/16" -12 UN 13/16" -16 UN 32 23,47 x 2,95 12,42 x 1,78
AD.ORFS(M)1.UNF(M)1-1/16.OR 1.1/16" -12 UN 1" -14 UNS 32 23,47 x 2,95 15,60 x 1,78
AD.ORFS(M)1-3/16.UNF(M)1-1/16.OR 1.1/16" -12 UN 1.3/16" -12 UN 32 23,47 x 2,95 18,77 x 1,78
AD.ORFS(M)1-7/16.UNF(M)1-1/16.OR 1.1/16" -12 UN 1.7/16" -12 UN 38 23,47 x 2,95 23,52 x 1,78
AD.ORFS(M)1-3/16.UNF(M)1-5/16.OR 1.5/16" -12 UN 1.3/16" -12 UN 38 29,74 x 2,95 18,77 x 1,78
AD.ORFS(M)1-7/16.UNF(M)1-5/16.OR 1.5/16" -12 UN 1.7/16" -12 UN 38 29,74 x 2,95 23,52 x 1,78
AD.ORFS(M)1-11/16.UNF(M)1-5/16.OR 1.5/16" -12 UN 1.11/16" -12 UN 46 29,74 x 2,95 29,87 x 1,78
AD.ORFS(M)1-7/16.UNF(M)1-5/8.OR 1.5/8" -12 UN 1.7/16" -12 UN 46 37,47 x 3,00 23,52 x 1,78
AD.ORFS(M)1-11/16.UNF(M)1-5/8.OR 1.5/8" -12 UN 1.11/16" -12 UN 46 37,47 x 3,00 29,87 x 1,78
AD.ORFS(M)2.UNF(M)1-5/8.OR 1.5/8" -12 UN 2" -12 UN 55 37,47 x 3,00 37,82 x 1,78
AD.ORFS(M)1-11/16.UNF(M)1-7/8.OR 1.7/8" -12 UN 1.11/16" -12 UN 54 43,69 x 3,00 29,87 x 1,78
AD.ORFS(M)2.UNF(M)1-7/8.OR 1.7/8" -12 UN 2" -12 UN 55 43,69 x 3,00 37,82 x 1,78
AD.ORFS(M)2-1/2.UNF(M)2-1/2.OR 2.1/2" -12 UN 2.1/2" -12 UN 70 59,36 x 3,00 48,90 x 2,62
