ORFS – Метрическая Каталог
sh-35
sh-36

*Внешний вид изделия может отличаться от изображения

Открыть PDF

Угловой переходник 45° ORFS (штуцер) — метрический штуцер с с OR

Защита поверхности: Гальваническое покрытие Конструкция: Угол 45° Материал: Сталь Модель: Ввертный штуцер с регулировкой положения Норма: ISO 8434-3 Норма соединения 2: ISO 6149-2 Соединение 1: Метрическая наружная резьба, цилиндрическая Соединение 2: Наружная резьба ORFS Форма уплотнения 1: Уплотнение ввертного штуцера кольцом круглого сечения Форма уплотнения 2: Плоское уплотнение с кольцом круглого сечения

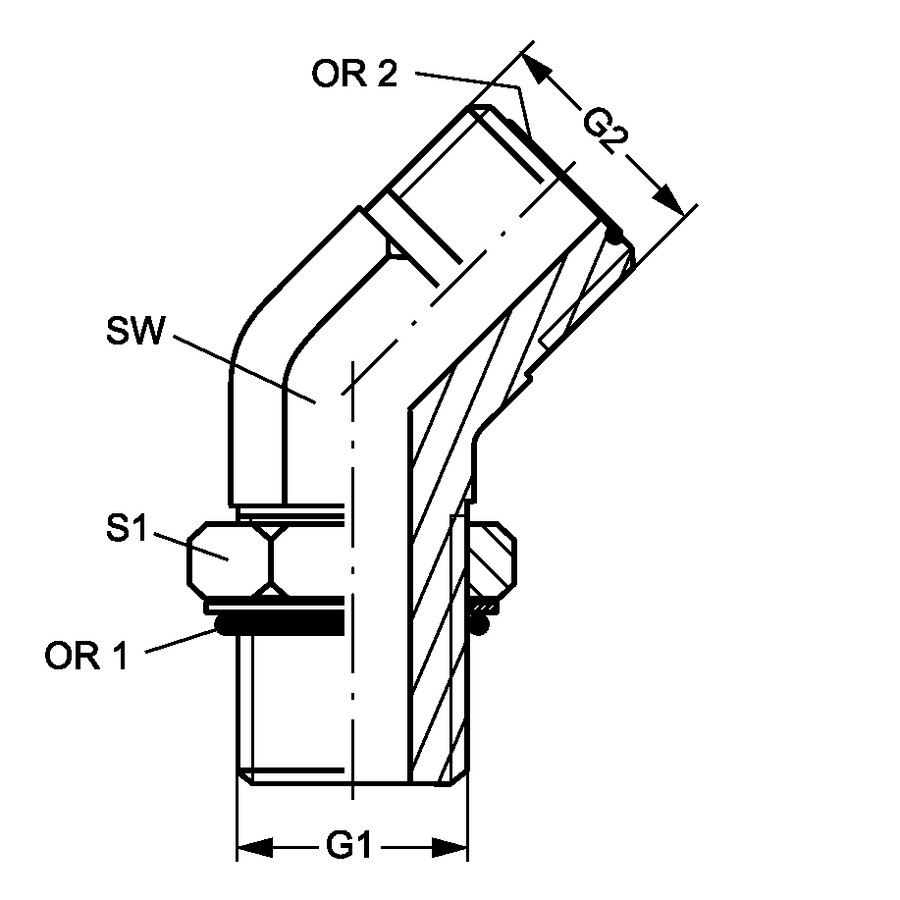

Code OR1 OR2 G1 G2 S1 SW, мм
AD.45.ORFS(M)9/16.MET(M)12x1,5.OR 9.30 x 2.30 7.65 x 1.78 M 12 x 1.5 UNF 9/16″ -18 17 14
AD.45.ORFS(M)11/16.MET(M)16x1,5.OR 13.30 x 2.30 9.25 x 1.78 M 16 x 1.5 UN 11/16″ -16 22 19
AD.45.ORFS(M)13/16.MET(M)18x1,5.OR 15.30 x 2.30 12.42 x 1.78 M 18 x 1.5 UN 13/16″ -16 24 19
AD.45.ORFS(M)1.MET(M)22x1,5.OR 19.30 x 2.30 15.60 x 1.78 M 22 x 1.5 UNS 1″ -14 27 27
AD.45.ORFS(M)1-3/16.MET(M)27x2.OR 23.47 x 2.95 18.77 x 1.78 M 27 x 2 UN 1.3/16″ -12 32 30
AD.45.ORFS(M)1-7/16.MET(M)33x2.OR 29.74 x 2.95 23.53 x 1.78 M 33 x 2 UN 1.7/16″ -12 41 36
AD.45.ORFS(M)1-11/16.MET(M)42x2.OR 38.00 x 3.00 29.87 x 1.78 M 42 x 2 UN 1.11/16″ -12 50 41
AD.45.ORFS(M)2.MET(M)48x2.OR 44.04 x 3.53 37.82 x 1.78 M 48 x 2 UN 2″ -12 55 50
