Угловой переходник 45° ORFS (штуцер) — NPT (штуцер)

Защита поверхности: Гальваническое покрытие Конструкция: Угол 45° Материал: Сталь Модель: Ввертный штуцер Норма: ISO 8434-3 Норма соединения 2: SAE J 514 Соединение 1: Наружная резьба NPT Соединение 2: Наружная резьба ORFS Форма уплотнения 1: Резьбовое уплотнение Форма уплотнения 2: Плоское уплотнение с кольцом круглого сечения

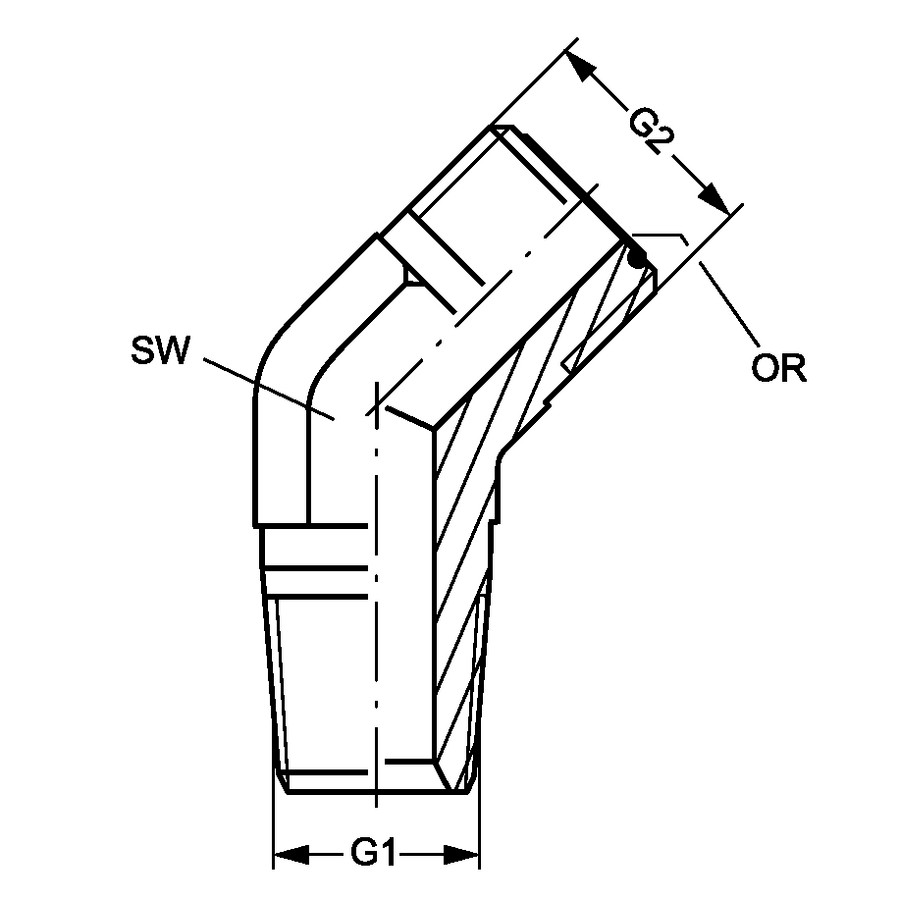

Code	OR	G1	G2	SW, мм
AD.45.ORFS(M)9/16.NPT(M)1/8	7.65 x 1.78	NPT 1/8″ -27	UNF 9/16″ -18	14
AD.45.ORFS(M)9/16.NPT(M)1/4	7.65 x 1.78	NPT 1/4″ -18	UNF 9/16″ -18	14
AD.45.ORFS(M)11/16.NPT(M)1/4	9.25 x 1.78	NPT 1/4″ -18	UN 11/16″ -16	19
AD.45.ORFS(M)9/16.NPT(M)3/8	7.65 x 1.78	NPT 3/8″ -18	UNF 9/16″ -18	19
AD.45.ORFS(M)11/16.NPT(M)3/8	9.25 x 1.78	NPT 3/8″ -18	UN 11/16″ -16	19
AD.45.ORFS(M)13/16.NPT(M)3/8	12.42 x 1.78	NPT 3/8″ -18	UN 13/16″ -16	19
AD.45.ORFS(M)11/16.NPT(M)1/2	9.25 x 1.78	NPT 1/2″ -14	UN 11/16″ -16	22
AD.45.ORFS(M)13/16.NPT(M)1/2	12.42 x 1.78	NPT 1/2″ -14	UN 13/16″ -16	22
AD.45.ORFS(M)1.NPT(M)1/2	15.60 x 1.78	NPT 1/2″ -14	UNS 1″ -14	27
AD.45.ORFS(M)1-3/16.NPT(M)3/4	18.77 x 1.78	NPT 3/4″ -14	UN 1.3/16″ -12	30
AD.45.ORFS(M)1-7/16.NPT(M)1	23.53 x 1.78	NPT 1″ -11.5	UN 1.7/16″ -12	36
