Угловой переходник 90° ORFS (гайка) — UNF (штуцер с OR)

Защита поверхности: Гальваническое покрытие Конструкция: Угол 90° Материал: Сталь Модель: Ввертный штуцер с регулировкой положения Норма: ISO 8434-3 Норма соединения 2: ISO 11926-2 Соединение 1: Наружная резьба UN/UNF Соединение 2: Наружная резьба ORFS Форма уплотнения 1: Уплотнение ввертного штуцера кольцом круглого сечения Форма уплотнения 2: Плоское уплотнение

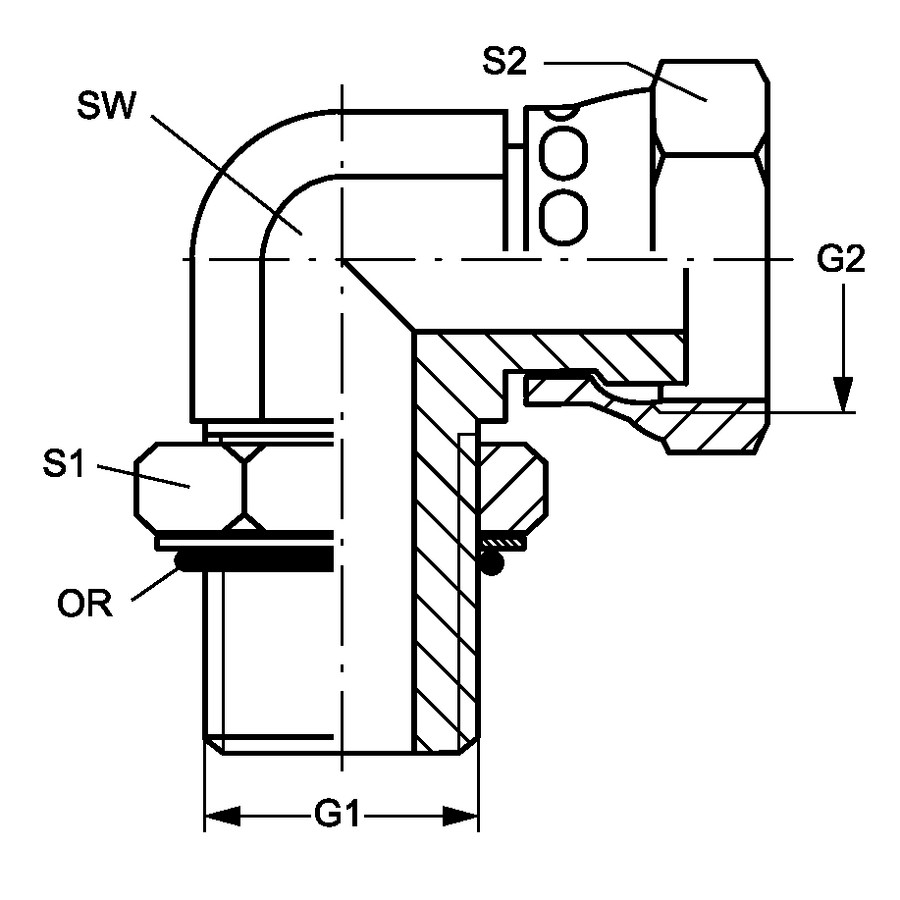

Code OR1 OR2 G1 G2 S1 SW, мм
AD.90.ORFS(F)9/16.UNF(M)7/16.OR 8.92 x 1.83 7.65 x 1.78 UNF 7/16″ -20 UNF 9/16″ -18 16 14
AD.90.ORFS(F)11/16.UNF(M)7/16.OR 8.92 x 1.83 9.25 x 1.78 UNF 7/16″ -20 UN 11/16″ -16 16 14
AD.90.ORFS(F)9/16.UNF(M)9/16.OR 11.90 x 1.98 7.65 x 1.78 UNF 9/16″ -18 UNF 9/16″ -18 19 19
AD.90.ORFS(F)11/16.UNF(M)9/16.OR 11.90 x 1.98 9.25 x 1.78 UNF 9/16″ -18 UN 11/16″ -16 19 19
AD.90.ORFS(F)13/16.UNF(M)9/16.OR 11.90 x 1.98 12.42 x 1.78 UNF 9/16″ -18 UN 13/16″ -16 19 19
AD.90.ORFS(F)11/16.UNF(M)3/4.OR 16.36 x 2.20 9.25 x 1.78 UNF 3/4″ -16 UN 11/16″ -16 24 19
AD.90.ORFS(F)13/16.UNF(M)3/4.OR 16.36 x 2.20 12.42 x 1.78 UNF 3/4″ -16 UN 13/16″ -16 24 19
AD.90.ORFS(F)1.UNF(M)3/4.OR 16.36 x 2.20 15.60 x 1.78 UNF 3/4″ -16 UNS 1″ -14 24 19
AD.90.ORFS(F)1-3/16.UNF(M)3/4.OR 16.36 x 2.20 18.77 x 1.78 UNF 3/4″ -16 UN 1.3/16″ -12 24 19
AD.90.ORFS(F)11/16.UNF(M)7/8.OR 19.18 x 2.46 9.25 x 1.78 UNF 7/8″ -14 UN 11/16″ -16 27 27
AD.90.ORFS(F)13/16.UNF(M)7/8.OR 19.18 x 2.46 12.42 x 1.78 UNF 7/8″ -14 UN 13/16″ -16 27 27
AD.90.ORFS(F)1.UNF(M)7/8.OR 19.18 x 2.46 15.60 x 1.78 UNF 7/8″ -14 UNS 1″ -14 27 27
AD.90.ORFS(F)1-3/16.UNF(M)7/8.OR 19.18 x 2.46 18.77 x 1.78 UNF 7/8″ -14 UN 1.3/16″ -12 27 27
AD.90.ORFS(F)13/16.UNF(M)1-1/16.OR 23.47 x 2.95 12.42 x 1.78 UN 1.1/16″ -12 UN 13/16″ -16 35 30
AD.90.ORFS(F)1.UNF(M)1-1/16.OR 23.47 x 2.95 15.60 x 1.78 UN 1.1/16″ -12 UNS 1″ -14 35 30
AD.90.ORFS(F)1-3/16.UNF(M)1-1/16.OR 23.47 x 2.95 18.77 x 1.78 UN 1.1/16″ -12 UN 1.3/16″ -12 35 30
AD.90.ORFS(F)1-7/16.UNF(M)1-1/16.OR 23.47 x 2.95 23.53 x 1.78 UN 1.1/16″ -12 UN 1.7/16″ -12 35 30
AD.90.ORFS(F)1-3/16.UNF(M)1-5/16.OR 29.74 x 2.95 18.77 x 1.78 UN 1.5/16″ -12 UN 1.3/16″ -12 41 33
AD.90.ORFS(F)1-7/16.UNF(M)1-5/16.OR 29.74 x 2.95 23.53 x 1.78 UN 1.5/16″ -12 UN 1.7/16″ -12 41 33
AD.90.ORFS(F)1-11/16.UNF(M)1-5/16.OR 29.74 x 2.95 29.87 x 1.78 UN 1.5/16″ -12 UN 1.11/16″ -12 41 33
AD.90.ORFS(F)1-7/16.UNF(M)1-5/8.OR 37.47 x 3.00 23.53 x 1.78 UN 1.5/8″ -12 UN 1.7/16″ -12 48 41
AD.90.ORFS(F)1-11/16.UNF(M)1-5/8.OR 37.47 x 3.00 29.87 x 1.78 UN 1.5/8″ -12 UN 1.11/16″ -12 48 41
AD.90.ORFS(F)2.UNF(M)1-5/8.OR 37.47 x 3.00 37.82 x 1.78 UN 1.5/8″ -12 UN 2″ -12 48 41
AD.90.ORFS(F)2.UNF(M)1-7/8.OR 43.69 x 3.00 37.82 x 1.78 UN 1.7/8″ -12 UN 2″ -12 54 50
AD.90.ORFS(F)1-11/16.UNF(M)1-7/8.OR 43.69 x 3.00 29.87 x 1.78 UN 1.7/8″ -12 UN 1.11/16″ -12 54 50
