Прямое поворотное соединение JIC, два штуцера

Дополнение к модели: Подшипник скольжения Защита поверхности: Гальваническое покрытие Конструкция: Прямые Материал: Сталь Модель: Поворотное резьбовое соединение Норма: ISO 8434-2 Рабочее давление: 430 bar Рабочие среды: Минеральное масло Соединение 1: UN наружная резьба, цилиндрическая Соединение 2: UN наружная резьба, цилиндрическая Уплотнение: FKM фторкаучук Форма уплотнения 1: Наружный конус 74° Форма уплотнения 2: Наружный конус 74°

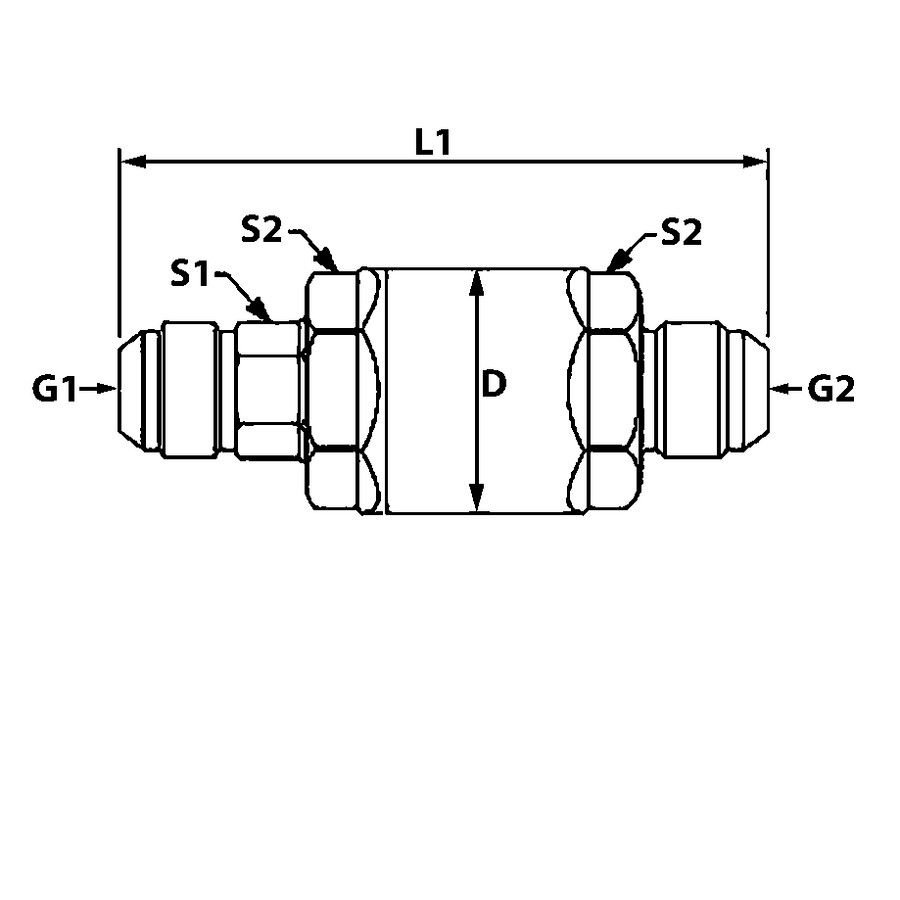

Code D (mm) G1 G2 L1 (mm) S1 S2
AD.SW.JIC(M)9/16.JIC(M)9/16 31,2 UNF 9/16" -18 UNF 9/16" -18 74,7 1/2" 1"
AD.SW.JIC(M)3/4.JIC(M)3/4 37,3 UNF 3/4" -16 UNF 3/4" -16 97,5 11/16" 1.1/4"
AD.SW.JIC(M)1-1/16.JIC(M)1-1/16 50 UN 1.1/16" -12 UN 1.1/16" -12 124 15/16" 1.5/8"
AD.SW.JIC(M)1-5/16.JIC(M)1-5/16 58,2 UN 1.5/16" -12 UN 1.5/16" -12 141 1.3/16 1.7/8"
AD.SW.JIC(M)1-5/8.JIC(M)1-5/8 73 UN 1.5/8" -12 UN 1.5/8" -12 153,9 1.1/2" 2.3/8"
