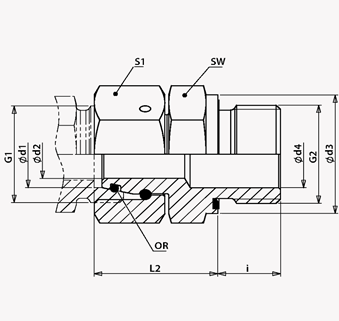

Ввёртное резьбовое соединение с уплотнением в конусе, предварительно монтированное, наружная резьба BSP (с уплотнением ED)

Защита поверхности: Гальваническое покрытие Конструкция: Прямые Материал: Сталь Модель: Ввёртное резьбовое соединение Норма: EN ISO 8434-1 Соединение 1: Метрическая гаечная резьба, цилиндрическая Соединение 2: Наружная резьба BSP, цилиндрическая Форма уплотнения 1: Наружный конус 24° с кольцом круглого сечения Форма уплотнения 2: Мягкое уплотнение ED

Code	Серия	PN, бар	G1	G2	OR	L2, мм	S1, мм	SW, мм	i, мм	Ø d1, мм	Ø d2, мм	Ø d3, мм	Масса, кг
TC.DKOL06L.BSP(M)1/8.ED	L	315	M12x1,5	G 1/8″ -28	4,0 x 1,5	24,5	14	14	8	6	2,5	13,9	0,028
TC.DKOL08L.BSP(M)1/4.ED	L	315	M14x1,5	G 1/4″ -19	6,0 x 1,5	29,5	17	19	12	8	4	18,9	0,061
TC.DKOL10L.BSP(M)1/4.ED	L	315	M16x1,5	G 1/4″ -19	7,5 x 1,5	27,5	19	19	12	10	6	18,9	0,059
TC.DKOL10L.BSP(M)3/8.ED	L	315	M16x1,5	G 3/8″ -19	7,5 x 1,5	28,4	19	22	12	10	6	21,9	0,076
TC.DKOL12L.BSP(M)1/4.ED	L	315	M18x1,5	G 1/4″ -19	9,0 x 1,5	30	22	19	12	12	6	18,9	0,072
TC.DKOL12L.BSP(M)1/2.ED	L	315	M18x1,5	G 1/2″ -14	9,0 x 1,5	34	22	27	14	12	8	26,9	0,141
TC.DKOL12L.BSP(M)3/8.ED	L	315	M18x1,5	G 3/8″ -19	9,0 x 1,5	34	22	22	12	12	8	21,9	0,098
TC.DKOL15L.BSP(M)1/2.ED	L	315	M22x1,5	G 1/2″ -14	12,0 x 2,0	32	27	27	14	15	10	26,9	0,142
TC.DKOL18L.BSP(M)1/2.ED	L	315	M26x1,5	G 1/2″ -14	15,0 x 2,0	31,5	32	27	14	18	13	26,9	0,15
TC.DKOL18L.BSP(M)3/4.ED	L	315	M26x1,5	G 3/4″ -14	20,0 x 2,0	31,5	32	32	16	18	13	31,9	0,182
TC.DKOL22L.BSP(M)3/4.ED	L	160	M30x2	G 3/4″ -14	20,0 x 2,0	32,5	36	32	16	22	17	31,9	0,209
TC.DKOL28L.BSP(M)1.ED	L	160	M36x2	G 1″ -11	26,0 x 2,0	35	41	41	18	28	22	39,9	0,308
TC.DKOL35L.BSP(M)1.ED	L	160	M45x2	G 1″ -11	32,0 x 2,5	56,3	50	41	18	35	28	39,9	0,408
TC.DKOL35L.BSP(M)1-1/4.ED	L	160	M45x2	G 1-1/4″ -11	32,0 x 2,5	42,5	50	50	20	35	28	49,9	0,532
TC.DKOL42L.BSP(M)1-1/2.ED	L	160	M52x2	G 1-1/2″ -11	38,0 x 2,5	46,5	60	55	22	42	34	54,9	0,746
TC.DKOS06S.BSP(M)1/4.ED	S	630	M14x1,5	G 1/4″ -19	4,0 x 1,5	27	17	19	12	6	2,5	18,9	0,057
TC.DKOS08S.BSP(M)1/4.ED	S	630	M16x1,5	G 1/4″ -19	6,0 x 1,5	29,5	19	19	12	8	4	18,9	0,067
TC.DKOS08S.BSP(M)3/8.ED	S	630	M16x1,5	G 3/8″ -19	6,0 x 1,5	41,5	19	22	12	8	4	21,9	0,066
TC.DKOS10S.BSP(M)3/8.ED	S	630	M18x1,5	G 3/8″ -19	7,5 x 1,5	32	22	22	12	10	6	21,9	0,097
TC.DKOS12S.BSP(M)1/2.ED	S	630	M20x1,5	G 1/2″ -14	9,0 x 1,5	35	24	27	14	12	8	26,9	0,147
TC.DKOS12S.BSP(M)3/8.ED	S	630	M20x1,5	G 3/8″ -19	9,0 x 1,5	34	24	22	12	12	8	21,9	0,105
TC.DKOS14S.BSP(M)1/2.ED	S	630	M22x1,5	G 1/2″ -14	10,0 x 2,0	36,5	27	27	14	14	9	26,9	0,165
TC.DKOS16S.BSP(M)1/2.ED	S	400	M24x1,5	G 1/2″ -14	12,0 x 2,0	37	30	27	14	16	11	26,9	0,175
TC.DKOS20S.BSP(M)3/4.ED	S	400	M30x2	G 3/4″ -14	16,3 x 2,4	43	36	32	16	20	14	31,9	0,285
TC.DKOS25S.BSP(M)1.ED	S	400	M36x2	G 1″ -11	20,3 x 2,4	48	46	41	18	25	18	39,9	0,522
TC.DKOS30S.BSP(M)1-1/4.ED	S	400	M42x2	G 1-1/4″ -11	25,3 x 2,4	51	50	50	20	30	23	49,9	0,716
TC.DKOS38S.BSP(M)1-1/2.ED	S	315	M52x2	G 1-1/2″ -11	33,3 x 2,4	60	60	55	22	38	30	54,9	0,998

Исполнение, материал, покрытие и отдельные конструктивные параметры могут отличаться в зависимости от производителя и партии поставки.
