Т-образное резьбовое соединение, метрическая наружная резьба

Защита поверхности: Гальваническое покрытие Конструкция: Т-образная форма Материал: Сталь Модель: Соединительный штуцер Норма: DIN 2353 / ISO 8434-1 Соединение 1: Метрическая наружная резьба, цилиндрическая Соединение 2: Метрическая наружная резьба, цилиндрическая Соединение 3: Метрическая наружная резьба, цилиндрическая Форма уплотнения 1 + 2 + 3: Внутренний конус 24° Комплект поставки: Штуцер без накидной гайки и режущего кольца

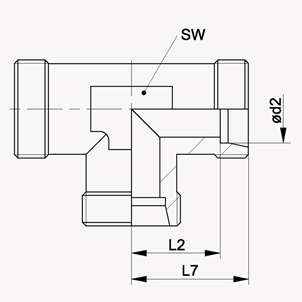

Код	Серия	PN, бар	Ø d2, мм	G1–G3	L2, мм	L7, мм	SW, мм	Масса, кг
TC.TF.04LL	LL	100	4	M 8 x 1	11	15	9	0,013
TC.TF.05LL	LL	100	5	M 10 x 1	9,5	15	9	0,015
TC.TF.06LL	LL	100	6	M 10 x 1	9,5	15	9	0,014
TC.TF.08LL	LL	100	8	M 12 x 1	11,5	17	12	0,022
TC.TF.10LL	LL	100	10	M 14 x 1	12,5	18	12	0,029
TC.TF.12LL	LL	100	12	M 16 x 1	15	21	14	0,040
TC.TF.06L	L	315	6	M 12 x 1,5	12	19	12	0,032
TC.TF.08L	L	315	8	M 14 x 1,5	14	21	12	0,037
TC.TF.10L	L	315	10	M 16 x 1,5	15	22	14	0,047
TC.TF.12L	L	315	12	M 18 x 1,5	17	24	17	0,066
TC.TF.15L	L	315	15	M 22 x 1,5	21	28	19	0,103
TC.TF.18L	L	315	18	M 26 x 1,5	23,5	31	24	0,166
TC.TF.22L	L	160	22	M 30 x 2	27,5	35	27	0,212
TC.TF.28L	L	160	28	M 36 x 2	30,5	38	36	0,345
TC.TF.35L	L	160	35	M 45 x 2	34,5	45	41	0,548
TC.TF.42L	L	160	42	M 52 x 2	40	51	50	0,884
TC.TF.06S	S	630	6	M 14 x 1,5	16	23	12	0,051
TC.TF.08S	S	630	8	M 16 x 1,5	17	24	14	0,070
TC.TF.10S	S	630	10	M 18 x 1,5	17,5	25	17	0,090
TC.TF.12S	S	630	12	M 20 x 1,5	21,5	29	17	0,119
TC.TF.14S	S	630	14	M 22 x 1,5	22	30	19	0,134
TC.TF.16S	S	400	16	M 24 x 1,5	24,5	33	24	0,199
TC.TF.20S	S	400	20	M 30 x 2	26,5	37	27	0,280
TC.TF.25S	S	400	25	M 36 x 2	30	42	36	0,484
TC.TF.30S	S	400	30	M 42 x 2	35,5	49	41	0,759
TC.TF.38S	S	315	38	M 52 x 2	41	57	50	1,248

Исполнение, материал, покрытие и отдельные конструктивные параметры могут отличаться в зависимости от производителя и партии поставки.
