Т-образное редукционное резьбовое соединение, метрическая наружная резьба

Защита поверхности: Гальваническое покрытие Конструкция: Т-образная форма Материал: Сталь Модель: Редукционное резьбовое соединение Норма: ISO 8434-1 Соединение 1–3: Метрическая наружная резьба, цилиндрическая Форма уплотнения 1–3: Внутренний конус 24° Комплект поставки: Штуцер без накидной гайки и режущего кольца

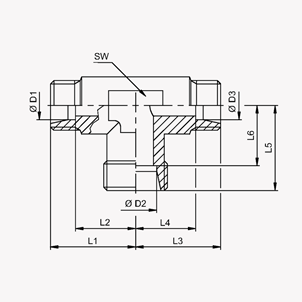

Код	Серия	PN, бар	Ø D1, мм	Ø D2, мм	Ø D3, мм	L1, мм	L2, мм	L3, мм	L4, мм	L5, мм	L6, мм	SW, мм	Масса, кг
TC.TF.04LL.08LL.04LL	LL	100	4	8	4	17	13	17	13	17	11,5	12	0,018
TC.TF.06LL.04LL.06LL	LL	100	6	4	6	15	9,5	15	9,5	15	11	11	0,012
TC.TF.06L.08L.06L	L	315	6	8	6	21	14	21	14	21	14	12	0,048
TC.TF.06L.10L.06L	L	315	6	10	6	22	15	22	15	22	15	14	0,050
TC.TF.08L.06L.08L	L	315	8	6	8	21	14	21	14	21	21	12	0,046
TC.TF.08L.08L.06L	L	315	8	8	6	21	14	21	14	21	14	14	0,061
TC.TF.08L.10L.08L	L	315	8	10	8	22	15	22	15	22	15	14	0,061
TC.TF.08L.12L.08L	L	315	8	12	8	24	17	24	17	24	17	17	0,069
TC.TF.08L.15L.08L	L	315	8	15	8	21	14	21	14	21	14	19	0,102
TC.TF.10L.06L.10L	L	315	10	6	10	22	15	22	15	22	15	14	0,048
TC.TF.10L.08L.08L	L	315	10	8	8	22	15	22	15	22	15	17	0,042
TC.TF.10L.08L.10L	L	315	10	8	10	22	15	22	15	22	15	14	0,046
TC.TF.10L.10L.06L	L	315	10	10	6	22	15	22	15	22	15	14	0,049
TC.TF.10L.12L.10L	L	315	10	12	10	24	17	24	17	24	17	19	0,064
TC.TF.10L.15L.10L	L	315	10	15	10	28	21	28	21	28	21	19	0,102
TC.TF.12L.06L.12L	L	315	12	6	12	24	17	24	17	24	17	17	0,066
TC.TF.12L.08L.08L	L	315	12	8	8	24	17	24	17	24	17	17	0,064
TC.TF.12L.08L.12L	L	315	12	8	12	24	17	24	17	24	17	17	0,066
TC.TF.12L.10L.10L	L	315	12	10	10	24	17	24	17	24	17	17	0,069
TC.TF.12L.10L.12L	L	315	12	10	12	24	17	24	17	24	17	17	0,066
TC.TF.12L.12L.08L	L	315	12	12	8	24	17	24	17	24	17	19	0,105
TC.TF.12L.12L.10L	L	315	12	12	10	24	17	24	17	24	17	17	0,081
TC.TF.12L.15L.12L	L	315	12	15	12	28	21	28	21	28	21	19	0,101
TC.TF.12L.18L.12L	L	315	12	18	12	31	24	31	24	31	23,5	24	0,169
TC.TF.12L.22L.12L	L	160	12	22	12	35	28	35	28	35	27,5	27	0,192
TC.TF.15L.06L.15L	L	315	15	6	15	28	21	28	21	28	21	19	0,106
TC.TF.15L.08L.08L	L	315	15	8	8	28	21	28	21	28	21	19	0,102
TC.TF.15L.08L.15L	L	315	15	8	15	28	21	28	21	28	21	19	0,098
TC.TF.15L.10L.08L	L	315	15	10	8	28	21	28	21	28	21	19	0,102
TC.TF.15L.10L.10L	L	315	15	10	10	28	21	28	21	28	21	19	0,110
TC.TF.15L.10L.15L	L	315	15	10	15	28	21	28	21	28	21	19	0,103
TC.TF.15L.12L.12L	L	315	15	12	12	28	21	28	21	28	21	19	0,097
TC.TF.15L.12L.15L	L	315	15	12	15	28	21	28	21	28	21	19	0,103
TC.TF.15L.15L.10L	L	315	15	15	10	28	21	28	21	28	21	19	0,100
TC.TF.15L.15L.12L	L	315	15	15	12	28	21	28	21	28	21	19	0,101
TC.TF.15L.18L.15L	L	315	15	18	15	31	24	31	24	31	23,5	24	0,139
TC.TF.15L.22L.12L	L	160	15	22	12	35	28	35	28	35	27,5	27	0,218
TC.TF.18L.08L.08L	L	315	18	8	8	31,5	24	31	24	30,5	23,5	24	0,150
TC.TF.18L.08L.18L	L	315	18	8	18	31	23,5	31	23,5	31	24	24	0,157
TC.TF.18L.10L.10L	L	315	18	10	10	31	23,5	31	24	31	24	24	0,173
TC.TF.18L.10L.18L	L	315	18	10	18	31	23,5	31	23,5	31	24	24	0,162
TC.TF.18L.12L.12L	L	315	18	12	12	31	23,5	31	24	31	24	24	0,143
TC.TF.18L.12L.18L	L	315	18	12	18	31	23,5	31	23,5	31	24	24	0,174
TC.TF.18L.15L.18L	L	315	18	15	18	31	23,5	31	23,5	31	24	24	0,161
TC.TF.18L.18L.08L	L	315	18	18	8	31	23,5	30,5	23,5	31	23,5	24	0,142
TC.TF.18L.18L.10L	L	315	18	18	10	31	23,5	31	24	31	23,5	24	0,173
TC.TF.18L.18L.12L	L	315	18	18	12	31	23,5	30,5	23,5	31,5	24	24	0,183
TC.TF.22L.10L.22L	L	160	22	10	22	35	27,5	35	27,5	35	28	27	0,215
TC.TF.22L.12L.22L	L	160	22	12	22	35	27,5	35	27,5	35	28	27	0,214
TC.TF.22L.15L.15L	L	160	22	15	15	35	27,5	35	28	35	28	27	0,222
TC.TF.22L.15L.22L	L	160	22	15	22	35	27,5	35	27,5	35	28	27	0,227
TC.TF.22L.18L.18L	L	160	22	18	18	35	27,5	35	27,5	35	27,5	27	0,219
TC.TF.22L.18L.22L	L	160	22	18	22	35	27,5	35	27,5	35	27,5	27	0,214
TC.TF.22L.22L.18L	L	160	22	22	18	35	27,5	35	27,5	35	27,5	27	0,230
TC.TF.22L.28L.22L	L	160	22	28	22	38	30,5	38	30,5	38	30,5	36	0,355
TC.TF.28L.10L.28L	L	160	28	10	28	38	30,5	38	30,5	38	31	36	0,355
TC.TF.28L.12L.28L	L	160	28	12	28	38	30,5	38	30,5	38	31	36	0,381
TC.TF.28L.15L.28L	L	160	28	15	28	38	30,5	38	30,5	38	31	36	0,394
TC.TF.28L.18L.28L	L	160	28	18	28	38	30,5	38	30,5	38	30,5	36	0,348
TC.TF.28L.22L.22L	L	160	28	22	22	38	30,5	38	30,5	38	30,5	36	0,339
TC.TF.28L.22L.28L	L	160	28	22	28	38	30,5	38	30,5	38	30,5	36	0,336
TC.TF.28L.28L.22L	L	160	28	28	22	38	30,5	38	30,5	38	30,5	36	0,310
TC.TF.35L.22L.35L	L	160	35	22	35	45	34,5	45	34,5	45	37,5	41	0,385
TC.TF.35L.28L.28L	L	160	35	28	28	45	34,5	45	37,5	45	37,5	41	0,510
TC.TF.35L.28L.35L	L	160	35	28	35	45	34,5	45	34,5	45	37,5	41	0,495
TC.TF.08S.06S.08S	S	630	8	6	8	20	13	19	12	20	13	12	0,098
TC.TF.10S.06S.10S	S	630	10	6	10	25	17,5	25	17,5	25	18	17	0,116
TC.TF.12S.06S.12S	S	630	12	6	12	24,5	17	24,5	17	24	17	17	0,170
TC.TF.12S.08S.08S	S	630	12	8	8	29	21,5	29	22	29	22	17	0,132
TC.TF.12S.08S.12S	S	630	12	8	12	29	21,5	29	21,5	29	22	17	0,121
TC.TF.12S.10S.12S	S	630	12	10	12	29	21,5	29	21,5	29	21,5	17	0,134
TC.TF.12S.16S.12S	S	630	12	16	12	33	25,5	33	25,5	33	24,5	24	0,212
TC.TF.14S.10S.14S	S	630	14	10	14	30	22	30	22	30	22,5	19	0,126
TC.TF.16S.06S.16S	S	400	16	6	16	33	24,5	33	24,5	33	26	24	0,209
TC.TF.16S.08S.16S	S	400	16	8	16	33	24,5	33	24,5	33	26	24	0,180
TC.TF.16S.10S.16S	S	400	16	10	16	33	24,5	33	24,5	33	25,5	24	0,210
TC.TF.16S.12S.16S	S	400	16	12	16	33	24,5	33	24,5	33	25,5	24	0,210
TC.TF.16S.20S.16S	S	400	16	20	16	37	28,5	37	28,5	37	26,5	27	0,286
TC.TF.20S.10S.20S	S	400	20	10	20	37	26,5	37	26,5	37	29,5	27	0,298
TC.TF.20S.12S.20S	S	400	20	12	20	37	26,5	37	26,5	37	29,5	27	0,300
TC.TF.20S.14S.20S	S	400	20	14	20	37	26,5	37	26,5	37,5	29,5	27	0,252
TC.TF.20S.16S.20S	S	400	20	16	20	37	26,5	37	26,5	37	28,5	27	0,289
TC.TF.20S.20S.25S	S	400	20	20	25	39	28,5	40,5	28,5	37	28,5	36	0,453
TC.TF.20S.25S.20S	S	400	20	25	20	42	31,5	42	31,5	42	30	36	0,511
TC.TF.25S.16S.25S	S	400	25	16	25	42	30	42	30	42	33,5	36	0,494
TC.TF.25S.20S.25S	S	400	25	20	25	42	30	42	30	42	31,5	36	0,483
TC.TF.25S.30S.25S	S	400	25	30	25	49	37	49	37	49	35,5	41	0,768
TC.TF.30S.16S.30S	S	400	30	16	30	49	35,5	49	35,5	49	40,5	41	0,709
TC.TF.30S.20S.30S	S	400	30	20	30	49	35,5	49	35,5	49	38,5	41	0,694
TC.TF.30S.25S.30S	S	400	30	25	30	49	35,5	49	35,5	49	37	41	0,687

Исполнение, материал, покрытие и отдельные конструктивные параметры могут отличаться в зависимости от производителя и партии поставки.
