*Внешний вид изделия может отличаться от изображения

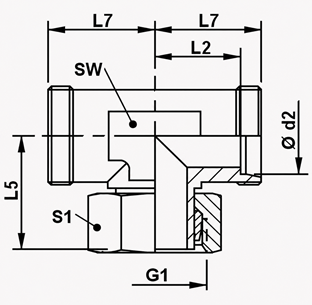

Т-образное резьбовое соединение с регулировкой направления, метрическая гаечная резьба (без уплотнения в конусе)
| Code | Серия | PN, бар | ø d2, мм | G1 | L2, мм | L5, мм | L7, мм | S1 | SW, мм | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| TC.ADJ.TF.06L.DKL06L.06L | L | 315 | 6 | M12X1,5 | 12 | 26 | 19 | 14 | 12 | 0,037 |
| TC.ADJ.TF.08L.DKL08L.08L | L | 315 | 8 | M14X1,5 | 14 | 27,5 | 21 | 17 | 12 | 0,041 |
| TC.ADJ.TF.10L.DKL10L.10L | L | 315 | 10 | M16X1,5 | 15 | 29 | 22 | 19 | 14 | 0,050 |
| TC.ADJ.TF.12L.DKL12L.12L | L | 315 | 12 | M18X1,5 | 17 | 29,5 | 24 | 22 | 17 | 0,076 |
| TC.ADJ.TF.15L.DKL15L.15L | L | 315 | 15 | M22X1,5 | 21 | 32,5 | 28 | 27 | 19 | 0,143 |
| TC.ADJ.TF.18L.DKL18L.18L | L | 315 | 18 | M26X1,5 | 23,5 | 35,5 | 31 | 32 | 24 | 0,198 |
| TC.ADJ.TF.22L.DKL22L.22L | L | 160 | 22 | M30X2 | 27,5 | 38,5 | 35 | 36 | 27 | 0,274 |
| TC.ADJ.TF.28L.DKL28L.28L | L | 160 | 28 | M36X2 | 30,5 | 41,5 | 38 | 41 | 36 | 0,410 |
| TC.ADJ.TF.35L.DKL35L.35L | L | 160 | 35 | M45X2 | 34,5 | 51 | 45 | 50 | 41 | 0,602 |
| TC.ADJ.TF.42L.DKL42L.42L | L | 160 | 42 | M52X2 | 40 | 56 | 51 | 60 | 50 | 0,936 |
| TC.ADJ.TF.06S.DKS06S.06S | S | 630 | 6 | M14X1,5 | 16 | 27 | 23 | 17 | 12 | 0,059 |
| TC.ADJ.TF.08S.DKS08S.08S | S | 630 | 8 | M16X1,5 | 17 | 27,5 | 24 | 19 | 14 | 0,078 |
| TC.ADJ.TF.10S.DKS10S.10S | S | 630 | 10 | M18X1,5 | 17,5 | 30 | 25 | 22 | 17 | 0,196 |
| TC.ADJ.TF.12S.DKS12S.12S | S | 630 | 12 | M20X1,5 | 21,5 | 31 | 29 | 24 | 17 | 0,131 |
| TC.ADJ.TF.14S.DKS14S.14S | S | 630 | 14 | M22X1,5 | 22 | 35 | 30 | 27 | 19 | 0,333 |
| TC.ADJ.TF.16S.DKS16S.16S | S | 400 | 16 | M24X1,5 | 24,5 | 36,5 | 33 | 30 | 24 | 0,240 |
| TC.ADJ.TF.20S.DKS20S.20S | S | 400 | 20 | M30X2 | 26,5 | 44,5 | 37 | 36 | 27 | 0,427 |
| TC.ADJ.TF.25S.DKS25S.25S | S | 400 | 25 | M36X2 | 30 | 50 | 42 | 46 | 36 | 0,617 |
| TC.ADJ.TF.30S.DKS30S.30S | S | 400 | 30 | M42X2 | 35,5 | 55 | 49 | 50 | 41 | 0,869 |
| TC.ADJ.TF.38S.DKS38S.38S | S | 315 | 38 | M52X2 | 41 | 63 | 57 | 60 | 50 | 1,405 |
Исполнение, материал, покрытие и отдельные конструктивные параметры могут отличаться в зависимости от производителя и партии поставки.
