Ввёртные резьбовые соединения Каталог
bsp_xtr-01
bsp_xtr-02

*Внешний вид изделия может отличаться от изображения

Открыть PDF

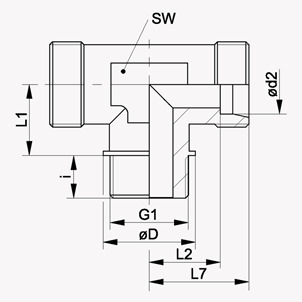

Т-образное резьбовое соединение, метрическая наружная резьба

Защита поверхности: Гальваническое покрытие Конструкция: Т-образная форма Материал: Сталь Модель: Ввёртное резьбовое соединение Норма: DIN 2353 / ISO 8434-1 Соединение 1: Наружная резьба BSP, цилиндрическая Соединение 2 + 3: Метрическая наружная резьба, цилиндрическая Форма уплотнения 1: Форма B Форма уплотнения 2 + 3: Внутренний конус 24° Комплект поставки: Штуцер без накидной гайки и режущего кольца
Код Серия PN, бар Ø d2, мм G1 L1, мм L2, мм L7, мм SW, мм i, мм Ø D, мм Масса, кг
TC.TF.22L.BSP(M)3/4.22L L 160 22 G 3/4″ -14 26 27,5 35 27 16 31 0,219
TC.TF.28L.BSP(M)1.28L L 160 28 G 1″ -11 30 30,5 38 36 18 39 0,384
TC.TF.35L.BSP(M)1-1/4.35L L 160 35 G 1-1/4″ -11 34 34,5 45 41 20 49 0,541
TC.TF.42L.BSP(M)1-1/2.42L L 160 42 G 1-1/2″ -11 39 40 51 50 22 55 2,64
TC.TF.20S.BSP(M)3/4.20S S 400 20 G 3/4″ -14 26 26,5 37 27 16 32 0,575
TC.TF.25S.BSP(M)1.25S S 250 25 G 1″ -11 30 30 42 36 18 39 0,48
TC.TF.30S.BSP(M)1-1/4.30S S 160 30 G 1-1/4″ -11 34 35,5 49 41 20 49 1,63
TC.TF.38S.BSP(M)1-1/2.38S S 160 38 G 1-1/2″ -11 39 41 57 50 22 55 1,098

Исполнение, материал, покрытие и отдельные конструктивные параметры могут отличаться в зависимости от производителя и партии поставки.
