*Внешний вид изделия может отличаться от изображения

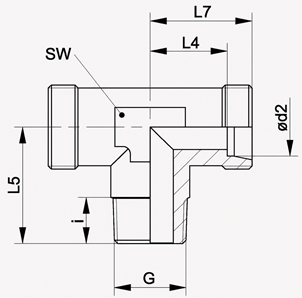

Т-образное ввёртное резьбовое соединение, метрическая наружная резьба, коническая
| Код | Серия | PN, бар | Ø d2, мм | G | L4, мм | L5, мм | L7, мм | SW, мм | i, мм | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| TC.TF.04LL.MT8X1(M).04LL | LL | 100 | 4 | M 8 x 1 K | 11 | 17 | 15 | 9 | 8 | 0,017 |
| TC.TF.05LL.MT8X1(M).05LL | LL | 100 | 5 | M 8 x 1 K | 9,5 | 17 | 15 | 9 | 8 | 0,020 |
| TC.TF.06LL.MT10X1(M).06LL | LL | 100 | 6 | M 10 x 1 K | 9,5 | 17 | 15 | 9 | 8 | 0,026 |
| TC.TF.08LL.MT10X1(M).08LL | LL | 100 | 8 | M 10 x 1 K | 11,5 | 20 | 17 | 12 | 8 | 0,047 |
| TC.TF.06L.MT10X1(M).06L | L | 315 | 6 | M 10 x 1 K | 12 | 20 | 19 | 12 | 8 | 0,033 |
| TC.TF.08L.MT12X1,5(M).08L | L | 315 | 8 | M 12 x 1,5 K | 14 | 26 | 21 | 12 | 12 | 0,037 |
| TC.TF.10L.MT14X1,5(M).10L | L | 315 | 10 | M 14 x 1,5 K | 15 | 27 | 22 | 14 | 12 | 0,052 |
| TC.TF.12L.MT16X1,5(M).12L | L | 315 | 12 | M 16 x 1,5 K | 17 | 28 | 24 | 17 | 12 | 0,070 |
| TC.TF.15L.MT18X1,5(M).15L | L | 315 | 15 | M 18 x 1,5 K | 21 | 32 | 28 | 19 | 12 | 0,107 |
| TC.TF.18L.MT22X1,5(M).18L | L | 315 | 18 | M 22 x 1,5 K | 23,5 | 34 | 31 | 24 | 14 | 0,159 |
| TC.TF.06S.MT12X1,5(M).06S | S | 400 | 6 | M 12 x 1,5 K | 16 | 26 | 23 | 12 | 12 | 0,049 |
| TC.TF.08S.MT14X1,5(M).08S | S | 400 | 8 | M 14 x 1,5 K | 17 | 26 | 24 | 14 | 12 | 0,071 |
| TC.TF.10S.MT16X1,5(M).10S | S | 400 | 10 | M 16 x 1,5 K | 17,5 | 27 | 25 | 17 | 12 | 0,091 |
| TC.TF.12S.MT18X1,5(M).12S | S | 400 | 12 | M 18 x 1,5 K | 21,5 | 28 | 29 | 19 | 12 | 0,129 |
| TC.TF.14S.MT20X1,5(M).14S | S | 400 | 14 | M 20 x 1,5 K | 22 | 32 | 30 | 19 | 14 | 0,179 |
| TC.TF.16S.MT22X1,5(M).16S | S | 400 | 16 | M 22 x 1,5 K | 24,5 | 32 | 33 | 24 | 14 | 0,188 |
Исполнение, материал, покрытие и отдельные конструктивные параметры могут отличаться в зависимости от производителя и партии поставки.
