Т-образное ввёртное резьбовое соединение, метрическая наружная резьба

Защита поверхности: Гальваническое покрытие Конструкция: Т-образная форма Материал: Сталь Модель: Ввёртное резьбовое соединение Норма: DIN 2353 / ISO 8434-1 Соединение 1: Метрическая наружная резьба, цилиндрическая Соединение 2 + 3: Метрическая наружная резьба, цилиндрическая Форма уплотнения 1: Форма B Форма уплотнения 2 + 3: Внутренний конус 24° Комплект поставки: Штуцер без накидной гайки и режущего кольца

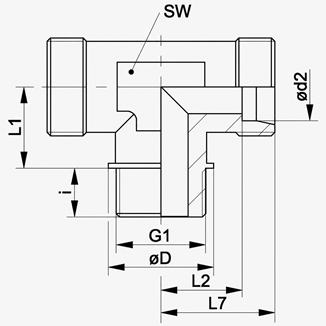

Код	Серия	PN, бар	Ø d2, мм	G1	L1, мм	L2, мм	L7, мм	SW, мм	i, мм	Ø D, мм	Масса, кг
TC.TF.22L.M26X1,5(M).22L	L	160	22	M 26 x 1,5	26	27,5	35	27	16	31	0,575
TC.TF.28L.M33X2(M).28L	L	160	28	M 33 x 2	30	30,5	38	36	18	39	0,960
TC.TF.35L.M42X2(M).35L	L	160	35	M 42 x 2	34	34,5	45	41	20	49	1,554
TC.TF.42L.M48X2(M).42L	L	160	42	M 48 x 2	39	41	51	50	22	55	2,640
TC.TF.20S.M27X2(M).20S	S	400	20	M 27 x 2	26	26,5	39	27	16	32	0,575
TC.TF.25S.M33X2(M).25S	S	250	25	M 33 x 2	30	30	42	36	18	39	0,960
TC.TF.30S.M42X2(M).30S	S	160	30	M 42 x 2	34	35,5	49	41	20	49	1,772
TC.TF.38S.M48X2(M).38S	S	160	38	M 48 x 2	39	41	57	50	22	55	2,640

Исполнение, материал, покрытие и отдельные конструктивные параметры могут отличаться в зависимости от производителя и партии поставки.
