Ввёртные резьбовые соединения Каталог
bspt_xtrk-01
bspt_xtrk-02

*Внешний вид изделия может отличаться от изображения

Открыть PDF

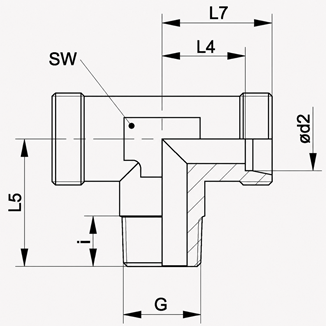

Т-образное ввёртное резьбовое соединение, наружная резьба BSPT

Защита поверхности: Гальваническое покрытие Конструкция: Т-образная форма Материал: Сталь Модель: Ввёртное резьбовое соединение Норма: DIN 2353 / ISO 8434-1 Норма соединения 2: DIN 3852-2 Соединение 1: Наружная резьба BSPT, коническая Соединение 2 + 3: Метрическая наружная резьба, цилиндрическая Форма уплотнения 1: Резьбовое уплотнение Форма уплотнения 2 + 3: Внутренний конус 24° Комплект поставки: Штуцер без накидной гайки и режущего кольца
Код Серия PN, бар Ø d2, мм G L4, мм L5, мм L7, мм SW, мм i, мм Масса, кг
TC.TF.04LL.BSPT(M)1/8.04LL LL 100 4 R 1/8″ -28 11 17 15 9 8 0,019
TC.TF.05LL.BSPT(M)1/8.05LL LL 100 5 R 1/8″ -28 9,5 17 15 9 8 0,026
TC.TF.06LL.BSPT(M)1/8.06LL LL 100 6 R 1/8″ -28 9,5 17 15 9 8 0,015
TC.TF.08LL.BSPT(M)1/8.08LL LL 100 8 R 1/8″ -28 11,5 20 17 12 8 0,023
TC.TF.10LL.BSPT(M)1/4.10LL LL 100 10 R 1/4″ -19 12,5 23 16 14 12 0,038
TC.TF.12LL.BSPT(M)1/4.12LL LL 100 12 R 1/4″ -19 13 23 17 17 12 0,061
TC.TF.06L.BSPT(M)1/8.06L L 315 6 R 1/8″ -28 12 20 19 12 8 0,033
TC.TF.08L.BSPT(M)1/4.08L L 315 8 R 1/4″ -19 14 26 21 12 12 0,042
TC.TF.10L.BSPT(M)1/4.10L L 315 10 R 1/4″ -19 15 27 22 14 12 0,050
TC.TF.12L.BSPT(M)3/8.12L L 315 12 R 3/8″ -19 17 28 24 17 12 0,074
TC.TF.15L.BSPT(M)1/2.15L L 315 15 R 1/2″ -14 21 34 28 19 14 0,115
TC.TF.18L.BSPT(M)1/2.18L L 315 18 R 1/2″ -14 23,5 34 31 24 14 0,170
TC.TF.06S.BSPT(M)1/4.06S S 400 6 R 1/4″ -19 16 26 23 12 12 0,055
TC.TF.08S.BSPT(M)1/4.08S S 400 8 R 1/4″ -19 17 26 24 14 12 0,071
TC.TF.10S.BSPT(M)3/8.10S S 400 10 R 3/8″ -19 17,5 27 25 17 12 0,092
TC.TF.12S.BSPT(M)3/8.12S S 400 12 R 3/8″ -19 21,5 28 29 19 12 0,125
TC.TF.14S.BSPT(M)1/2.14S S 400 14 R 1/2″ -14 22 32 30 19 14 0,178
TC.TF.16S.BSPT(M)1/2.16S S 400 16 R 1/2″ -14 24,5 32 33 24 14 0,193

Исполнение, материал, покрытие и отдельные конструктивные параметры могут отличаться в зависимости от производителя и партии поставки.
