Т-образное ввёртное резьбовое соединение, наружная резьба NPT

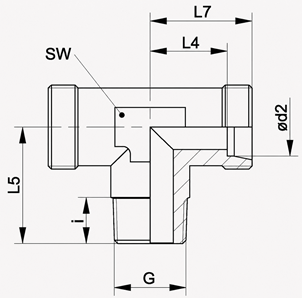

Защита поверхности: Гальваническое покрытие Конструкция: Т-образная форма Материал: Сталь Модель: Ввёртное резьбовое соединение Норма: DIN 2353 / ISO 8434-1 Норма соединения 2: SAE J 514 Соединение 1: Наружная резьба NPT, коническая Соединение 2 + 3: Метрическая наружная резьба, цилиндрическая Форма уплотнения 1: Резьбовое уплотнение Форма уплотнения 2 + 3: Внутренний конус 24° Комплект поставки: Штуцер без накидной гайки и режущего кольца
Код Серия PN, бар Ø d2, мм G L4, мм L5, мм L7, мм SW, мм i, мм Масса, кг
TC.TF.04LL.NPT(M)1/8.04LL LL 100 4 NPT 1/8 11 17 15 9 8 0,019
TC.TF.05LL.NPT(M)1/8.05LL LL 100 5 NPT 1/8 9,5 17 15 9 8 0,029
TC.TF.06LL.NPT(M)1/8.06LL LL 100 6 NPT 1/8 9,5 17 15 9 8 0,075
TC.TF.08LL.NPT(M)1/8.08LL LL 100 8 NPT 1/8 11,5 20 17 12 8 0,019
TC.TF.06L.NPT(M)1/8.06L L 315 6 NPT 1/8 12 20 19 12 8 0,031
TC.TF.08L.NPT(M)1/4.08L L 315 8 NPT 1/4 14 26 21 12 12 0,040
TC.TF.10L.NPT(M)1/4.10L L 315 10 NPT 1/4 15 27 22 14 12 0,051
TC.TF.12L.NPT(M)3/8.12L L 315 12 NPT 3/8 17 28 24 17 12 0,072
TC.TF.15L.NPT(M)1/2.15L L 315 15 NPT 1/2 21 34 26 19 14 0,118
TC.TF.18L.NPT(M)1/2.18L L 315 18 NPT 1/2 23,5 36 31 24 14 0,156
TC.TF.22L.NPT(M)3/4.22L L 160 22 NPT 3/4 27,5 42 35 27 16 0,213
TC.TF.28L.NPT(M)1.28L L 160 28 NPT 1 30,5 48 38 36 18 0,369
TC.TF.35L.NPT(M)1-1/4.35L L 160 35 NPT 1-1/4 34,5 54 45 41 20 0,581
TC.TF.42L.NPT(M)1-1/2.42L L 160 42 NPT 1-1/2 40 61 51 50 22 0,912
TC.TF.06S.NPT(M)1/4.06S S 630 6 NPT 1/4 16 26 23 12 12 0,052
TC.TF.08S.NPT(M)1/4.08S S 630 8 NPT 1/4 17 27 24 14 12 0,070
TC.TF.10S.NPT(M)3/8.10S S 630 10 NPT 3/8 17,5 28 25 17 12 0,093
TC.TF.12S.NPT(M)3/8.12S S 630 12 NPT 3/8 21,5 31 30 17 12 0,125
TC.TF.14S.NPT(M)1/2.14S S 630 14 NPT 1/2 22 32 30 19 14 0,183
TC.TF.16S.NPT(M)1/2.16S S 400 16 NPT 1/2 24,5 32 33 24 14 0,190
TC.TF.20S.NPT(M)3/4.20S S 400 20 NPT 3/4 26,5 42 37 27 16 0,273
TC.TF.25S.NPT(M)1.25S S 400 25 NPT 1 30 48 42 36 18 0,496
TC.TF.30S.NPT(M)1-1/4.30S S 400 30 NPT 1-1/4 35,5 54 49 41 20 0,788
TC.TF.38S.NPT(M)1-1/2.38S S 315 38 NPT 1-1/2 41 61 57 50 22 1,233

Исполнение, материал, покрытие и отдельные конструктивные параметры могут отличаться в зависимости от производителя и партии поставки.
