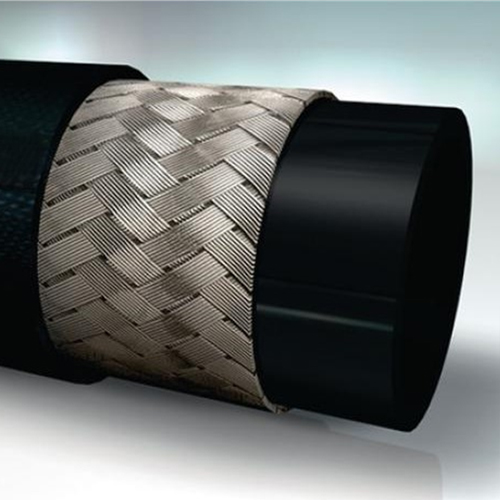

Шланг высокого давления компактной конструкции 1SC

Hydraulic Hose DIN EN 857 1SC

Особые признаки: Малый радиус изгиба Стандарт: EN 857 1 SC Внутренний слой: Маслостойкая синтетическая резина Вставка: Одна прослойка в виде оплетки из высокопрочной стальной проволоки Наружный слой: Масло- и атмосферостойкая синтетическая резина Цвет: черный Температура: min. -40 °C; max. 100 °C Изменение длины: От +2% до -4% (Изменение длины шланга определяется при проверке по EN ISO 1402 при макс. рабочем давлении.) Рабочие среды: Минеральное масло, масло на основе полигликоля, вода (от 0 °C до +70 °C), эмульсии воды и масла Область применения: Контуры среднего давления в стесненных условиях монтажа, шланги для систем управления, обратные шланги

Code	DN (mm)	Inch	DI min-max (mm)	DO max (mm)	P work (bar)	P test (bar)	P burst (bar)	R min bend (mm)	Масса (kg/m)
HH.EN857.1SC.06	6	1/4"	6,1–6,9	13,5	225	450	900	75	0,18
HH.EN857.1SC.08	8	5/16"	7,7–8,5	14,5	215	430	860	85	0,21
HH.EN857.1SC.10	10	3/8"	9,3–10,1	16,9	180	360	720	90	0,26
HH.EN857.1SC.12	12	1/2"	12,3–13,5	20,4	160	320	640	130	0,33
HH.EN857.1SC.16	16	5/8"	15,5–16,7	23,0	130	260	520	150	0,43
HH.EN857.1SC.19	19	3/4"	18,6–19,8	26,7	105	210	420	180	0,54
HH.EN857.1SC.25	25	1"	25,0–26,4	34,9	88	176	352	230	0,76

DN — диаметр номинальный (mm); Inch — дюймы; DI (D Inside) — диаметр внутренний (зависит от производителя) (mm); DO (D Outside) — диаметр наружный (mm); P work — давление рабочее (bar); P test — давление испытательное (bar); P burst — давление разрывное (bar); R min bend — минимальный радиус изгиба (mm).
