Шаровой кран высокого давления 4WT с трубным присоединением DIN 2353

High pressure four-way T-port ball valve with 24° DIN 2353 tube connections

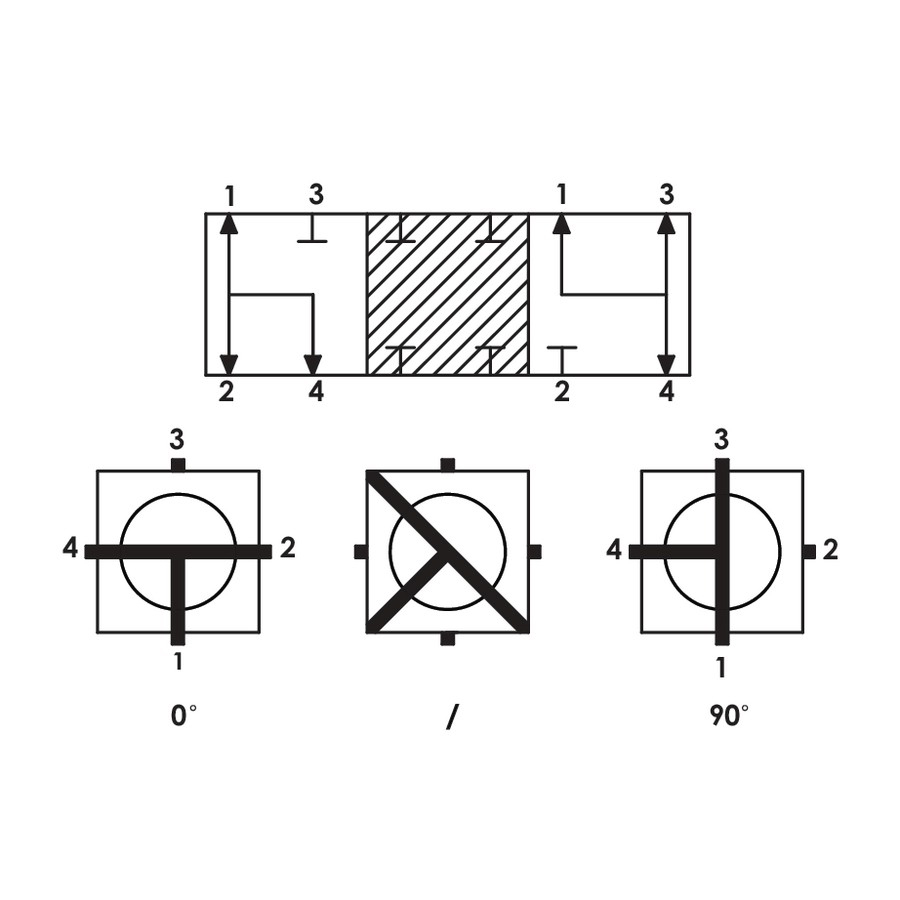

Исполнение: 4-ходовой шаровой кран; Т-образная форма; ход контакта 0° / 90°. Соединение 1-4: метрическая наружная резьба, цилиндрическая; DIN 2353. Форма уплотнения 1-4: внутренний конус 24°. Материал: корпус, ядро и переключающий вал из стали; уплотнение шара из POM; кольцо круглого сечения из NBR. Температура: -20 °C ... +80 °C Защита поверхности: воронение.
Code DN (mm) Ø трубы (mm) Резьба 1-4 PN (bar) Серия SW (mm) LW (mm) SF
BV.HP.4WT.DIN.06L 4 6 M 12 x 1,5 500 L 12 5 1,5
BV.HP.4WT.DIN.08L 6 8 M 14 x 1,5 500 L 12 6 1,5
BV.HP.4WT.DIN.10L 8 10 M 16 x 1,5 500 L 14 9 1,5
BV.HP.4WT.DIN.12L 10 12 M 18 x 1,5 500 L 14 9 1,5
BV.HP.4WT.DIN.15L 12 15 M 22 x 1,5 400 L 14 12,5 1,5
BV.HP.4WT.DIN.18L 16 18 M 26 x 1,5 400 L 17 12,5 1,5
BV.HP.4WT.DIN.22L 19 22 M 30 x 2 400 L 17 19 1,5
BV.HP.4WT.DIN.28L 25 28 M 36 x 2 350 L 17 24 1,5
BV.HP.4WT.DIN.35L 31 35 M 45 x 2 350 L 17 24 1,5
BV.HP.4WT.DIN.42L 38 42 M 52 x 2 350 L 22 36 1,5
BV.HP.4WT.DIN.08S 4 8 M 16 x 1,5 500 S 12 5 1,5
BV.HP.4WT.DIN.10S 6 10 M 18 x 1,5 500 S 12 6 1,5
BV.HP.4WT.DIN.12S 8 12 M 20 x 1,5 500 S 14 9 1,5
BV.HP.4WT.DIN.14S 10 14 M 22 x 1,5 500 S 14 9 1,5
BV.HP.4WT.DIN.16S 12 16 M 24 x 1,5 400 S 14 12,5 1,5
BV.HP.4WT.DIN.20S 16 20 M 30 x 2 400 S 17 12,5 1,5
BV.HP.4WT.DIN.25S 19 25 M 36 x 2 400 S 17 19 1,5
BV.HP.4WT.DIN.30S 25 30 M 42 x 2 350 S 17 24 1,5
BV.HP.4WT.DIN.38S 38 38 M 52 x 2 350 S 19 24 1,5

DN — номинальный диаметр (mm); LW — условный проход (mm); PN — номинальное давление (bar); SW — размер под ключ; SF — коэффициент безопасности; Серия: L — лёгкая; S — тяжёлая.
