*Внешний вид изделия может отличаться от изображения

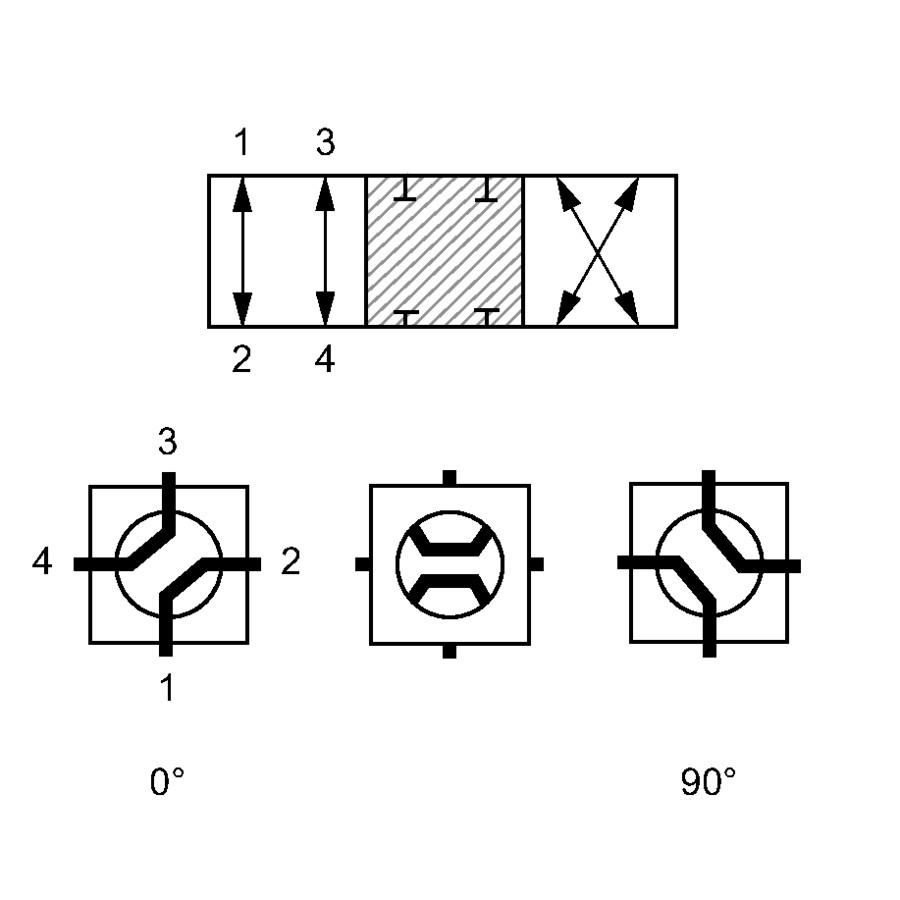

Шаровой кран высокого давления 4WX с внутренней резьбой BSP
High pressure four-way X-port ball valve with BSP female threaded connections
| Code | DN (mm) | Резьба 1-4 | PN (bar) | SW (mm) | Перекрытие | LW (mm) | SF |
|---|---|---|---|---|---|---|---|
| BV.HP.4WX.BSP.04 | 4 | G 1/8″ -28 | 500 | 12 | положит. (закрыт) | 5 | 1,5 |
| BV.HP.4WX.BSP.06 | 6 | G 1/4″ -19 | 500 | 12 | положит. (закрыт) | 5 | 1,5 |
| BV.HP.4WX.BSP.10 | 10 | G 3/8″ -19 | 500 | 14 | положит. (закрыт) | 7,5 | 1,5 |
| BV.HP.4WX.BSP.12 | 12 | G 1/2″ -14 | 400 | 14 | положит. (закрыт) | 11,5 | 1,5 |
| BV.HP.4WX.BSP.19 | 19 | G 3/4″ -14 | 400 | 17 | положит. (закрыт) | 18 | 1,5 |
| BV.HP.4WX.BSP.25 | 25 | G 1″ -11 | 350 | 17 | положит. (закрыт) | 22 | 1,5 |
| BV.HP.4WX.BSP.31 | 31 | G 1.1/4″ -11 | 350 | 17 | положит. (закрыт) | 22 | 1,5 |
| BV.HP.4WX.BSP.38 | 38 | G 1.1/2″ -11 | 350 | 17 | положит. (закрыт) | 33 | 1,5 |
DN — номинальный внутренний диаметр (mm); LW — условный проход (mm); PN — номинальное давление (bar); SW — размер под ключ; SF — коэффициент безопасности.
