Шаровой кран высокого давления 2W с внутренней резьбой BSP

High pressure two-way ball valve with BSP female threaded connections

Исполнение: 2-ходовой шаровой кран, ход 0° / 90°. Соединение: внутренняя цилиндрическая резьба BSP. Форма уплотнения: для ввертной цапфы формы A, B и при необходимости формы E. Материал: корпус, ядро и переключающий вал - сталь; шаровое уплотнение - POM; кольцо круглого сечения - NBR. Защита поверхности: гальваническое покрытие. Рабочие среды: жидкости на основе минеральных масел и гликоля. Температура: -20 °C ... +80 °C Указание: соблюдать инструкцию по эксплуатации шаровых кранов и допустимые значения давления соединительных элементов.

Code	DN (mm)	LW (mm)	Резьба	PN (bar)	SW (mm)	A	B	H	H1	H2	L	L1	Масса (kg)
BV.HP.2W.BSP.04	4	5	G 1/8″ -28	500	9	107	26	43,4	32	12,8	69	36,2	0,348
BV.HP.2W.BSP.06	6	6	G 1/4″ -19	500	9	107	26	43,4	32	12,8	69	36,2	0,421
BV.HP.2W.BSP.10	10	10	G 3/8″ -19	500	9	107	32	49,2	38	16,25	73	43,2	0,522
BV.HP.2W.BSP.12	12	13	G 1/2″ -14	500	9	107	35	51,2	40	17,25	85	48,2	0,644
BV.HP.2W.BSP.19	19	20	G 3/4″ -14	400	14	165	49	73,4	57	24,5	96	62,2	1,532
BV.HP.2W.BSP.25	25	24	G 1″ -11	350	14	165	54	76,6	60	26,5	113	66,2	1,882
BV.HP.2W.BSP.31	31	24	G 1.1/4″ -11	350	14	165	54	76,6	60	26,5	121	66,2	2,087
BV.HP.2W.BSP.38	38	24	G 1.1/2″ -11	350	14	165	54	76,6	60	26,5	124	66,2	2,136

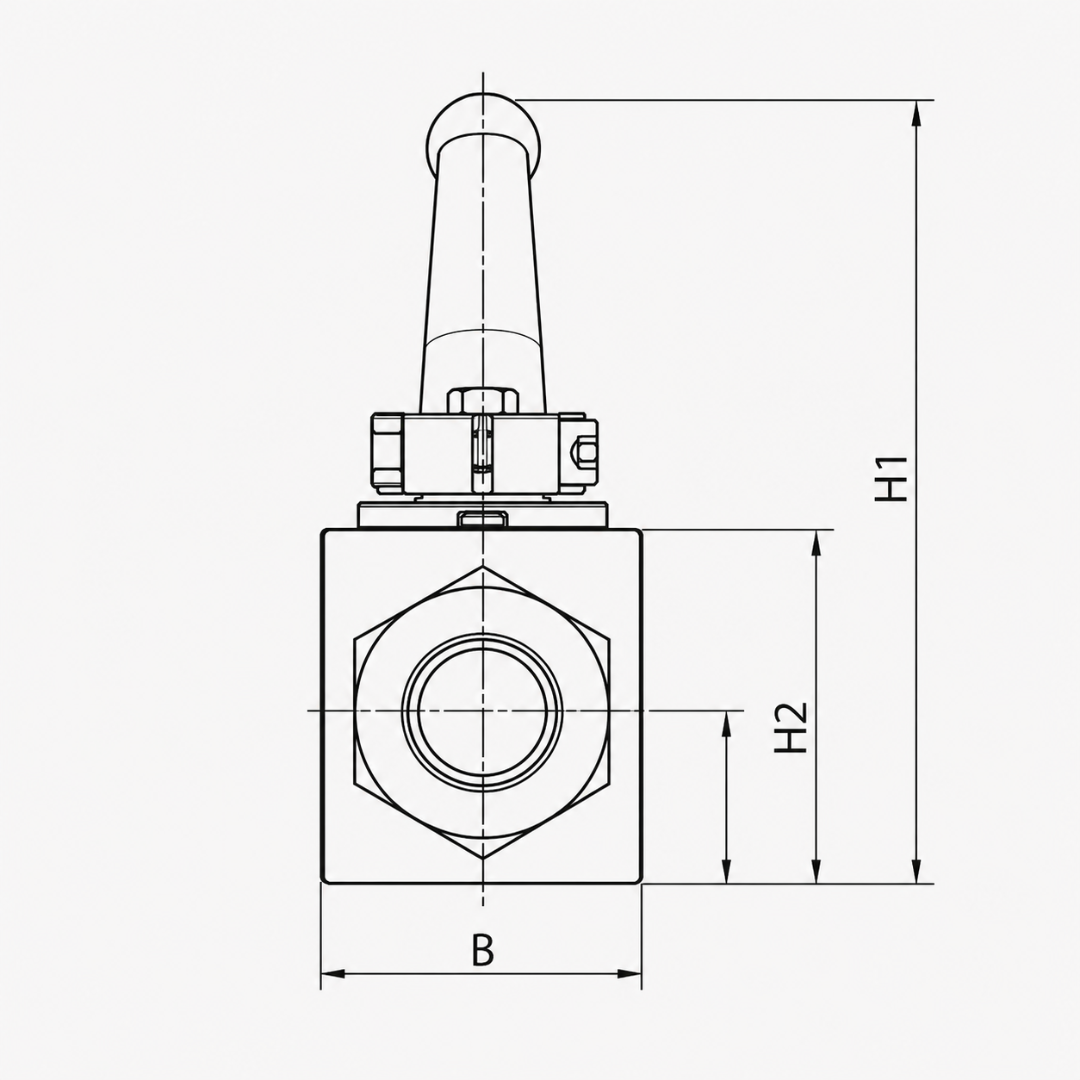

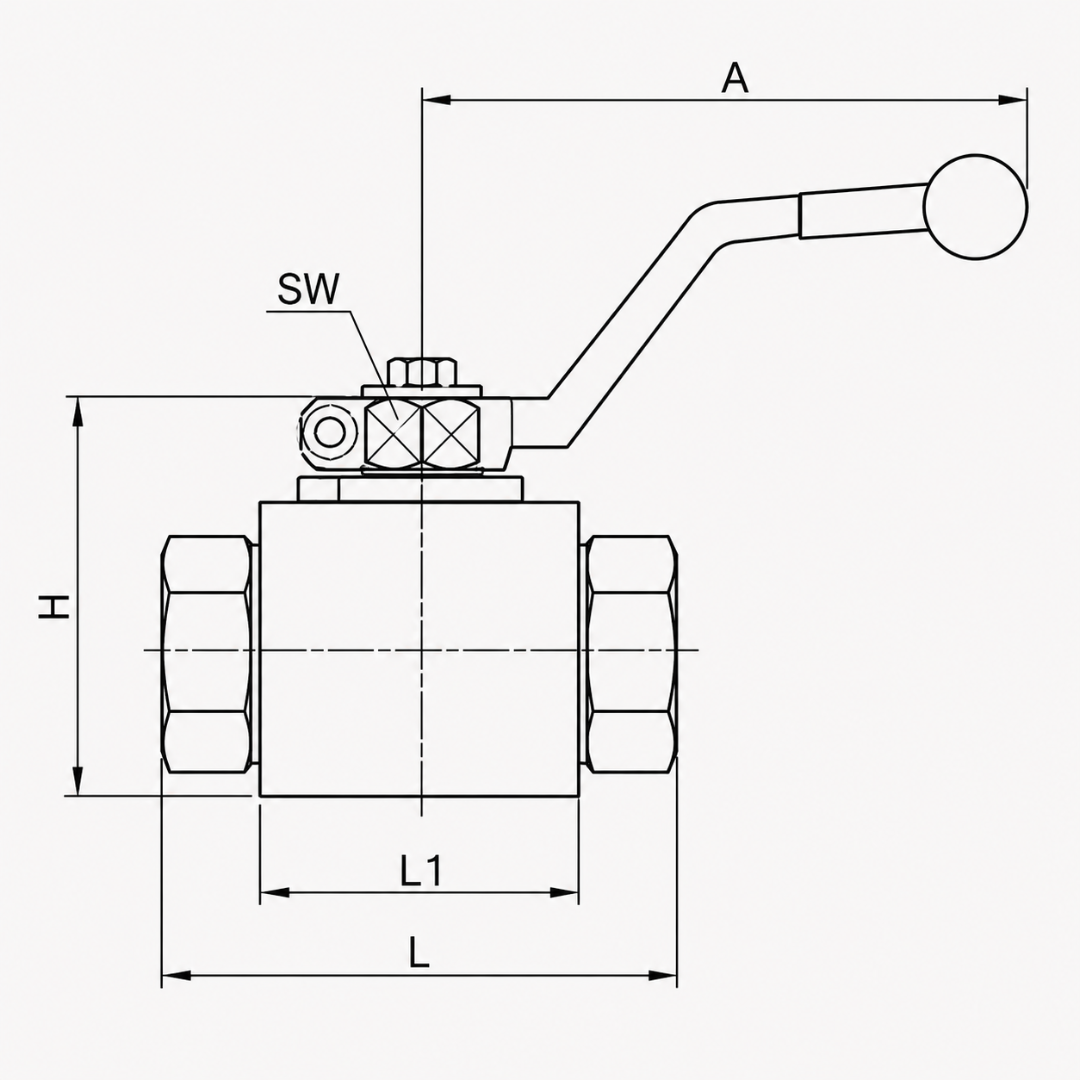

DN — номинальный диаметр (mm); LW — условный проход (mm); PN — номинальное рабочее давление (bar); SW — размер под ключ (mm); A, B, H, H1, H2, L, L1 — габаритные размеры (mm).
