Шаровой кран высокого давления 2W с внутренней резьбой NPT

High pressure two-way ball valve with NPT female threaded connections

Исполнение: 2-ходовой шаровой кран, ход 0° / 90°. Соединение: внутренняя коническая резьба NPT. Форма уплотнения: резьбовое уплотнение. Материал: корпус, ядро и переключающий вал - сталь; шаровое уплотнение - POM; кольцо круглого сечения - NBR. Защита поверхности: гальваническое покрытие. Рабочие среды: жидкости на основе минеральных масел и гликоля. Температура: -20 °C ... +80 °C Указание: соблюдать инструкцию по эксплуатации и допустимые значения давления соединительных элементов.

Code	DN (mm)	LW (mm)	Резьба	PN (bar)	SW (mm)	A	B	H1	H2	L	L1	Масса (kg)
BV.HP.2W.NPT.06	6	6	NPT 1/4” -18	500	9	320	26	32	12,8	69	36,2	0,361
BV.HP.2W.NPT.10	10	10	NPT 3/8” -18	500	9	320	32	38	16,25	73	43,2	0,531
BV.HP.2W.NPT.12	12	13	NPT 1/2" -14	500	9	320	35	40	17,25	85	48,2	0,677
BV.HP.2W.NPT.19	19	20	NPT 3/4" -14	400	14	320	49	57	24,5	96	62,2	1,529
BV.HP.2W.NPT.25	25	24	NPT 1” -11.5	350	14	320	54	60	26,5	113	66,2	2,051
BV.HP.2W.NPT.31	31	24	NPT 1.1/4” -11.5	350	14	320	54	60	26,5	121	66,2	2,176

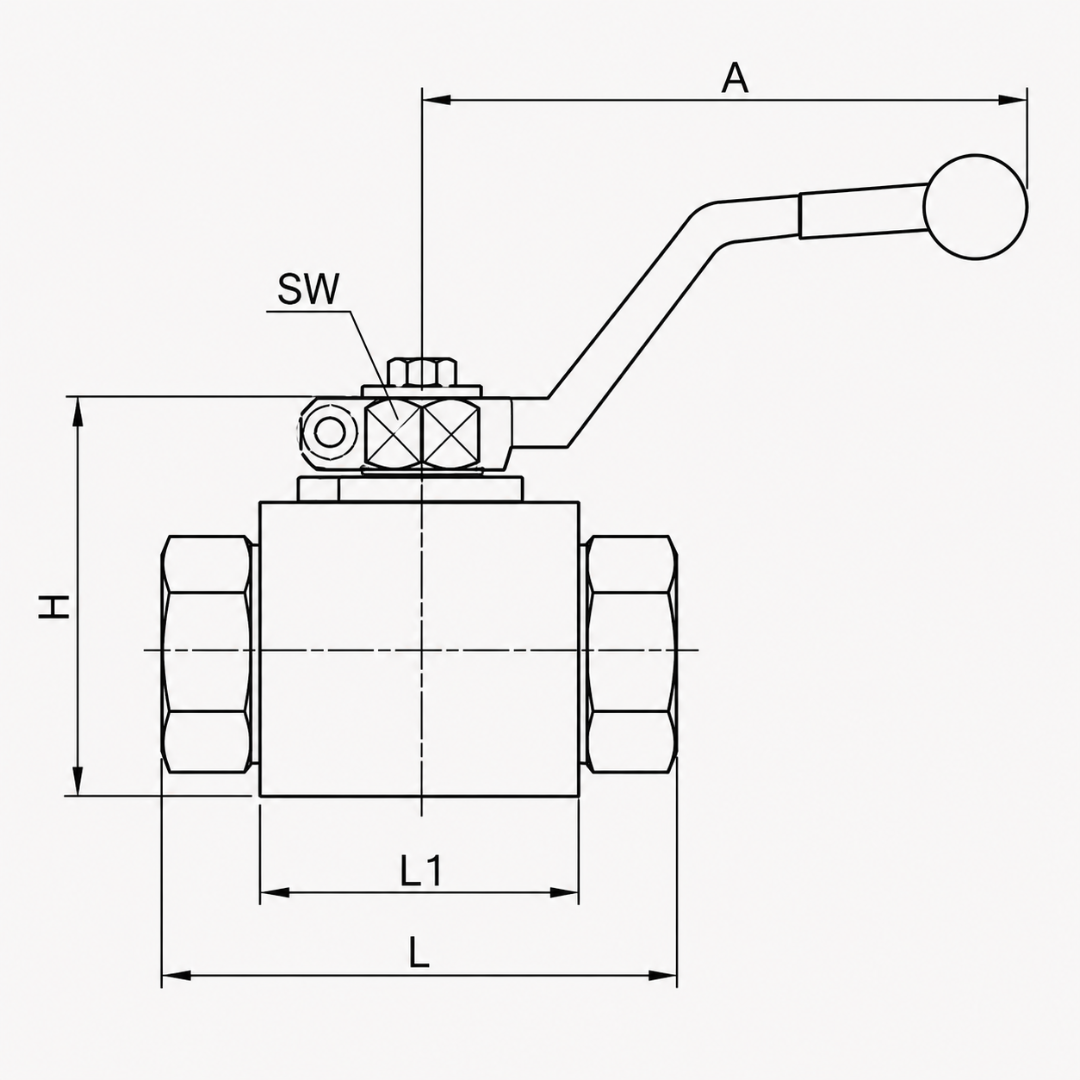

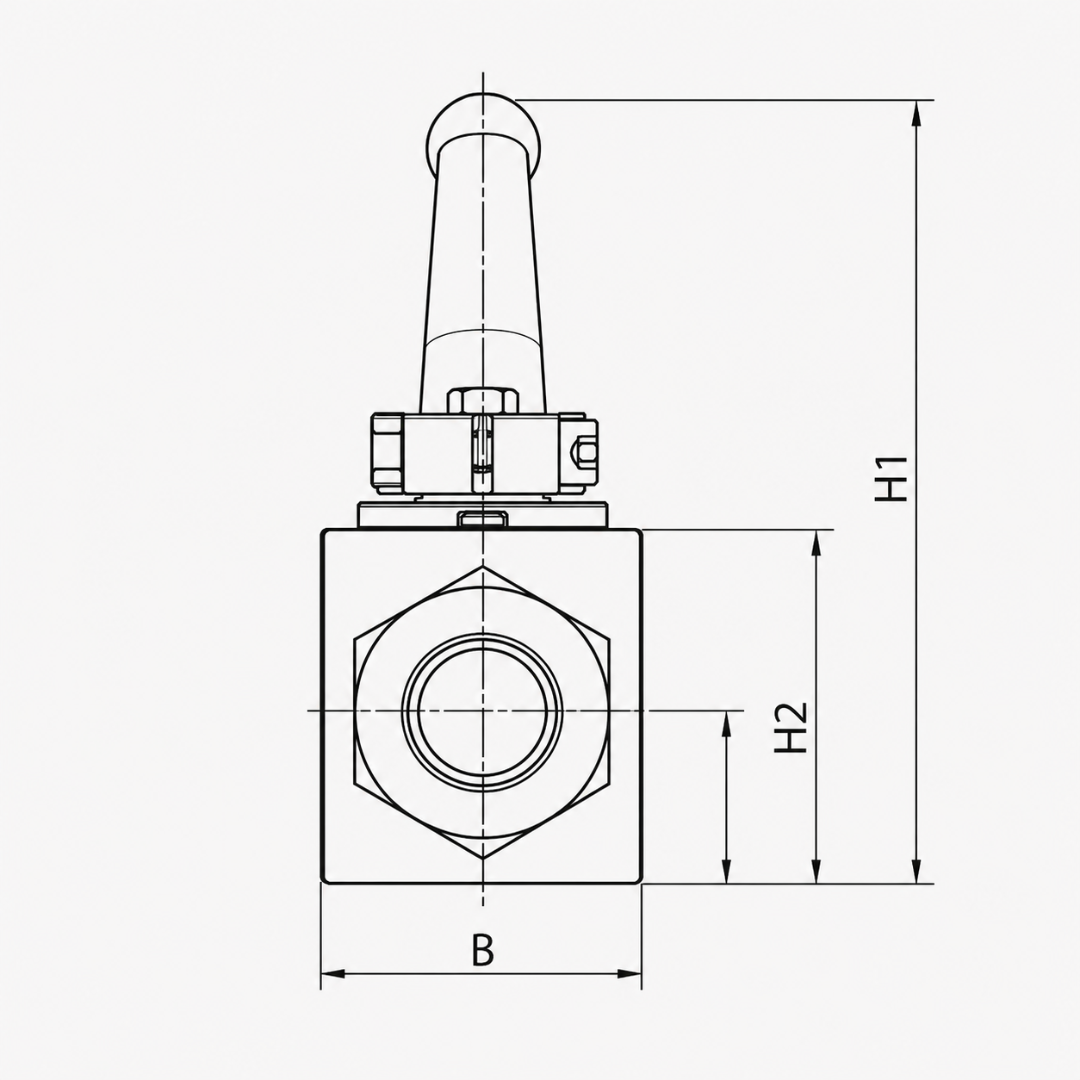

DN — номинальный диаметр (mm); LW — условный проход (mm); PN — номинальное рабочее давление (bar); SW — размер под ключ (mm); A, B, H1, H2, L, L1 — габаритные размеры (mm).
