Шаровой кран высокого давления 3WL с трубным присоединением DIN 2353

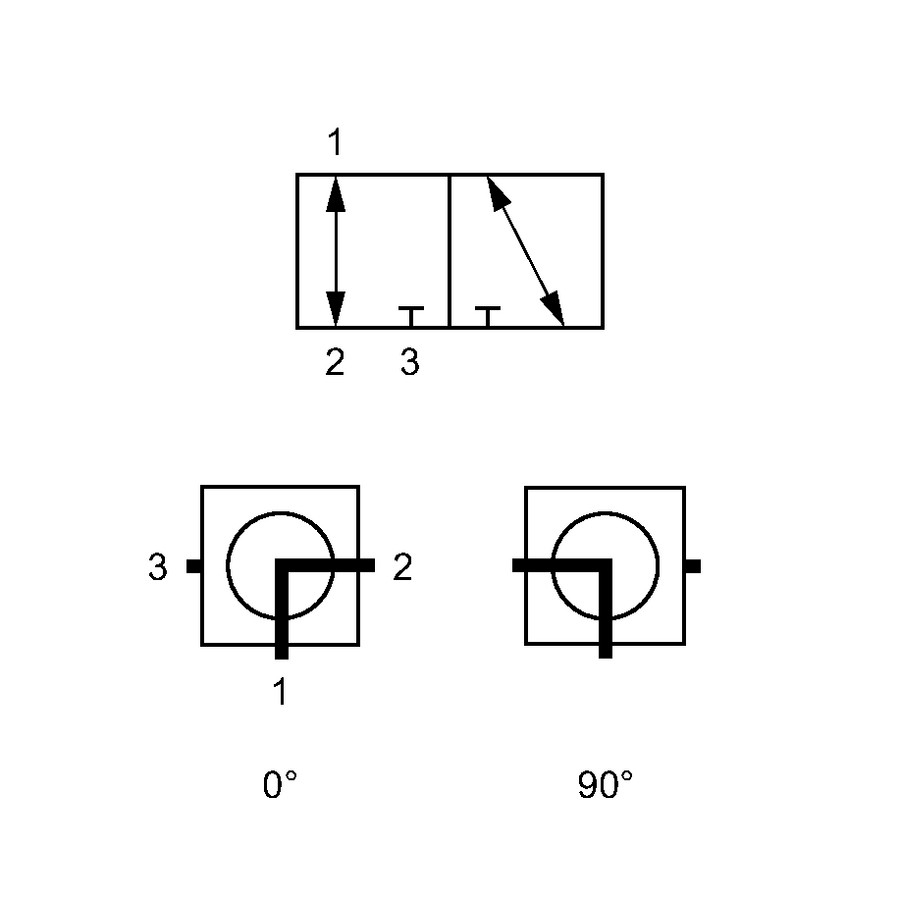

High pressure three-way L-port ball valve with 24° DIN 2353 tube connections
| Code | DN (mm) | Ø трубы (mm) | Резьба | PN (bar) | Серия | SW (mm) | LW (mm) | SF |
|---|---|---|---|---|---|---|---|---|
| BV.HP.3WL.DIN.04L | 4 | 6 | M 12 x 1,5 | 400 | L | 9 | 5 | 1,5 |
| BV.HP.3WL.DIN.08L | 6 | 8 | M 14 x 1,5 | 400 | L | 9 | 6 | 1,5 |
| BV.HP.3WL.DIN.10L | 8 | 10 | M 16 x 1,5 | 400 | L | 9 | 7 | 1,5 |
| BV.HP.3WL.DIN.12L | 10 | 12 | M 18 x 1,5 | 400 | L | 9 | 9 | 1,5 |
| BV.HP.3WL.DIN.15L | 12 | 15 | M 22 x 1,5 | 350 | L | 9 | 11,5 | 1,5 |
| BV.HP.3WL.DIN.18L | 13 | 18 | M 26 x 1,5 | 350 | L | 9 | 14 | 1,5 |
| BV.HP.3WL.DIN.22L | 19 | 22 | M 30 x 2 | 350 | L | 14 | 18 | 1,5 |
| BV.HP.3WL.DIN.28L | 25 | 28 | M 36 x 2 | 350 | L | 14 | 22 | 1,5 |
| BV.HP.3WL.DIN.08S | 4 | 8 | M 16 x 1,5 | 400 | S | 9 | 5 | 1,5 |
| BV.HP.3WL.DIN.10S | 6 | 10 | M 18 x 1,5 | 400 | S | 9 | 6 | 1,5 |
| BV.HP.3WL.DIN.12S | 8 | 12 | M 20 x 1,5 | 400 | S | 9 | 7 | 1,5 |
| BV.HP.3WL.DIN.14S | 10 | 14 | M 22 x 1,5 | 400 | S | 9 | 9 | 1,5 |
| BV.HP.3WL.DIN.16S | 12 | 16 | M 24 x 1,5 | 350 | S | 9 | 11,5 | 1,5 |
| BV.HP.3WL.DIN.20S | 16 | 20 | M 30 x 2 | 350 | S | 12 | 14 | 1,5 |
DN — номинальный диаметр (mm); Серия: L — легкая, S — тяжелая; LW — условный проход (mm); PN — номинальное давление (bar); SW — размер под ключ (mm); SF — коэффициент безопасности.
